几个机械工程图的问题

polang · 发表于 2010-1-20 17:12:43

您需要登录才可以下载或查看，没有帐号？注册

x

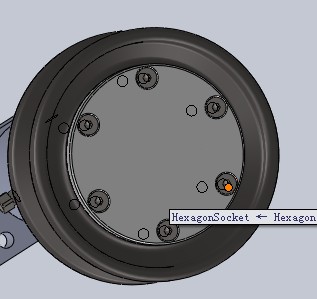

1. （非工程图）在装配体模型中，能够看到背面的装饰螺纹线，影响视觉效果，请问如何消除？

2.  国标规定，全剖或半剖视图与原图按投影关系放置时，可以不用剖切线或剖切符号。但SW生成的工程图可以消除剖切符号吗？
   同理，有些零件只用一个剖视图即可表达清晰，但SW中至少需要原图和剖视图两个视图吗?
3.  请问平面与另一平面或曲面相交时的过渡线如何显示？

本人希望能用SW生成比较完美的工程图，烦请指点，谢谢！

qiyuezhuifeng · 发表于 2010-1-20 20:34:00

简要回答：
1. 装饰螺纹线可以右击隐藏或者在工具→选项里面设置。
2.剖切符号没设置过，可以试试右击隐藏
3.过渡线可以选择显示切边即可

yanzhonghong · 发表于 2010-1-20 20:51:29

2楼回答的对哦

jsdrf · 发表于 2010-1-20 22:23:13

可以使用一个图达到你说的效果：
1、选出原图（破切前的图）
2、用草图命令划一矩形，将图框进去。
3、使用“断开的的剖视图”命令，在属性中设定破切的深度即可。

swust2003 · 发表于 2010-1-20 23:13:57

正解。楼上几位大大！

大地勇士 · 发表于 2010-1-20 23:24:25

我每次遇到问题习惯先看看SW自带的帮助文件，里面基本上解决了常见的各种问题。

syc102 · 发表于 2010-1-20 23:26:28

2楼回答1.3两个问题，3楼回答了第二个问题。
关于工程图是否漂亮？实际上很难回答，毕竟是外国人开发的软件。用西文做的图就很好，如用仿宋体2312就显的不协调，值就是GB标准造成的。当然如果你非常熟练的话再加上一些小技巧，就可以得到很漂亮的图。

polang · 发表于 2010-1-21 12:00:25

本帖最后由 polang 于 2010-1-21 12:02 编辑

多谢2楼和4楼的兄弟！
问题1和3我都明白了。

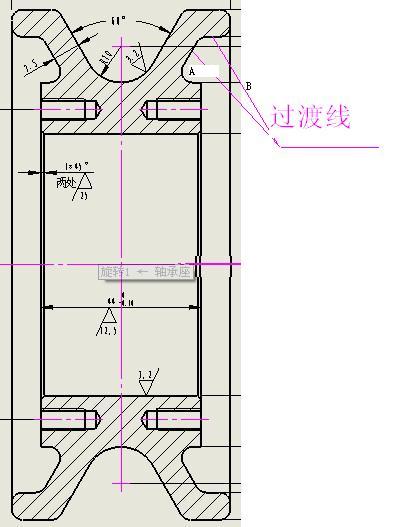

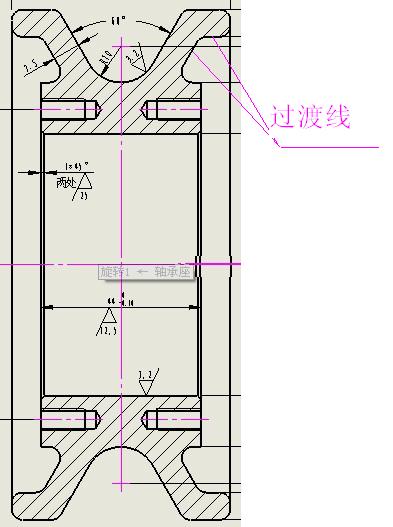

问题2我觉得不能这样去操作。以图为例说明：图中若显示“切边”，则出现两条切边（A面和B面分别与倒圆面的相交线）。机械制图中要求画出的是A面与B面延伸后的交线，只有一条。

哥哥很善良 · 发表于 2010-1-21 12:04:02

楼主装饰螺旋线可以隐藏，在工具→选项里面设置就能找到。

4520XZJ · 发表于 2010-1-21 12:17:38

没太明白说的问题

00piaopiao · 发表于 2010-1-21 12:28:43

好东西，学习了！！！

w_hs1 · 发表于 2010-1-21 14:13:40

问题1已有人作答
问题2我一般如此处理:
对整个视图整体作“断开的剖视图”，剖视深度取到半个最大直径。这样出来的视图既没有剖切线，也不存在剖切前的视图。
问题3可以手工添加过渡线。

jujingxinjujing · 发表于 2010-1-21 19:26:37

羡慕几位，都研究这么深的问题了

网前半点 · 发表于 2010-1-22 09:46:19

对于第二个问题：
SW工程图中，可以采用隐藏原视图，只显示剖面图
