如何画下面的三维剖视图

mengjingwei · 发表于 2010-1-10 16:33:15

您需要登录才可以下载或查看，没有帐号？注册

x

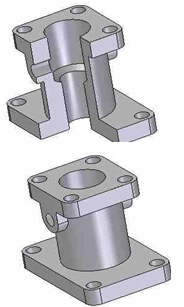

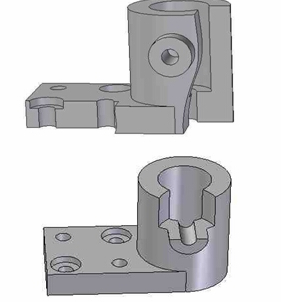

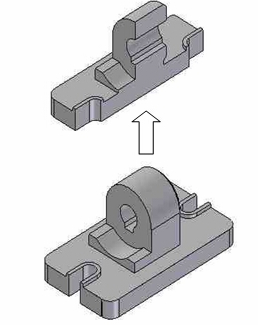

如图，没做成功，谢谢

cloudpeng · 发表于 2010-1-10 17:14:51

可以在装配体中做“拉伸切除”。

horseshoe · 发表于 2010-1-10 17:16:28

是在模型中做还是在工程图做

mengjingwei · 发表于 2010-1-10 17:49:15

工程图中的

mengjingwei · 发表于 2010-1-10 17:50:37

2楼的倒是个方法，不过我想SolidWorks里面应该有命令可以实现的，比较此法比较笨

lizuoshan · 发表于 2010-1-10 22:08:06

这个很简单啊！可以用“活动剖面”，也可以用拉伸切除，扫描切除，放样切除。

mengjingwei · 发表于 2010-1-10 23:07:02

能说的再详细些吗，我用的是SolidWorks07

mengjingwei · 发表于 2010-1-19 22:25:22

今天看书了，真是如2楼所说的，切除后添加配置，好麻烦啊，有待改进

gxj528 · 发表于 2010-1-20 15:57:31

是要在三维图中拉伸切除后再转入到工程图中放置吗？

trzzzjj · 发表于 2010-1-20 16:04:14

应该可以使用曲面切除的

mengjingwei · 发表于 2010-1-24 15:13:30

是要在三维图中拉伸切除后再转入到工程图中放置吗？+ [% N- y' u3 c5 f8 R& ^
gxj528 发表于 2010-1-20 15:57 http://www.3dportal.cn/discuz/images/common/back.gif

是的，挺麻烦的

fgshrl · 发表于 2011-8-16 16:06:24

可以用旋转切除吧，这个应该是专门做的演示用图

314212186 · 发表于 2011-8-17 12:34:06

对啊一楼的做个移动剖面就可以了
