该扫描零件的几个问题

ntyanlei · 发表于 2010-1-3 19:05:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教师傅们该扫描零件的几个问题：（这图是别人画的有零件图压缩传上来，大家帮忙看看！）

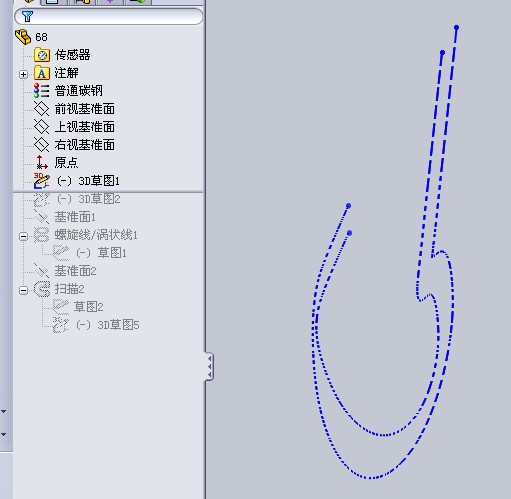

1.在<3D草图1》截图中的3D草图是靠什么定位和曲率方向控制画出三维曲线的？线条为什么是虚线也不是结构线或草图实体线？

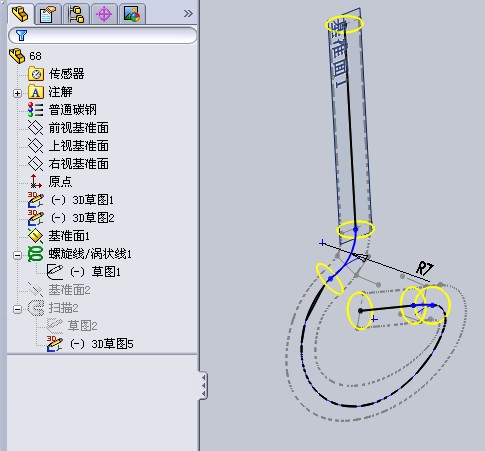

2.在《扫描引导线》一图中的R7是怎样画出来的？而我自己试画的两个3D草图在通过组合曲线后为什么不可以绘制圆角R7？

xuxinzhi2006 · 发表于 2010-1-4 10:37:32

下载看看，楼主不理解的问题存不存在？

ntyanlei · 发表于 2010-1-4 19:22:42

哦，谢谢大师了，我是菜鸟，或许这对前辈你来说不是什么问题，期你的回答！
