[已解决] SW工程图转成CAD,设置问题

[复制链接]
发表于 2009-12-30 13:37:24 | 显示全部楼层 |阅读模式 来自: 中国上海
20三维币
SW工程图转成CAD工程后,出现以下几个问题点:8 K1 _+ ?# _+ J5 O& ]
 1,主尺寸后插入公差,主尺寸和公差堆叠在一起?6 W+ g+ @% a2 E
 2,基准符号没有"-",不见了?5 `! [% o$ Y; W" L0 C
  3, 孔的旁注法所有尺寸堆叠在一起?
! H) G1 j+ D3 \* P  4, 外螺纹线不可见,转成CAD后变不成虚线?
9 J9 o$ E' c1 |" T! M8 P在附件中有有说明.圈圈部分

发表于 2009-12-30 15:33:25 | 显示全部楼层 来自: 中国天津
先用caxa打开后再保存dwg文件就没问题了
发表于 2009-12-30 15:44:08 | 显示全部楼层 来自: 中国浙江嘉兴
SW 没设图层的缘故吧,SW工程图转CAD的指导挺多的,你去看看吧
发表于 2009-12-31 12:35:30 | 显示全部楼层 来自: 中国四川成都
应该是图层的问题,你可以在网上搜一下SW转DWG的解决办法,里面有详细的办法教你如何实施
发表于 2009-12-31 12:50:32 | 显示全部楼层 来自: 中国广东佛山
我在论坛上找到这个设置方法,个人一直在用,觉得不错,楼主看可不可以解决你的问题

sw----cad.rar

17.66 KB, 下载次数: 493

评分

参与人数 1三维币 +3 收起 理由
johnnyhuang + 3 好资料,感谢您对论坛的支持!

查看全部评分

发表于 2009-12-31 13:11:19 | 显示全部楼层 来自: 中国广东佛山
Sw图 QQ截图未命名.png
发表于 2009-12-31 13:11:52 | 显示全部楼层 来自: 中国广东佛山

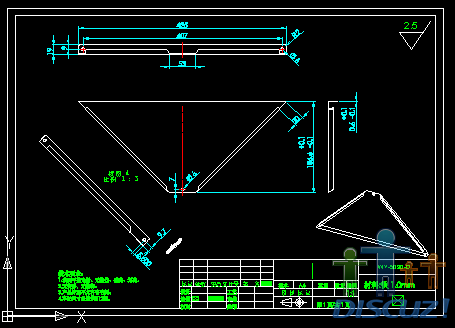

QQ截图未命名1.png Cad图
发表于 2009-12-31 13:59:09 | 显示全部楼层 来自: 中国广东珠海
又学到一招,真是多谢啦
发表于 2009-12-31 14:15:05 | 显示全部楼层 来自: 中国浙江金华
sw出工程图挺好的呀,干嘛要转成cad啊   S# k5 f) v' ^2 S* W; v5 D
麻烦不?
发表于 2009-12-31 14:32:02 | 显示全部楼层 来自: 中国广东珠海
其实不用转的。
1 Q% s( c3 y# L. m* d6 v实在要转可以用这个方法,使用虚拟打印的方式将sw转成pdf格式的,再使用illustrator将pdf转成cad的就可以了。
 楼主| 发表于 2009-12-31 16:34:58 | 显示全部楼层 来自: 中国上海
设计好的图纸最后必须进入文控中心,不是所有的人都会玩SW的,所以最终的图纸必须以CAD为准
发表于 2010-1-5 11:26:34 | 显示全部楼层 来自: 中国江苏苏州
试试这个宏

sw转cad乱码解决办法.rar

1.2 MB, 下载次数: 378

发表于 2010-1-5 11:42:06 | 显示全部楼层 来自: 中国江苏泰州
sw出工程图挺好的呀,干嘛要转成cad啊   o% T/ h& Q$ H% M' I6 {( A& {8 @
麻烦不?0 Z: n6 P( Y$ @) ]
dlj1215 发表于 2009-12-31 14:15 http://www.3dportal.cn/discuz/images/common/back.gif
- z8 Y# Y' l/ ?' e2 ^

2 g0 x3 D3 V, o1 \3 }比如我用的是SW2010,别人没有装SW2010,所以这样很正常
发表于 2010-1-5 11:49:29 | 显示全部楼层 来自: 中国江苏泰州
楼主的问题我也遇到,我的解决办法是:造成这种原因是字体宽度小于1,你改成1就OK了。
发表于 2010-1-19 00:40:54 | 显示全部楼层 来自: 中国广东佛山
又学到一招,真是多谢啦
发表于 2010-1-19 06:22:27 | 显示全部楼层 来自: 马来西亚
5# cen_wh
7 n5 p6 `1 S0 s8 l& x/ S) |
/ y6 y! Z7 |) z! N' _8 V谢班主,好不容易才找到
1 W2 R$ U( [& D! {! Z' p  `& ?8 N
发表于 2010-1-19 09:18:34 | 显示全部楼层 来自: 中国广东深圳
真是好东西啊。不过,好像CAD2009以后不存在这个问题。
发表于 2011-2-17 09:46:45 | 显示全部楼层 来自: 中国广东佛山
好方法啊!但线型怎搞了,统一是0图层的
发表于 2011-2-18 22:21:41 | 显示全部楼层 来自: 中国北京
该是图层的问题,你可以在网上搜一下SW转DWG的解决办法,里面有详细的办法教你如何实施
发表于 2011-2-19 13:32:25 | 显示全部楼层 来自: 中国山东济南
谢谢楼同志的指导
发表于 2011-2-19 18:06:52 | 显示全部楼层 来自: 中国湖北鄂州
5# cen_wh
+ ?9 L& Q% [3 }1 `; O) G3 T/ J; J1 N你的这个文件很有用,但是我有一个疑问,) [3 g2 p5 E0 H" d: M& o' q. ^
在转图时.SW中的曲线和一线不明的线转过去,
' c# N2 @; Q& @在CAD中是无法编辑的,一般线段在CAD中点选时5 j4 D1 f. I$ f0 T1 [* V* b* H& J
会出现三个点提示,可是只出现两个点端点的那种情况,9 c' @+ I4 Y& Z8 `% s' M9 W: |! l
标注尺寸也无法标,你是怎么解决的呢?
发表于 2013-6-13 10:30:11 | 显示全部楼层 来自: 中国江苏无锡
要是视图的比例采用了自定义比例的话,CAD图怎么弄才是1:1的呢
发表于 2013-6-14 14:24:37 | 显示全部楼层 来自: 中国江西赣州
谢谢,我来学习的
发表于 2013-6-14 14:46:38 | 显示全部楼层 来自: 中国浙江嘉兴
文控中心可以用pdf文件管理比较好。不易被人修改。三维+平面图管理是最好的。
发表于 2013-7-3 14:52:46 | 显示全部楼层 来自: 中国上海
主要是数控加工设备需要二维软件的格式
