一个简单的扫描，竟让我如此为难

123512736 · 发表于 2009-12-24 15:33:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

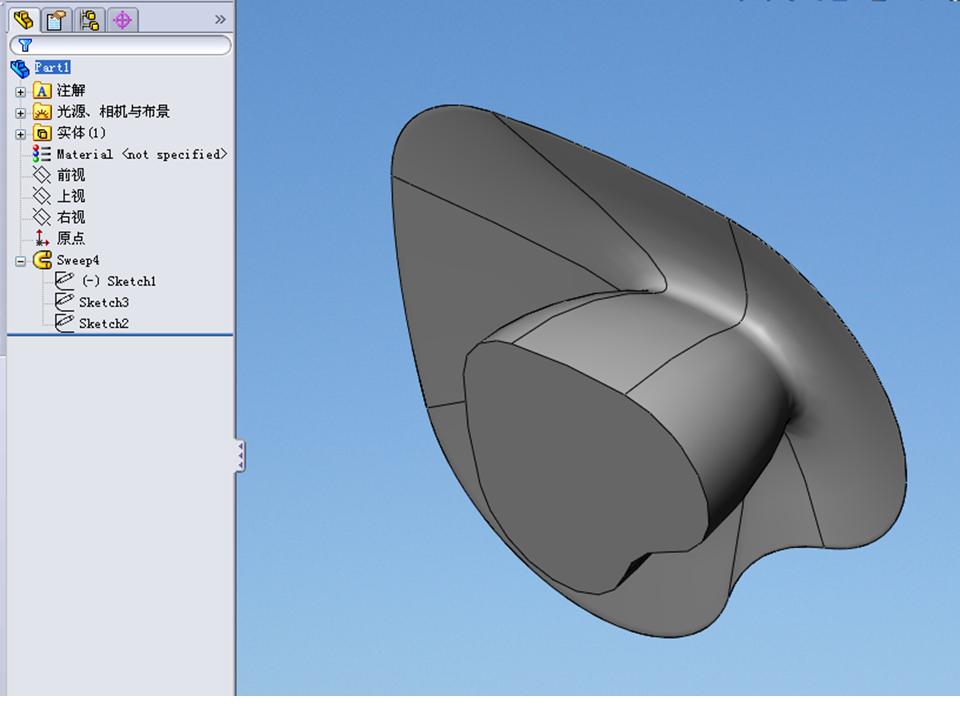

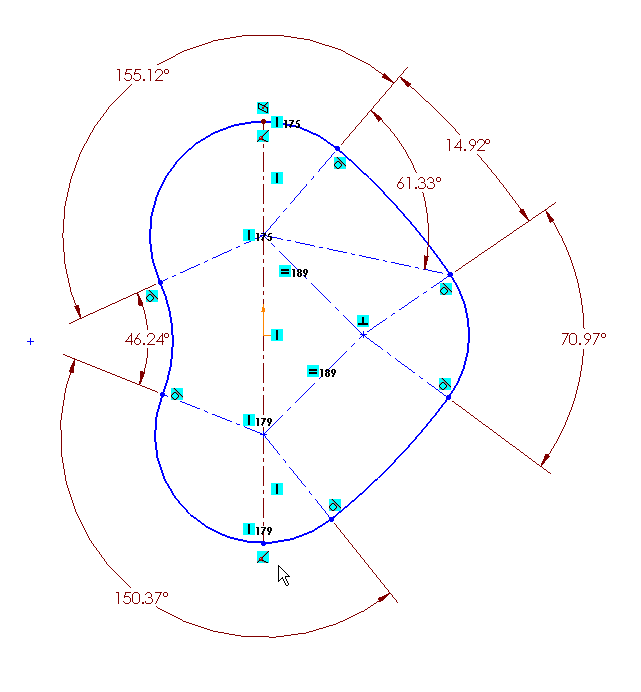

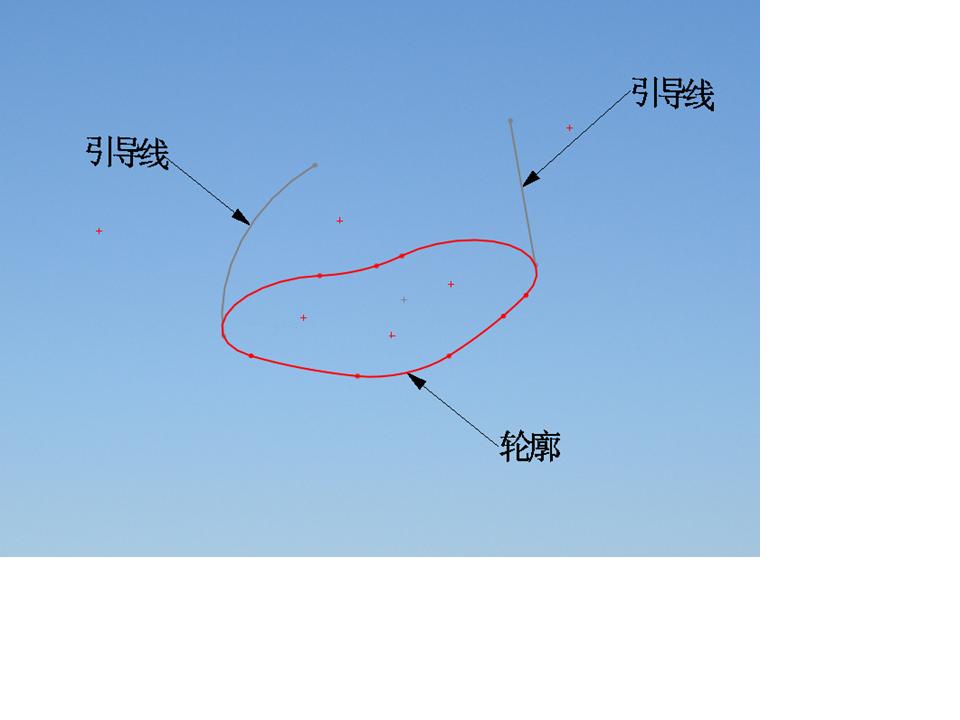

如图，用轮廓线沿两条引导线扫描，不成功，注意：扫出的实体必须经过两条引导线。除了扫描，还有其他方法吗？

suning0127 · 发表于 2009-12-24 15:34:27

轮廓线和引导线有了，路径呢？

123512736 · 发表于 2009-12-24 15:38:09

可以用两条引导线中的一条

123512736 · 发表于 2009-12-24 15:43:46

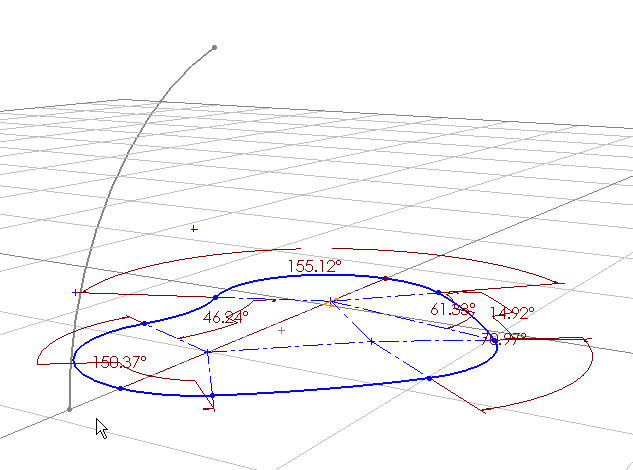

两条引导线一条是垂直于轮廓草图平面，一条是与直线同一平面的一段圆弧，可以用两条中一任意一条作路径，但扫出的实体必须经过这两段直线和圆弧

suning0127 · 发表于 2009-12-24 15:49:29

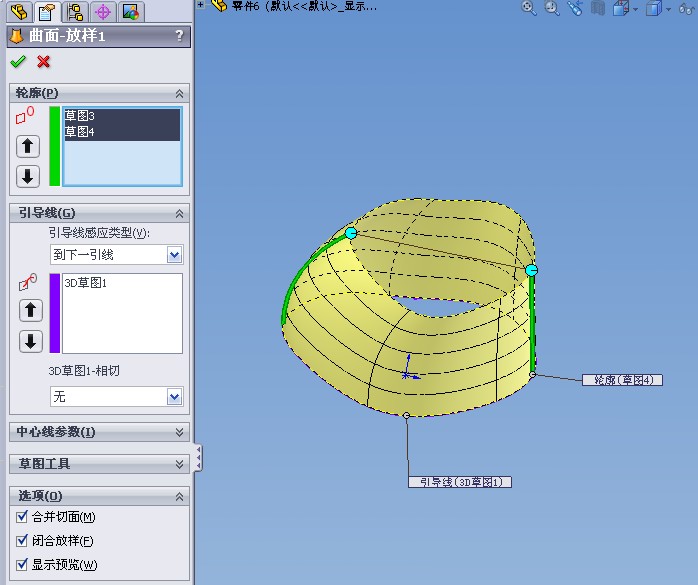

你的轮廓是3D草图吧，放样可以做出来

hnxydclz · 发表于 2009-12-24 15:50:28

扫描时引导线与路径不可以共用一个草图。必须另外画路径草图。

123512736 · 发表于 2009-12-24 16:01:28

我试过，也不行

suning0127 · 发表于 2009-12-24 16:02:43

如果轮廓不是3D曲线

123512736 · 发表于 2009-12-24 16:03:25

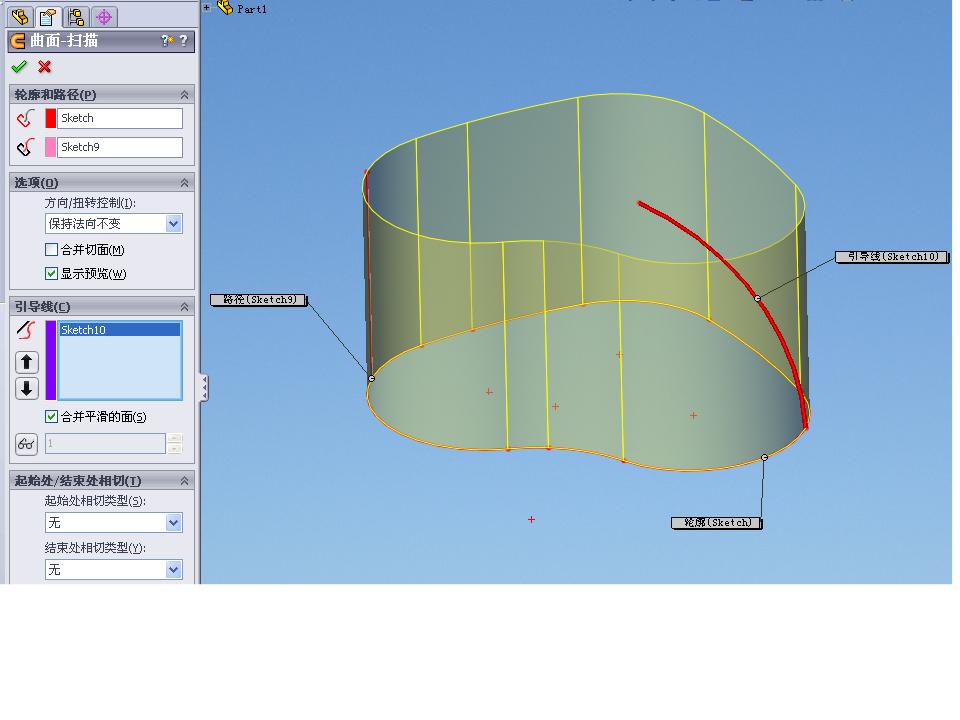

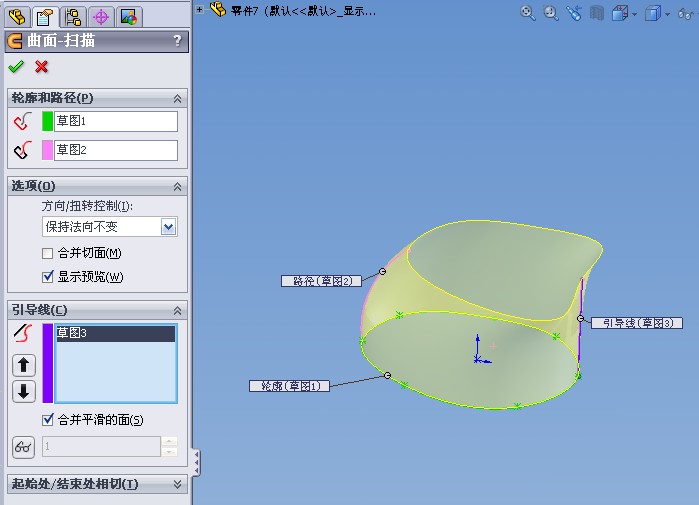

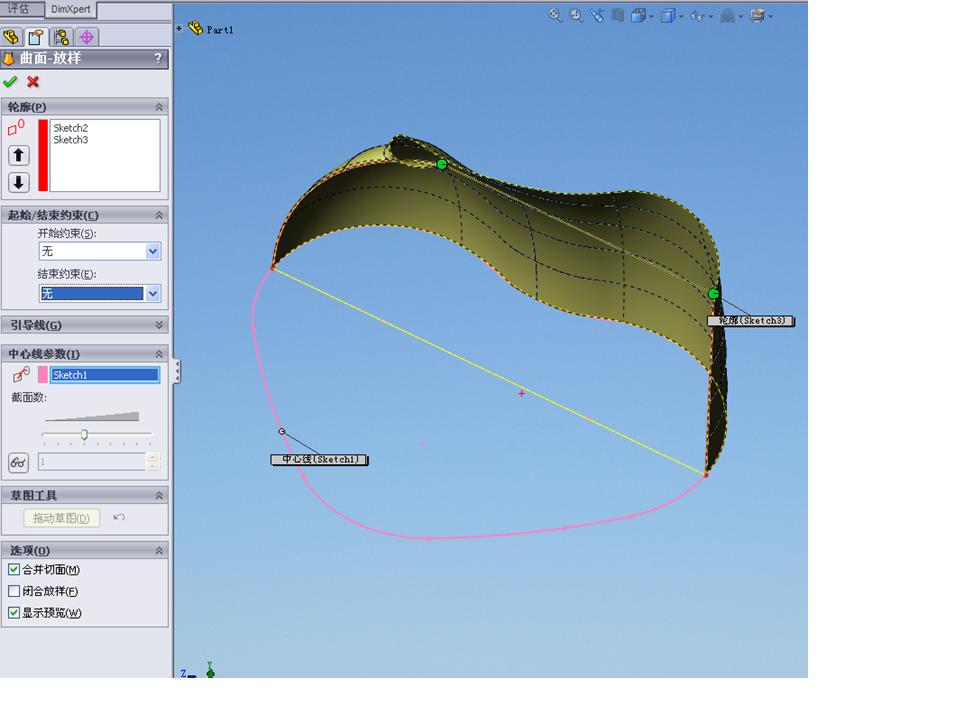

怎么我的曲面放样是这样的？

suning0127 · 发表于 2009-12-24 16:11:45

你都选错了，怎么选草图1为中心线参考呢，应该是引导线呀

aichensaod · 发表于 2009-12-24 16:17:41

好象传说的双引导线扫描没有路径,当时把我搞郁闷了,至今也没解决

Francis · 发表于 2009-12-24 16:26:28

謝謝樓主提供的基本練習

123512736 · 发表于 2009-12-24 16:31:38

原帖由 suning0127 于 2009-12-24 16:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 F/ b) j; E- _如果轮廓不是3D曲线

扫描一下看看，不对呀。。。

123512736 · 发表于 2009-12-24 16:34:31

原帖由 Francis 于 2009-12-24 16:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif) g( M$ }+ \0 @+ O; L6 n3 F( V
謝謝樓主提供的基本練習- B4 q7 B+ I' [' f! |$ K6 a- L
1529528

对了，就是这种效果

hnxydclz · 发表于 2009-12-24 16:38:20

原帖由 123512736 于 2009-12-24 16:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 Q( H2 U' j2 v( g
/ c5 R& D5 B* v8 P. N扫描一下看看，不对呀。。。

把源文件传上来，让大师帮助看一下，你的轮廓与引导线能不能扫出来？

123512736 · 发表于 2009-12-24 16:45:58

原帖由 hnxydclz 于 2009-12-24 16:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' `" e% Q5 N0 ?9 u2 u" M) `" J
* J! v( B' @$ u把源文件传上来，让大师帮助看一下，你的轮廓与引导线能不能扫出来？

大师们看看吧！

lyh020209 · 发表于 2009-12-24 16:55:44

真乃高手，学习一下，谢谢

lyh020209 · 发表于 2009-12-24 17:03:05

复选“闭合放样”。

hnxydclz · 发表于 2009-12-24 17:13:20

原帖由 123512736 于 2009-12-24 15:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- p5 h; v$ {; i, B, C. a4 S0 t如图，用轮廓线沿两条引导线扫描，不成功，注意：扫出的实体必须经过两条引导线。除了扫描，还有其他方法吗？

我用你的草图试了一下，如果以右边的直线作路径，应将路径上端点与圆弧的上端点的水平关系约束取消，然后，路径要略长于引导线，这样就可以扫描成功了。

Francis · 发表于 2009-12-24 17:37:17

掃描的截面是完全定義的話，就不會出現掃不出或畸形的情況。

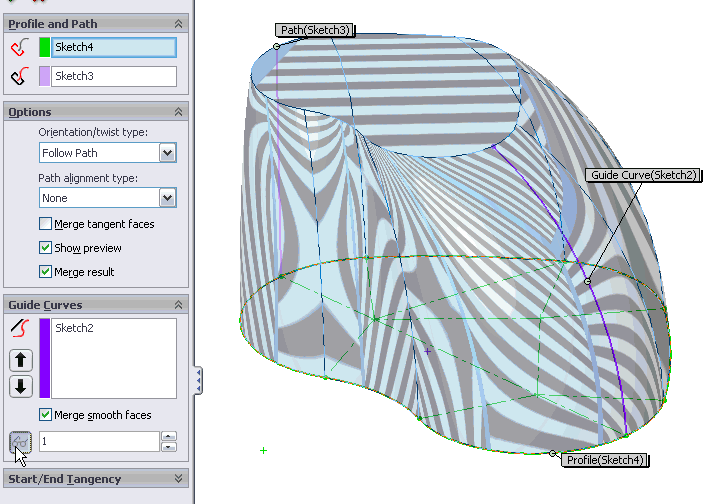

在最后的“貫穿”條件還未加上的時候，拖動一下，看看是否預期中的變化，如以下動畫：

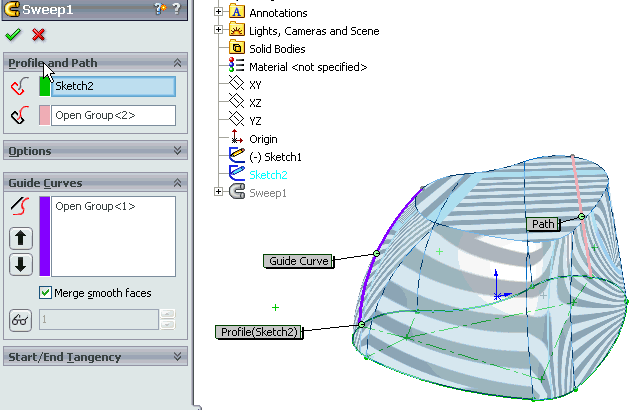

證實截面可以后，就可以加上最后的“貫穿”，，如以下動畫：

這就萬無一失了

w_hs1 · 发表于 2009-12-24 18:54:06

看了楼主的问题和模型，觉得楼主应注意下面几点：
1、穿透关系是轮廓草图中的一点与路径或引导线穿透，而在你的模型中却是引导线的起始点与草图轮廓穿透，因此即便在扫描中设置了引导线，也不能实现引导关系，你在13楼的结果就是这个原因。
2、由于上面原因，引导线或要设置穿透关系的路径必须建立在轮廓草图之前，所以有经验的朋友，一般都先建立路径，在建立引导线，最后建立轮廓草图。
3、同样鉴于第1点的原因引导线与轮廓草图相交处，在轮廓草图上必须有一个点，而楼主的模型中此处没有点，那么谁去与引导线穿透呢？

答6楼：
在扫描中经常是路径和引导线在一个草图中的，并没有你说的限制。你可看一下16楼“闷大”的教程，明显可以看出路径和引导线共用了一个sketch1草图。

答11楼：
在扫描中路径和轮廓草图是必须的，无论用多少条引导线，路径依然不可缺少。

123512736 · 发表于 2009-12-24 19:05:08

感谢大师们的无私奉献，学习了！

123512736 · 发表于 2009-12-24 20:08:32

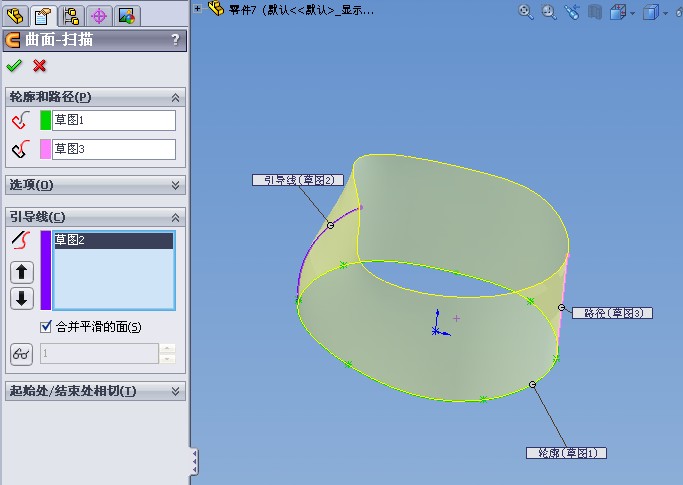

请大师看一下，我这是哪里出问题了？

suning0127 · 发表于 2009-12-25 08:30:12

不老说的“先建立路径，再建立引导线，最后建立轮廓草图”，以前还真没注意，谢谢提醒！

suning0127 · 发表于 2009-12-25 08:42:43

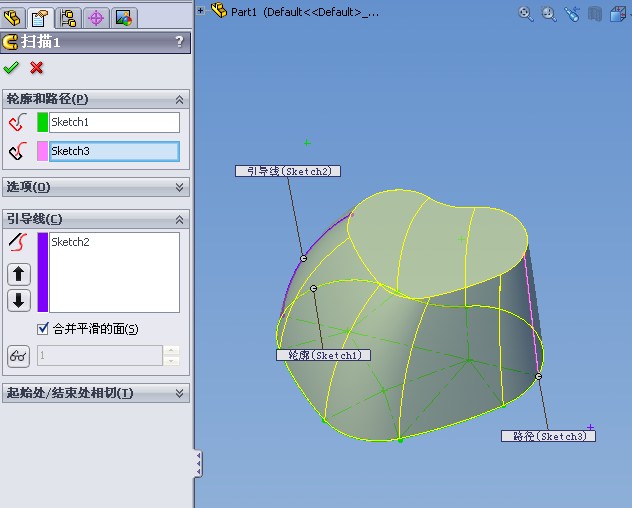

经过闷大和不老的点拨之后做出来了
