SOLIDWORKS圆柱凸轮的画法及配合

yang1980 · 发表于 2009-12-24 08:32:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

论坛中高手如云,今有一事相求:
本人想做一个圆柱凸轮,即凸轮作旋转运动时,凸轮杆作轴向运动.希望做出的凸轮能在SOLIDWORKS中用凸轮配合或其它的配合方式实现凸轮传动!

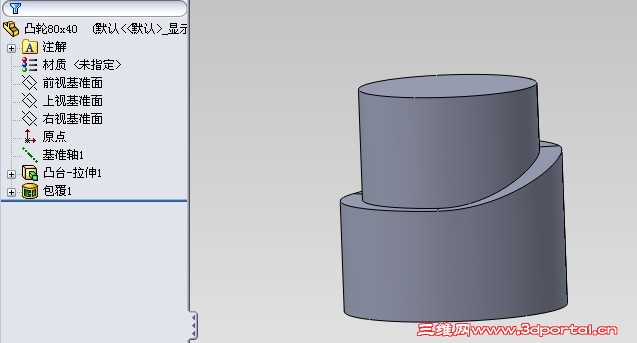

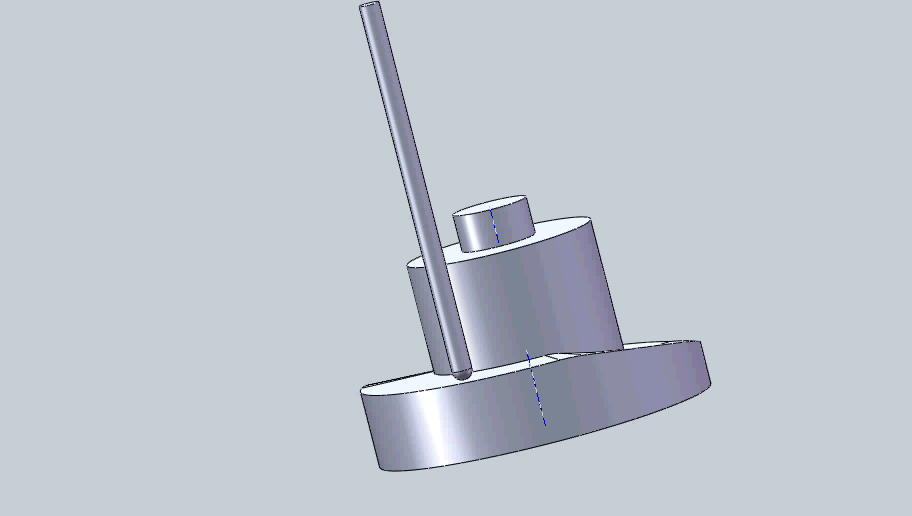

本人用包覆的方法做了下,形状如下,没办法实现凸轮配合.附下形状图片和运动曲线图片
求高手解下这种凸轮的画法及装配中的配合方法!
不知为啥,图片符合论坛要求却上传不了,只能用附件形式上传

附件传上凸轮模型,不能添加凸轮配合!求高手看看是凸轮建模问题还是配合错误(SOLIDWORKS2010版)

[ 本帖最后由 yang1980 于 2009-12-25 08:16 编辑 ]

ZHYJ96 · 发表于 2009-12-24 08:41:51

楼主求助不诚恳，附件竟是两个图片

ZHYJ96 · 发表于 2009-12-24 09:14:52

[ 本帖最后由 ZHYJ96 于 2009-12-24 09:20 编辑 ]

yang1980 · 发表于 2009-12-24 10:04:58

因为我现在也不知道这种凸轮的正确画法,所以只能上传图片表达下的我意思,楼上的高手是怎么画的,又是怎么配合的,恳求赐教

[ 本帖最后由 yang1980 于 2009-12-24 10:06 编辑 ]

yang1980 · 发表于 2009-12-24 10:36:29

急呀急呀,各位大侠!救急呀,会做的高手,赐教下吧

81130549 · 发表于 2009-12-24 11:15:57

在装配图的配合关系中选择"凸轮配合",

yang1980 · 发表于 2009-12-24 12:29:44

谢谢楼上的回答!我也知道可能用凸轮配合.径向凸轮都是可以的,但是这种轴向(圆柱凸轮)配合不起来!

124485833 · 发表于 2009-12-24 16:10:15

原帖由 ZHYJ96 于 2009-12-24 09:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. t' `' l- y7 J+ b4 o& u8 x# T1529002

那凸轮怎么画的？？？能否说下？？？谢谢

yang1980 · 发表于 2009-12-24 18:56:42

能说说你的建模方法及配合方法吗？

大地勇士 · 发表于 2009-12-24 20:04:27

把那个凸轮面合并起来，在相切试试看。

t5910344 · 发表于 2009-12-24 20:38:12

好东东啊，下载学习了

yang1980 · 发表于 2009-12-25 08:15:53

凸轮面怎么合并??径向凸轮做凸轮配合时是可以连续选多个面的,只要选的面形成一个封闭的就可以,但是这种圆柱凸轮选多个面时选不起来!

cloudpeng · 发表于 2010-1-27 23:12:24

凸轮的面是不是相切的？
在选取凸轮面的时候，点右键，弹出菜单中有“选择相切”。没有你的源文件，也不知道是什么原因。

LZZXZH · 发表于 2010-6-19 17:08:22

有没有种种凸轮建模的具体方法，多谢楼主了，赶快上传吧

shl_1314 · 发表于 2010-12-20 23:08:20

也想知道这种配合怎么形成的

shl_1314 · 发表于 2010-12-24 22:12:39

三楼的大师怎么玩的啊？

小仔仔 · 发表于 2011-5-10 21:58:49

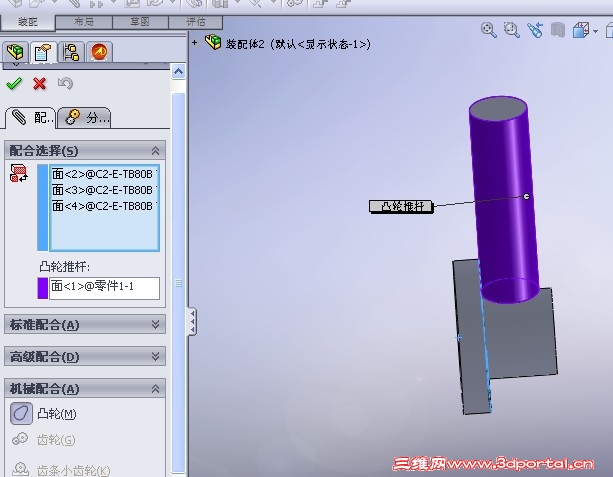

弹出菜单中有“选择相切”。平面选上的向推程回程的面选不上我也正在防真凸轮装配也向楼主说的那样装配不起

来

wuguofu725 · 发表于 2011-5-11 18:23:54

学习一下，受教了

alongbat · 发表于 2011-5-17 21:17:24

学习了，大家都做得相当不错啊。

shentu · 发表于 2011-5-17 23:57:11

用MOTION分析后也不行吗？定义一个接触，无穿透，限制各自的位置（应留有自由度）然后给凸轮加一个旋转运动。应该能行的吧。

linhui321302 · 发表于 2011-5-19 07:48:08

动画怎么运动的

紫星战魂 · 发表于 2011-5-19 08:01:12

不错很强大 SW的动画功能不错啊

kd_lin · 发表于 2011-10-31 14:28:17

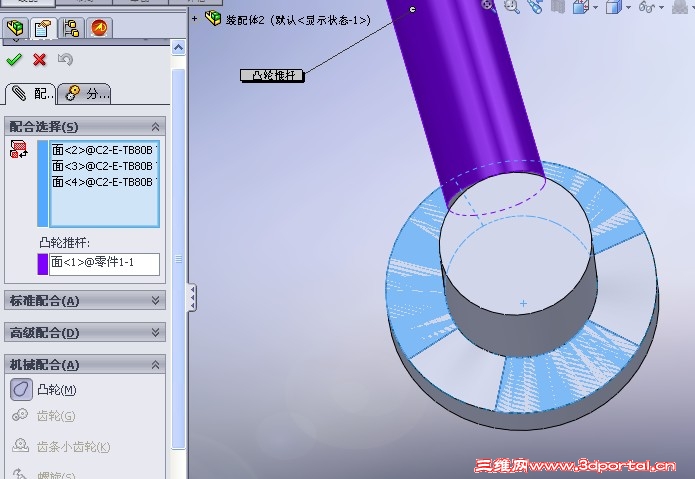

我是新手，我现在用SW2010在做凸轮运动仿真(用camtrax画的凸轮），我在做结合时，我有选择右键的"选择相切"，只能选择两个面，其他面就选不起来，请各位指教，谢谢！如附件，请高手们帮忙，烦请将操作方法发至我邮箱xlsunny@21cn.com，感激不尽！

kd_lin · 发表于 2011-10-31 14:32:41

抱歉，刚附件未添加进去，以下是我要做仿真的凸轮图档。

Amote · 发表于 2011-11-5 00:29:02

圆柱凸轮试试用包覆，蚀雕
