贺岁帖——AutCAD 2007渲染的几个基本要素和练习

newdhj

09年将逝，2010年的元旦临近。预祝大家：元旦快乐，新年顺利！
没什么礼物献给大家，就整理了一个AutCAD 2007渲染的基础应用方法，并送上设置好的原文件供大家学习交流。
5 W* A$ j$ x3 @3 D4 t- {- ?- d
对新手来说想要玩转ACAD，做出一个理想的作品，三维建模问题还不是最大，遇到渲染就会感觉一头雾水。
在我曾发表过的ACAD作品中得到多数朋友的支持和赞赏,在此之余有些朋友又希望能看到一些渲染知识和调整的数据。但使我感到为难的是每件作品中
1 U: G# x  }0 I各数据的设置是集合的整体。我没能力就事论事枚枚作品一一讲明。很抱歉！
谈到渲染真是千变万化，在操作中要掌握每个项目的意义和作用，量变与质变的过程。是熟悉和应用ACAD软件的必修课。
. f- o8 X, Y) T- C  ~+ I* L4 o几年前我用2005版时曾经写过一个《 用AutoCAD渲染的点滴经验》其中写了些用低版ACAD渲染一个“螺丝刀”的方法，讲到材质和材质图片的调整、
附着和光源的配置等。由于自己的水平有限，也只能谈一些经验。只能对初学者入门起到一点帮助，要进一步提高还需自己的探索和实践。
; E8 W: j9 v/ c3 _今天我用2007版再做一次渲染过程的讲解。其中有“不锈钢”的金属反光质感、“玻璃”的透明折射效果和“底板”的明亮倒影镜像等。

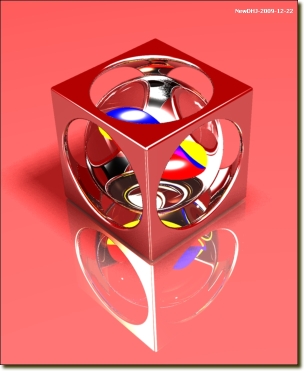

2 F( J6 v- L7 ~, D( V% ?3 O先看下渲染图。整个作品单用“漫射颜色”不用“漫射贴图”做的渲染效果。

newdhj

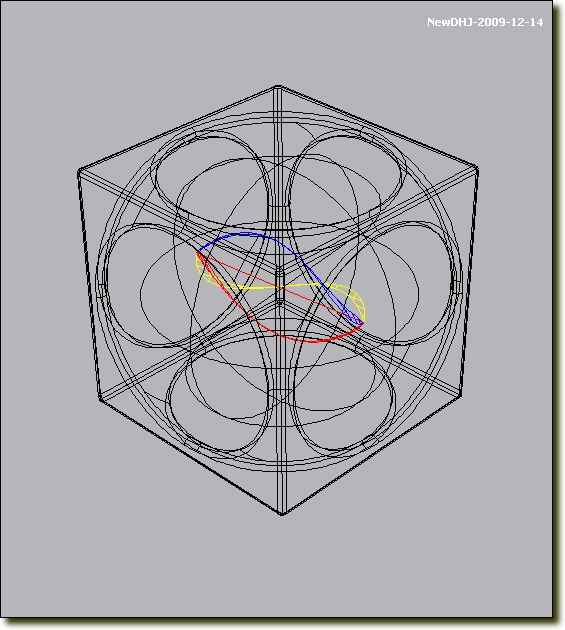

图形很简单，一个正四方体，中心画个球体差集后倒圆角。中心放一个球体（借用我以前画的“小时候玩的玻璃球”）。底部画个面域做底板。


) N) O& }8 q9 d, k1 x

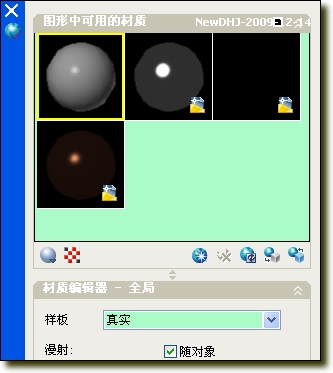

创建三个材质，“不锈钢”材质、“玻璃”材质和“底板”材质加原有的一个“全局”材质

newdhj

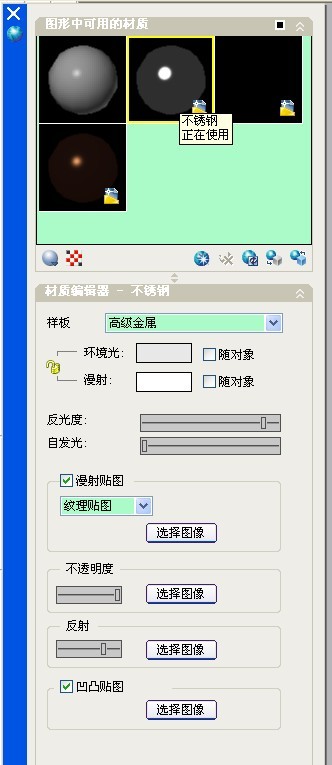

“不锈钢”材质的基本要素
样板：选“高级金属”——具有更多选项的材质，包括可以用于创建特殊效果的特性（例如模拟反射）。
环境光：201,201,201——以指定显示在那些仅由环境光照亮的面上的颜色，
2 k% A, T  M- G& z8 g& [: z% Q0 ?漫射：255，255，255——漫射颜色是对象的主色
反光度：86——有光泽的实体面上的亮显区域较小但显示较亮。 较暗的面可将光线反射到较多方向，从而可创建区域较大且显示较柔和的亮显。
4 C! O, S/ f3 L' b5 [- x! a自发光：0——当设置为大于 0 的值时，可以使对象自身显示为发光而不依赖于图形中的光源。但清晰度则减弱。
谩射贴图：无
不透明度：100——不锈钢应该是不透明的
# ]8 A4 J7 {7 K& u/ [6 L+ i! P2 h反射：70——可模拟在有光泽的对象表面上反射的场景
凹凸贴图：无
* E  [, u$ X2 q把材质应用到正四方体

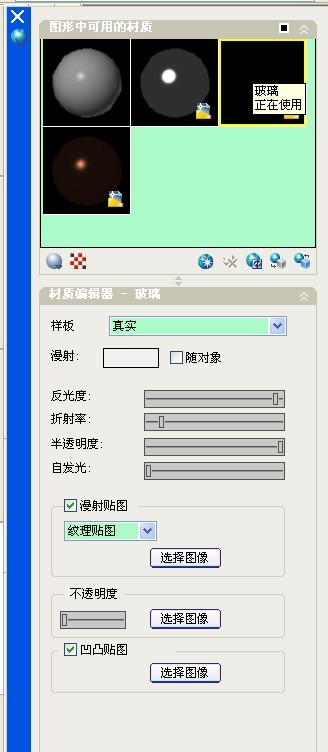

“玻璃”材质的基本要素
6 O- @- Z. _& R- T% Y样板：选真实——基于物理性质的材质
漫射：240，240，240——以指定显示在那些仅由环境光照亮的面上的颜色，
8 C( G3 V) y; w# X' [5 O反光度：96——材质的反射质量定义了反光度或粗糙度。 若要模拟有光泽的曲面，材质应具有较小的高亮区域，并且其镜面颜色较浅，甚至可能是白
% M) E/ K; L- x% z$ f* s色。 较粗糙的材质具有较大的高亮区域，并且高亮区域的颜色更接近材质的主色。
折射率：1.170—— 在半透明材质中，光线通过材质时将被弯曲，因此通过材质将看到对象被扭曲。 例如，折射率为 1.0 时，透明对象后面的对象
不会失真。 折射率为 1.5 时，对象会严重失真，就像通过玻璃球看对象一样。
# A5 W7 p6 \/ J& ?8 v半透明度：100——半透明对象传递光线，但在对象内也会散射部分光线。
自发光：0—— 对象本身发光的外观。
谩射贴图：无
不透明度：0——当然越小越透明
* O5 b# w3 f- t% L1 X凹凸贴图：无
0 \, Y& j# N$ g* P. k  y把材质应用到球体
+ m8 T" h" E$ K) X

newdhj

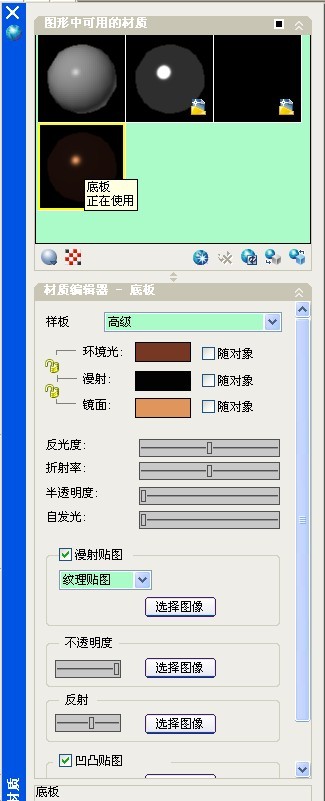

“底板”材质的基本要素
样板：选高级——具有更多选项的材质
3 m9 o, V5 _* T; f+ w  ^环境：118，56，35——以指定显示在那些仅由环境光照亮的面上的颜色。
; {& `1 _  a  j) B# N+ z漫射：3，2，2——以为材质指定一种颜色。
镜面：224，149，92——以指定有光泽材质的亮显区域的颜色。
如果单击第一把锁将环境色设置为漫射颜色。 单击第二把锁将镜面颜色设置为漫射颜色。
1 W% \: q: _9 q/ V& {0 j. W将一种颜色锁定到另一种颜色后，更改一种颜色，另一种也将更改。
* v$ q, E4 i& A6 c反光度：68
+ q# b* [" S. x( ?! q8 M折射率：1.00
3 V' n7 m9 U( {* o/ T' [/ X( k/ q半透明度：0
自发光：0
谩射贴图：无
& [; H& h0 s0 f6 U9 @# y不透明度：100——应该是不透明的
反射：57——可模拟在有光泽的对象表面上反射的场景
& Y- a! M4 E7 K2 I凹凸贴图：无
把材质应用到面域
) n! j6 |* R5 B- p  z

余下的玻璃球中的彩色瓜片。只要在全局里“随对象”简单设置一下即可
( k5 C- s  q% ^1 R* R
; @5 l# y% Q6 D! o9 x* B- }8 e

newdhj

我曾经在论坛帖中说过，影响渲染作品的效果因素很多，除了材质和光源（包括阳光及天光）、还有模型的几何图形、场景、视角、背景、渲染精度
、电脑配置等等。
这里先建立一个“相机”位置。再建立三个点光源，相机位置与光源位置的合理配合，制定了最佳视角。
新建一个主光源，强度为3、开阴影，柔和、贴图尺寸1024、柔和度3。
另外两个辅助光源，强度为1.2、关阴影.
光源的位置：
如果球体的位置大约为1840，1509，0 那么三个点光源的位置大约分别为：
1933，759，1944
569，1784，782
946，317，782

1 G/ P) ^9 A0 s8 |+ K

6 s; W2 ?6 G0 {- m4 @0 B" t材质、光源设置好了，背景色也影响了渲染图的效果（我在以前也谈到多背景色的运用技巧）
$ y( {4 l* z  A  h5 `4 Q先举例用背景色的效果
/ M8 L$ D6 C4 V) ]& _% x4 q6 u用背景0,0,0色(黑）的效果


6 M5 B5 x! {/ K9 \用背景255,0,0色（红）的效果
4 f1 s. C, [3 R+ H. _' }
其他色自己可试试。

newdhj

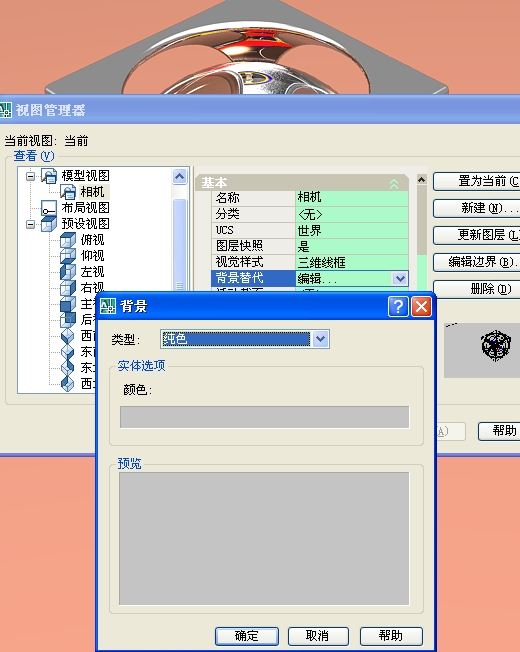

我们这里在“视图管理器”里的背景用纯色修改为196，196，196色
8 p/ l! b- m! ~/ j8 s, `6 h
% s3 x& A/ g  K) x: N

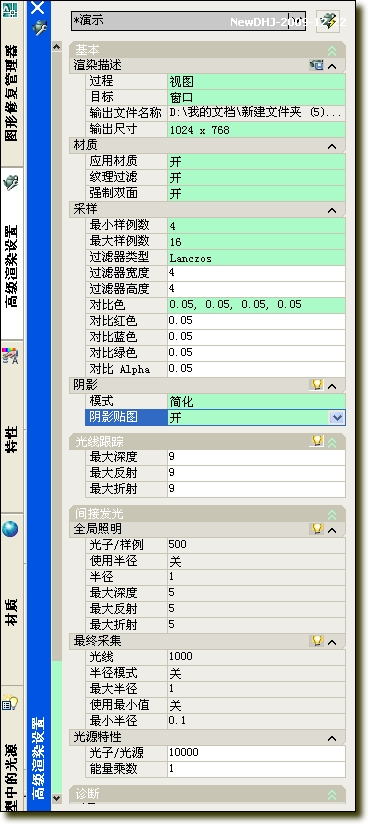

最后还要在“高级渲染设置”中设置一下：
打开“高级渲染设置”
选择渲染级别（根据电脑配制的高低选择）这里选择“演示”。在阴影栏目下:模式——简化、阴影贴图——开。
# ]8 G0 b+ n  @其它默认
7 Z2 x$ r- w; L7 {: |. Y
$ l4 n" Q: b4 p$ g% b" T

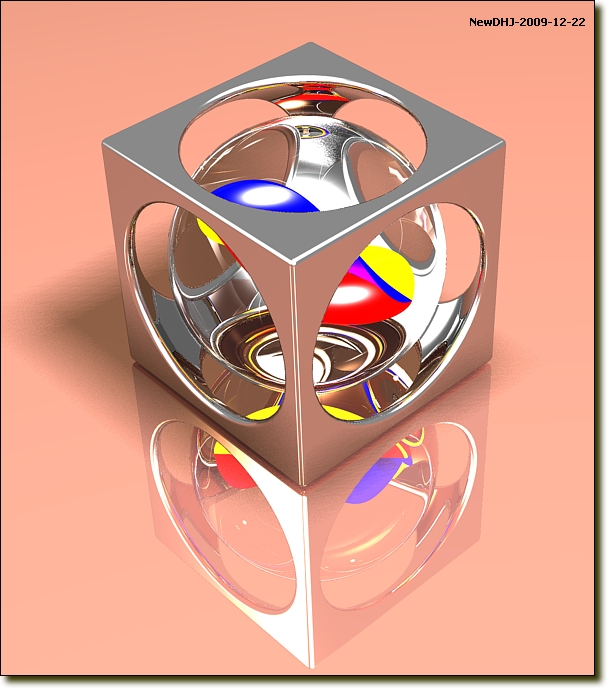

  Z( o  P( x4 ~: X5 _9 b) i渲染一下看看效果任何。

newdhj

上传设置好的DWG原文件，下载解压后用07版直接渲染，应该能达到第一图的效果。（用低版本是没办法），如用08以上版本可能要稍加修改，渲染效
; P: P" V* B) H7 ~* v果会更好些。

, Z# |: M: K9 z! S$ q5 K3 h再说明一下：此图的各项设置数据只是示范，在实际操作中仅做参考。掌握每个数据对图形的作用，结合生活中的事物习惯用色用光，并根据自己的
个性，相信大家能作出更好更漂亮的ACAD作品。
使ACAD软件渲染作品能和其他专业软件作品媲美。
金牛辞岁寒风尽，瑞虎迎春喜气来。世上任何东西都不是一成不变的，但又都是万变不离其宗的。
