铸造铝合金求助

247736843

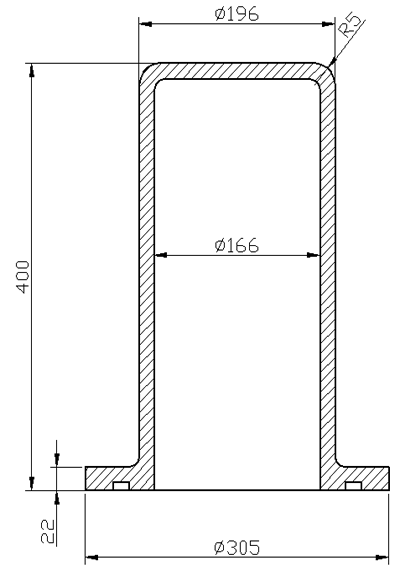

各位兄弟，我厂最近做一铸件，材料为zl101，铸件要求全加工，试制了几个方案，表面都是有大量针孔，恳求大家帮忙想方案，小弟感激不尽！

VICTORLUO888

你熔炼是做了精炼、除气了吗？如果没，就做下再看。
1 B4 ~' w8 h# f. U如果做了，你的铸造工艺是什么，砂铸就要注意面砂的取用。如果金属型、压铸的话，表面不应该出现这些问题的，你得再查下成分。

harqi

如果你能确定是针孔，那就好好精炼一下吧！
另外控制一下浇注时间，时间长了还会吸气滴！

yiyun5238

如果真的是针孔的话 最好好好精炼一下  不知你用的什么精炼剂  最好还是自己配制精炼剂和变质剂  我们以前用过专用的 但效果不好  此外 可以把砂型预热一下在120~140℃下保温2个小时左右就可以了  我们炼ZL102时用过 效果不错  此外 砂型使用轻质耐火涂料

hoopoe

从两个方面来分析与改善
- Z( I5 J8 E! N5 x2 V" D
) B* Q8 @' G  c! g2 H1、确定到底是不是铝液问题

$ q0 j; U' h% {+ S! B) q7 j! |相同铝液浇注其它产品是否有相同问题，若没有，表明铝液没有问题
+ z+ T* ]4 d5 S, g7 a1 \1 g" }
4 F. Y6 q9 `" b2 ?9 J/ C6 Q2、从工艺上考虑需要改进的地方（猜测楼主是砂铸）
: Q- y5 p# g  _4 R  n2 w首先确实是皮下针孔还是反应性针孔（铝合金反应性针孔较可能）
* v$ C2 m8 W6 Z$ i. J7 d
9 w8 M/ y; t7 T% ?1 \+ }/ x; }A设计上主要是浇冒系统，针孔的话主要考虑排气的顺畅

& C9 _+ X+ D3 C) jB从砂型上考虑，主要是气候以及分析型砂的灼烧减量等，看看是否已超标了。如4#所说，可以考虑提高烘型温度

comba_001

深度400，即使采用底浇估计也很难排气，如果量大的话可以考虑
低压铸造或重力铸造，实现顺序凝固。
当然除气和变质处理这些工艺还是不能少的

zhl20022001

这样的产品采用金属型低压铸造，升液管上放泡沫陶瓷过滤网，内外都通水冷，应该可以解决所述问题！
