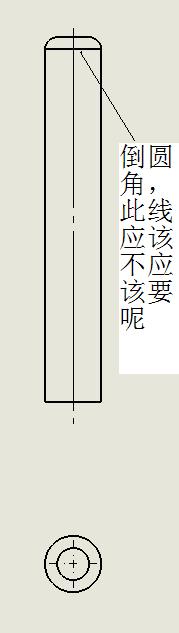

这个画法对吗？

回复

发表于 2009-12-16 13:30:57 | 显示全部楼层来自：中国江苏常州

工程图里可以选择隐藏切边的

回复支持反对

发表于 2009-12-16 13:35:42 | 显示全部楼层来自：中国江苏南通

工程图应该是不要的

回复支持反对

发表于 2009-12-16 14:21:27 | 显示全部楼层来自：中国河北廊坊

不该要的

切边在出图的时候是不需要画出的，这个你可以看相关的制图标准啊

回复支持反对

发表于 2009-12-16 14:40:25 | 显示全部楼层来自：中国河北廊坊

点工程图，右键切边，选择最下面切边不可见

回复支持反对

发表于 2009-12-16 17:01:37 | 显示全部楼层来自：中国广东东莞

依我以往的做法，这种画法完全没有问题，只是个人的习惯问题。

回复支持反对

发表于 2009-12-16 17:06:07 | 显示全部楼层来自：中国浙江杭州

切边隐藏就可以了，里面有选项的！！！！！

回复支持反对

发表于 2009-12-16 17:53:09 | 显示全部楼层来自：中国江苏苏州

倒角圆切边问题，始终困扰着我，，

老外的图纸都是画上去的

回复支持反对

发表于 2009-12-16 22:14:30 | 显示全部楼层来自：中国山东青岛

怎么貌似画法几何上是要的？？？

回复支持反对

飞翔的羽毛

发表于 2009-12-16 22:34:16 | 显示全部楼层来自：中国广东惠州

在工程图中应该不要，相切边不要

回复支持反对

发表于 2009-12-17 08:00:36 | 显示全部楼层来自：中国浙江舟山

很多图纸都是有的，搞糊涂了

回复支持反对

发表于 2009-12-17 08:54:20 | 显示全部楼层来自：中国广东中山

按GB是不要的

回复支持反对

发表于 2009-12-17 09:25:07 | 显示全部楼层来自：中国安徽合肥

学习了，楼主提的好

回复支持反对

发表于 2009-12-24 22:51:32 | 显示全部楼层来自：中国上海

点工程图，点工具栏上视图，然后点显示，点切线边不可见

回复支持反对

发表于 2009-12-26 00:11:29 | 显示全部楼层来自：中国上海

出图的时候隐藏

回复支持反对
