同步带轮画法求助

siemens70 · 发表于 2009-12-15 22:22:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位朋友，我这里有些关于同步带轮的资料，麻烦那位朋友帮我看看，能不能画出来，如果能得话，万分感谢。

节顶距：0.686。齿高：3.05。齿宽：50.8。节圆直径：129.36 顶圆直径：127.99

[ 本帖最后由 siemens70 于 2009-12-15 22:27 编辑 ]

pss0902 · 发表于 2009-12-15 23:11:28

节顶距：0.686。齿高：3.05。齿宽：50.8。节圆直径：129.36 顶圆直径：127.99

同步带型号为：H型，带轮齿数32。

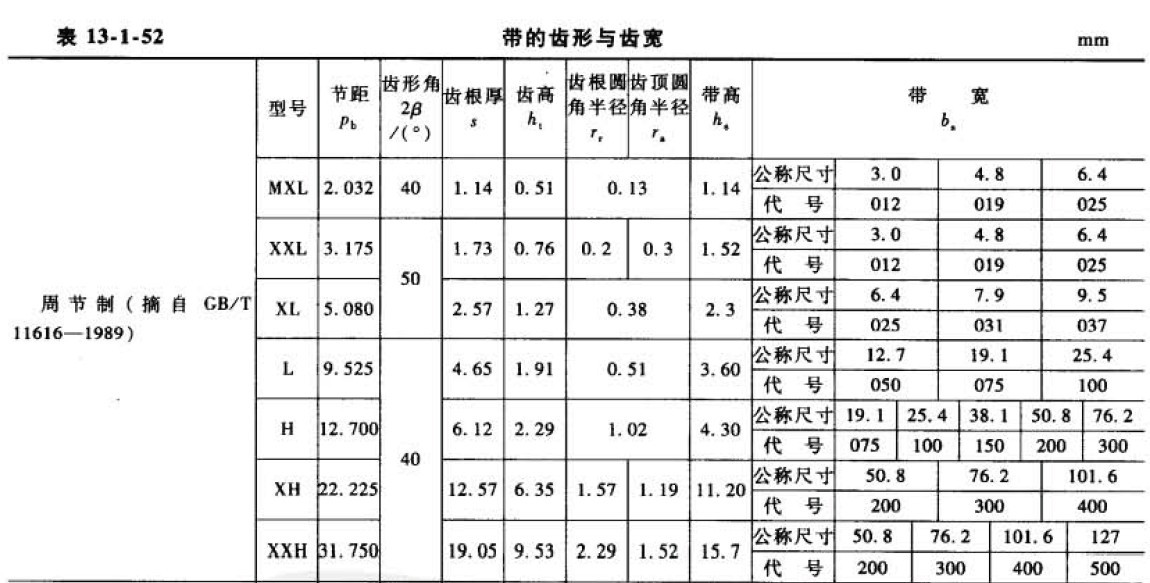

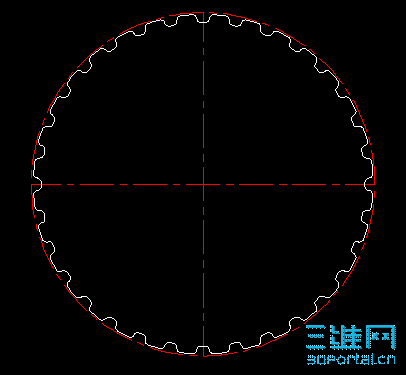

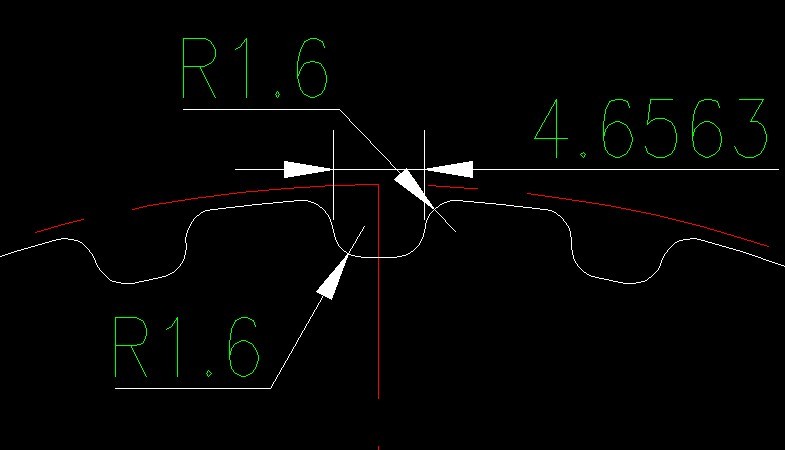

按GB/T11361-1989说明的齿形画了一个端面齿形图（直边齿廓）供楼主参考。

[ 本帖最后由 pss0902 于 2009-12-18 18:19 编辑 ]

平步轻遥 · 发表于 2009-12-16 09:52:27

不错，按齿轮的画法就应该差不多

siemens70 · 发表于 2009-12-16 20:18:16

感谢二楼的帮助，可是我还有些不是很明白，七心海棠师傅，能不能讲讲你是怎么画出来的，多谢了

[ 本帖最后由 siemens70 于 2009-12-16 20:22 编辑 ]

huanking · 发表于 2009-12-16 21:36:45

可以在solidworks里面装下面的插件，输入参数就能自动画出
http://www.3dportal.cn/discuz/vi ... p;extra=&page=1

zzc88421 · 发表于 2010-6-9 16:30:26

学习，学习

wireless210 · 发表于 2010-6-11 05:10:24

谢谢ＬＺ共享，非常感谢

a174735988 · 发表于 2011-1-22 20:25:17

谢谢ＬＺ共享，非常感谢

xc-jx001 · 发表于 2011-2-14 09:19:35

谢谢分享.。。。。。。。。。。。。。。。。。。。。

kezy · 发表于 2011-2-15 21:27:42

很多软件都自动生成了，想学习的话自己画画也快
