SW中倒角的标注

tntk · 发表于 2009-12-13 14:22:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SW的倒角，基本上能做出符合GB的样子，但比较麻烦。谁有更好的办法。讨论一下哦。
; M& n2 f# V) W2 C5 s) _* v用注解的时候，“×”可以不用字母“X”“x”代替。
3 ^8 X1 G$ {* N, E9 s# g3 ^5 X% USW正常倒角X号不好看，度数符号与45距离太远了些。9 r2 b/ I' d7 `/ C

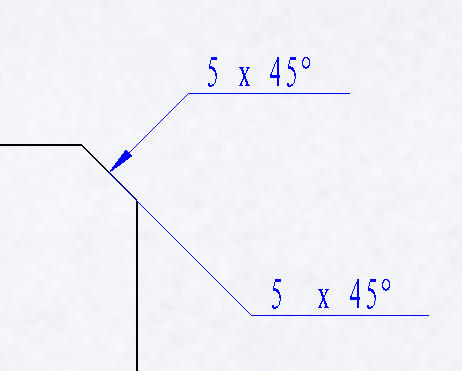

第一个图是在KMCAD里做的标注。

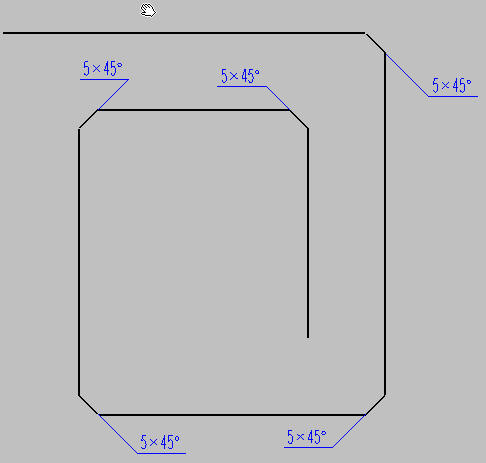

6 S/ v2 {2 F. n( V第二个图是SW默认的

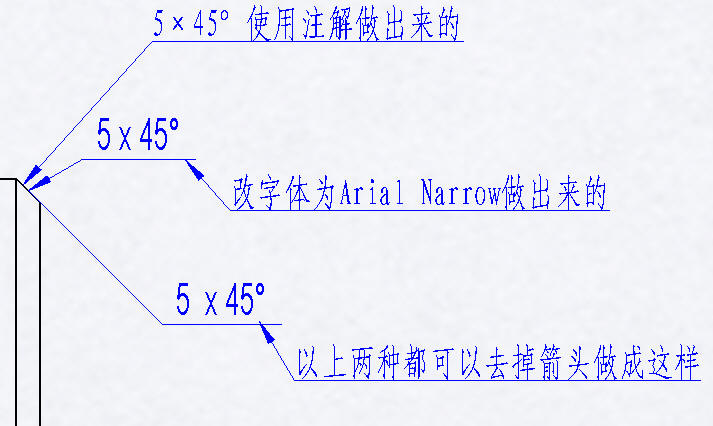

7 @- ~2 ]6 f+ L$ w. E6 K第三个是SW更改后的

[ 本帖最后由 tntk 于 2009-12-13 14:25 编辑 ]

081radar · 发表于 2009-12-13 21:04:52

好像新国标45°可以用C表示，比如5×45°可以表示为C5

xzq03339 · 发表于 2009-12-13 21:54:59

楼上说的不错，应该标为C5

272163637 · 发表于 2009-12-13 23:37:55

只有自己手工标注！！！！！

大地勇士 · 发表于 2009-12-14 06:54:13

只要是45°现在一般都是标注成C字开头的。

soar_tch · 发表于 2009-12-14 10:18:42

怎样将引线沿着倒角的斜边引出？如CAD中一样，请楼主明示。谢谢！

qingchendefeng · 发表于 2009-12-14 12:25:54

直接选项“倒角标注”，然后选择“引线设置”就可以啦

loveelva0 · 发表于 2009-12-14 16:28:54

原帖由 tntk 于 2009-12-13 14:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 x0 c) v6 b! L6 L- Y

' \8 {! q4 a0 g* t7 K& F2 dSW正常倒角X号不好看，度数符号与45距离太远了些。
9 @5 L4 ~0 `+ k- r% F* @

遇到空间不够的时候，俺都是手动改的
