看以上问题我有以下方法：
3 L M: N3 M1 Y若仅仅是图型转180度，不妨自己方位栏内建几种图型显示的方向视图即可．1 \8 p0 `2 u$ g$ \- |9 r) {
我看了楼主的实际问题是要满足实际机台的加工能力，将工件分两次装夹，编写两组程式来做这个工件，意思是默认的中心不能变．我的方法如下，可参考．
; b. J9 @" i) x1 x1.在目前图型的旋转中心上建立一旋转轴．（自己想方法去建，我就不多讲了．）2 y: [- c1 E1 _ w! E' u: I
2.把目前图型的实体曲面复制．

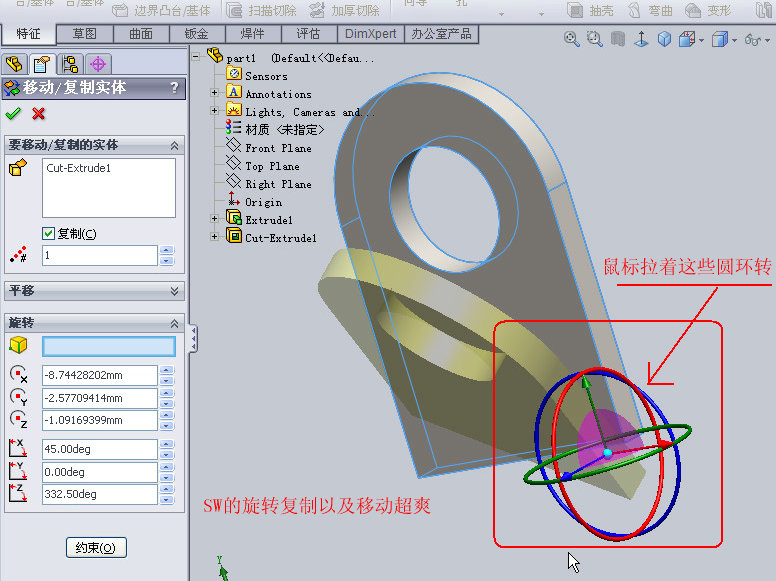

$ m' J& Q: R$ M5 U5 m" m k# u6 M3.选择复制的曲面进行再次提制（也叫特殊粘贴），本次复制可选项改为旋转，选择第一步建的轴．将选项改为不从属关系．
8 y. ]- t' t4 ^3 P' j. @* c, Y4.出现了两个零件，将原零件切除掉（可拉伸切除),这样就剩一个零件了，也就是你要的以旋转中心转了180度的零件，原旋转中心未动．& `, I2 U, U3 k Q N; N N! h
以上方法请参考，我想可以解决你的实际加工问题的． |
