工程图标注的问题

huyuzhou2005 · 发表于 2009-12-11 23:39:32

您需要登录才可以下载或查看，没有帐号？注册

x

如下图所示：

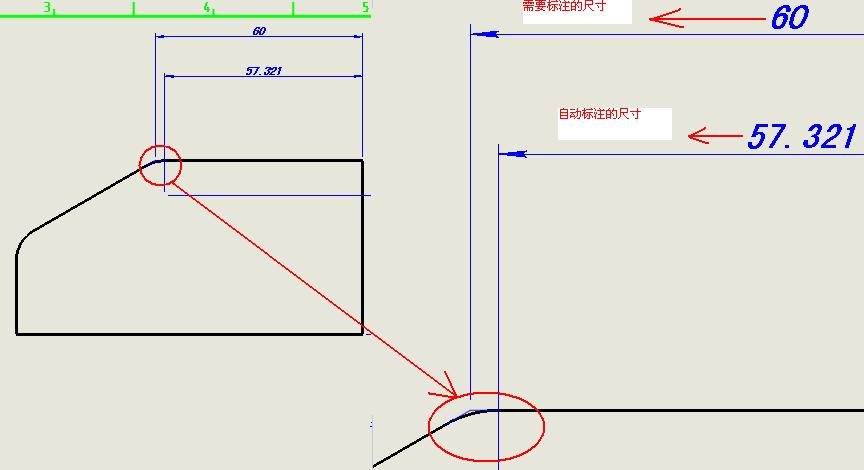

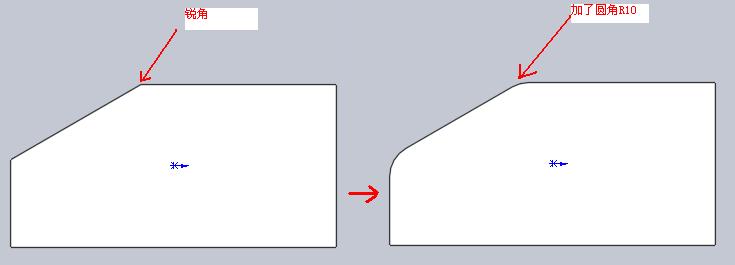

在零件中，有倒圆角后，如何在工程图中，标示出倒圆角前的棱角的实际尺寸？（即图中60是需要的）

大地勇士 · 发表于 2009-12-12 06:59:42

用自动标注就行了，一般工程图善用自动标注可以省很多事。

任生 · 发表于 2009-12-12 07:55:16

在工程图里同时选中圆角两边的线后点草图里的点功能就会出现如你图2中显示的放大图的样子
虚拟交点样式在设置里设置。。。。。。。。。。。。

stephenzhu · 发表于 2009-12-12 16:11:15

我也碰到楼上的问题，谢了。

YUMINGZHONG · 发表于 2009-12-12 16:19:14

我也有此问题，受教了。

WDWZHB · 发表于 2009-12-12 16:31:46

在工程图里将倒角后的两条边线选定再选转换实体引用，最后应用建交就OK了

营口制造 · 发表于 2009-12-12 17:37:30

提示: 作者被禁止或删除内容自动屏蔽

huyuzhou2005 · 发表于 2009-12-18 17:37:43

谢谢楼上各位的解答，但是能不能在属性里设置一下，自动将尺寸标示在虚拟交点上，而不需要每次都要手动去找虚拟交点啊？

gaogusheng · 发表于 2009-12-18 17:53:31

自动标注，如何直接把倒角标注出来，变成1×45° 自动标注是标2个尺寸2 和角度45°

huodeidei · 发表于 2009-12-18 18:39:37

受教了！呵呵
