sw焊件不知如何下手？

xftqb · 发表于 2009-12-10 10:32:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

sw自学了一段时间了，帮助文档也看了很久了，只是碰到了具体的事情不知如何下手？

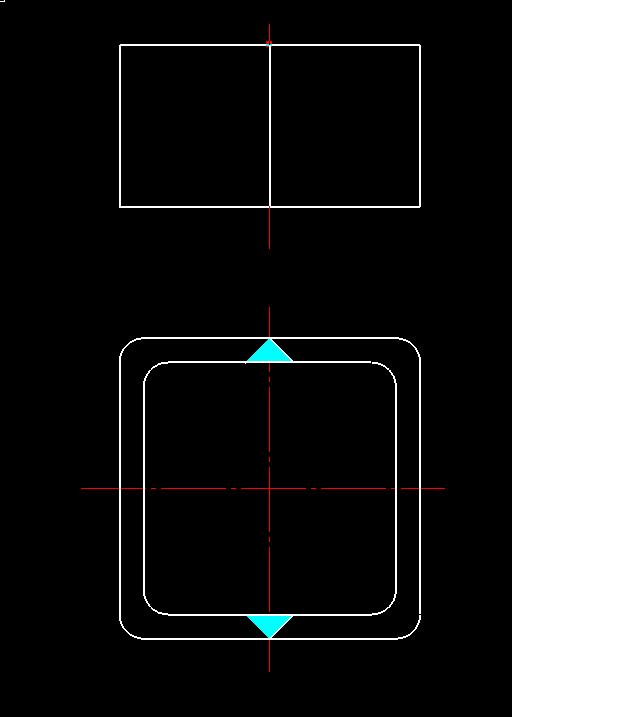

如下面一个简单图形，想用焊件表达，两个U型件组焊成一个方框，用sw 如何来做？

:mad: :mad:
请指点一下新手，思路和具体的步骤，谢了！！！

horseshoe · 发表于 2009-12-10 11:10:51

多实体拉伸,然后在工程图中使用端点处理工具,当然如果你想在模型中添加也行

xftqb · 发表于 2009-12-10 11:34:09

我用了两个草图生成了两个实体拉伸，不知是否有其它相对简单的方法？

:mad: :mad:

xftqb · 发表于 2009-12-10 11:37:15

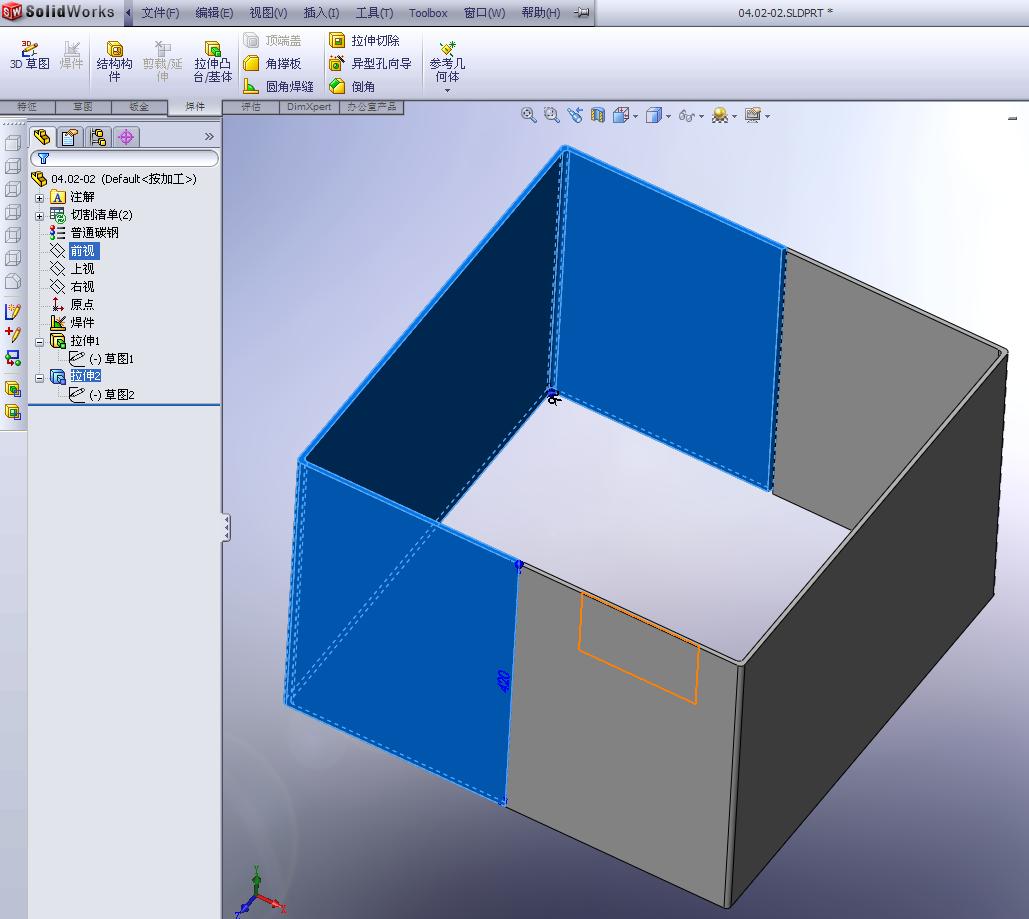

sw2008 原文件见附件

mgf123 · 发表于 2009-12-10 11:56:30

看来你对型材不了解，有这样用型材的？小的有标准的方管，大的没有你这样用的，你说的叫槽钢或者C型钢，没有U形这一说。

272163637 · 发表于 2009-12-10 11:59:15

先画三维立体线图，在通过标准钢材覆盖三维线线图！

xftqb · 发表于 2009-12-10 12:28:22

不是型材。
我是想用钢板折成形的U型钢再组焊成620x620的方框。对这种钢板组焊件一般如何做？

dingo168 · 发表于 2009-12-10 12:55:26

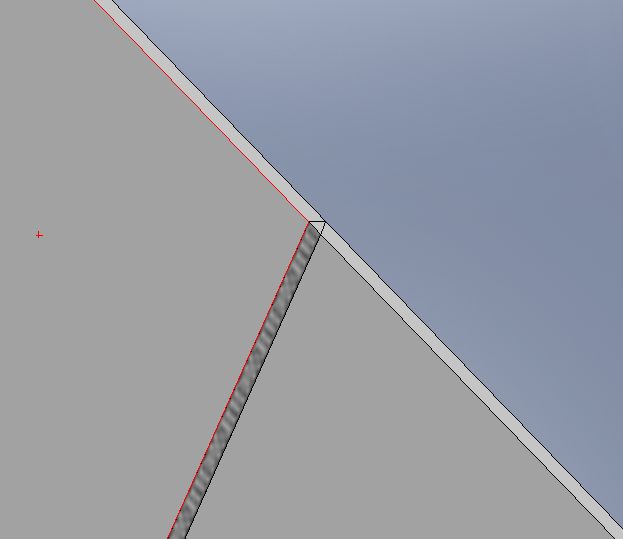

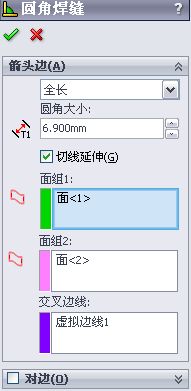

用圆角焊缝这个工具

飞天鸟 · 发表于 2009-12-10 19:23:50

比较简单的办法是，先随便用'型材'拉一条槽钢出来，然后在特征树里打开并修改它的草图，将草图里的槽钢改成你要的U型钢尺寸。
当然，这不是最正确的办法~~~~

xftqb · 发表于 2009-12-11 12:22:53

是个解决问题的方法！
看来自制焊件特征可能简单点。

loveelva0 · 发表于 2009-12-11 13:38:36

原帖由 xftqb 于 2009-12-10 11:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 b2 E& \; t8 {0 f. N
我用了两个草图生成了两个实体拉伸，不知是否有其它相对简单的方法？ :mad: :mad:

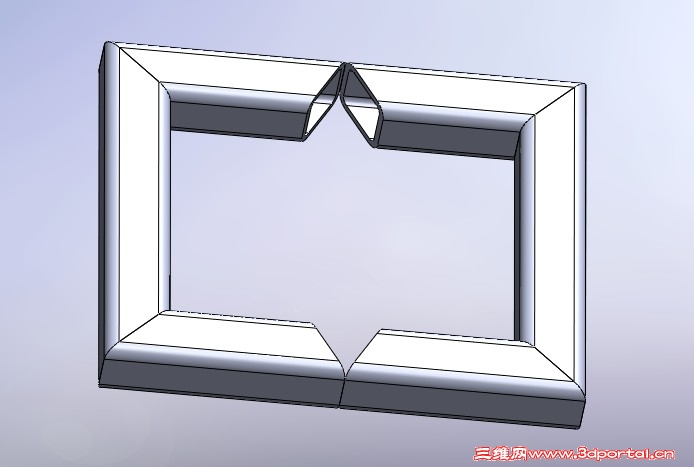

拉伸一个实体（用钣金折弯也行，记得倒角），然后实体镜像（不合并），再添加焊缝

[ 本帖最后由 loveelva0 于 2009-12-11 13:40 编辑 ]

hnxydclz · 发表于 2009-12-11 19:17:43

焊件特征实际上就是焊件轮廓沿焊件结构草图路径进行扫描。因此，你必须会建立符合自己条件的焊件轮廓特征库。刚开始时，可以直接打开SW系统自带的焊件轮廓特征库进行修改，熟练了之后，就可以建立任意符合自己要求的轮廓特征了。也可以从论坛上下载网友已经设计好GB焊件轮廓直接使用。

xftqb · 发表于 2009-12-14 08:40:55

你这种方法相对实用些！

:handshake :handshake

loveelva0 · 发表于 2009-12-14 16:31:33

原帖由 xftqb 于 2009-12-14 08:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif: d. Q/ j; F, w3 v5 Y% R
你这种方法相对实用些！ :handshake :handshake

用SW时得想办法偷懒哈

lxk3721 · 发表于 2010-7-10 14:45:00

学习了，最近在学习焊件！

txz1314 · 发表于 2010-7-10 16:52:27

楼主看看是不是这样的，步骤是画出一个两个你所谓的U型然后在SW构件库里找到方管然后选择线段一次添加而后把切割出你需要的焊缝
