|
发表于 2009-12-2 16:16:49
|
显示全部楼层
来自: 中国广东广州

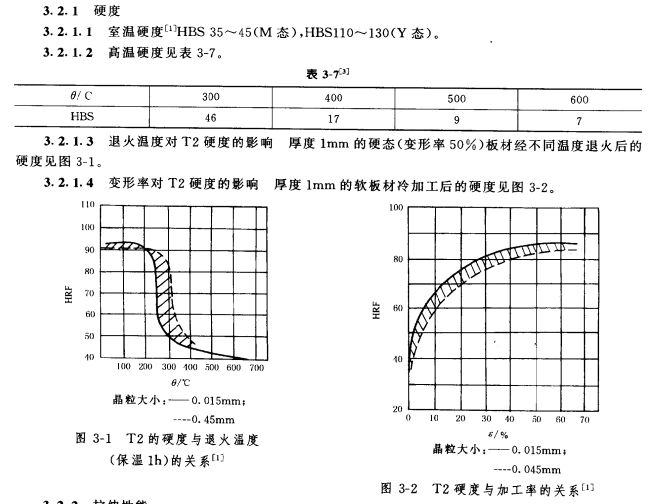

你可去查找这篇文章看一看:
4 r3 d/ o3 M& b& f紫铜板材连续剪切变形技术: `) ?' E( M# u4 a
介绍了板材连续剪切变形方法的基本原理及特点.以380℃×40min退火态的T2紫铜板材为研究对象,板材按C路径6道次的连续剪切变形后,经分析表明:连续剪切变形后的板材的显微组织明显得到细化,并且呈现出剪切流线形态;变形后的板材的抗拉强度由退火态的210 MPa提高到330 MPa;硬度从65 HV1提高到120 HV1.6 @3 g; J P9 G/ o
作 者: 程石来 侯英玮 林燕 CHENG Shi-lai HOU Ying-wei LIN Yan
" `% I! ^9 g, i8 |" h1 ]作者单位: 程石来,侯英玮,CHENG Shi-lai,HOU Ying-wei(大连交通大学,材料科学与工程学院,辽宁,大连,116028)
$ c/ r$ e2 K0 f l林燕,LIN Yan(青岛四方庞巴迪铁路运输设备公司,山东,青岛,266111)
0 X4 V% j7 O4 k- j3 Q$ x: c Shttp://d.wanfangdata.com.cn/Periodical_rjggy200605023.aspx6 r- J% {4 `: K
 |
评分
-
查看全部评分
|
