平面面積計算問題

blue2263 · 发表于 2009-11-28 07:42:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

因為要計算塑膠件,鎖模力,所以要計算塑膠投影於平面的面積,
solidworks 找不到有此計算功能,現在做法是轉到autocad,在將多餘線條消除後,做成
面後,量測面積,由於外輪廓線條常常都會交錯或重疊,須要一個一個修整,才能做成面,非常麻煩. 麻煩.麻煩

請教各位大大是否知道有較簡易的方法嗎?
PS:工具裡量測,軟體所算的是斜面面積,與我要的平面面積不一樣

hhyjs · 发表于 2009-11-28 08:13:23

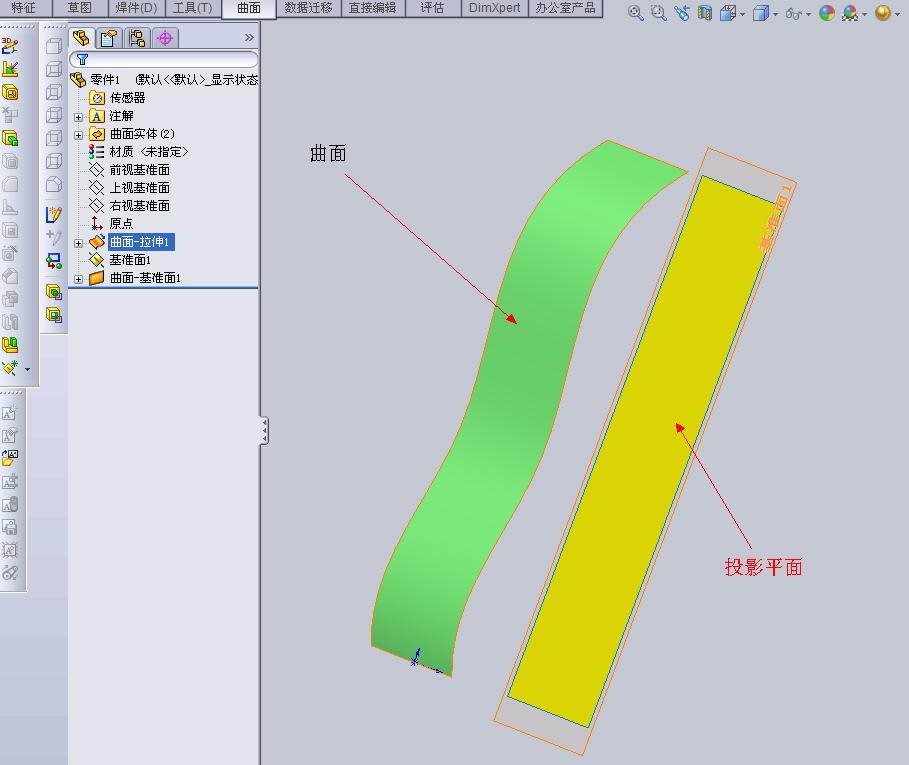

1、在SW中，利用“转换实体引用”将其投影于平面，再测量平面区域的面积；

2、在autocad中，用“多义线”描绘外轮廓，将其移至空白处，测量其面积；
3、二维最好是用MDT，利用外轮廓工具可直接找到外轮廓。

blue2263 · 发表于 2009-12-2 07:22:25

感謝hij解答

lai236994 · 发表于 2009-12-2 08:10:13

长见识了。谢谢楼主

ajwangxing王星 · 发表于 2009-12-2 08:22:37

sw的曲面好像有点难啊、

jrdqlyj · 发表于 2009-12-2 08:56:43

长见识了。谢谢

haocl · 发表于 2009-12-2 09:06:42

不错，学习一招，谢谢！

272163637 · 发表于 2009-12-2 10:30:46

学习了不错！！！！

jrdqlyj · 发表于 2009-12-3 09:31:26

长见识了。谢谢楼主

zbszzc · 发表于 2009-12-4 10:08:37

2楼的朋友，能否详细点说明“转换实体引用”操作步骤。谢谢！

hhyjs · 发表于 2009-12-4 10:28:40

草绘工具，帮助文件里有。

zbszzc · 发表于 2009-12-8 14:06:40

谢谢11#的指导。出差刚回来，回复迟了请谅解。
