[已解决] 这种图的三维怎么画?

[复制链接]
SMALLGHOST
发表于 2009-11-24 13:31:27 | 显示全部楼层 |阅读模式 来自： 中国浙江温州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
请教一下大家,这个三维怎么画,人都搞疯了.......!
* a) u( D5 H3 Z8 V; a8 e7 D如果那位高手能帮到我,请给出详细的说明,非常感谢!# B) Y3 J8 A& ~2 v; c2 g' p* u, Z
* @8 p* v7 h. P6 F: H5 l" E  B( J8 x' l' a% J/ L
6.折纸刀片.rar (34.76 KB, 下载次数: 14)

6.折纸刀片.dwg

96.51 KB, 下载次数: 21
回复

举报

zxfzxfzxfzxf
发表于 2009-11-24 13:46:17 | 显示全部楼层 来自： 中国河南郑州
用可变截面扫描试一试
回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-24 17:38:03 | 显示全部楼层 来自： 中国浙江温州
原帖由 zxfzxfzxfzxf 于 2009-11-24 13:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" g1 \3 ?2 q4 e+ m2 q用可变截面扫描试一试

1 [7 u! i) ?/ x6 x能说的具体一点,我不太明白你所说的"可变截面扫描"的意思!
回复 支持 反对

举报

梧桐月
发表于 2009-11-24 17:46:45 | 显示全部楼层 来自： 中国福建厦门
你最好将图纸另存为较低版本的（如2000版），很多人没有装那些高版本的CAD，打不开就想帮也帮不上了。
回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-25 07:47:13 | 显示全部楼层 来自： 中国浙江温州

回复 4# 梧桐月 的帖子

谢谢你的提醒!
回复 支持 反对

举报

6855299
发表于 2009-11-25 07:57:23 | 显示全部楼层 来自： 中国浙江台州
你这图画的有点问题啊。一些点线面的关系都没表示出来。根据你所提供的这些尺寸想象不出这个三维是个什么形状。
回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-25 08:03:40 | 显示全部楼层 来自： 中国浙江温州

回复 6# 6855299 的帖子

本人自学CAD时间不长,有很多地方希要大家指点.- r+ z* z9 S( h
总体来说,这说象一把刀样子,从右边慢慢变厚.
, P% Q/ `" s4 d1 O. y. C4 H  t这东西原本是不希要很高的要求,别人也于你一样看的不是很明白,所以才有想画三维这一出. QQ截图未命名.png 8 P; C4 e$ ^/ n, ]8 z6 W
$ ]9 A) D: S. f1 V6 z
[ 本帖最后由 SMALLGHOST 于 2009-11-25 08:13 编辑 ]
回复 支持 反对

举报

6855299
发表于 2009-11-25 10:39:38 | 显示全部楼层 来自： 中国浙江台州

回复 7# SMALLGHOST 的帖子

你上传现在这图片的图纸给我。我知道是个什么样的三维了。必须是1：1的啊
回复 支持 反对

举报

ask888
发表于 2009-11-25 11:21:38 | 显示全部楼层 来自： 中国广东深圳
咋看起来是平面图呢？
回复 支持 反对

举报

ganyiwei
发表于 2009-11-25 11:39:29 | 显示全部楼层 来自： LAN
原帖由 SMALLGHOST 于 2009-11-24 17:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 P( D2 M, K1 G4 b. j0 y
6 p8 L8 j; m2 Z8 l( o7 i# c& w能说的具体一点,我不太明白你所说的"可变截面扫描"的意思!

+ c' L& W! {$ M! n# H. C: A5 L( N$ O- d+ W

& o; K9 Q. A0 X1 ?& e
( Y+ l. c8 i% U" E可变截面扫描" 是PROE的一个功能.
回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-25 12:45:06 | 显示全部楼层 来自： 中国浙江温州

回复 8# 6855299 的帖子

以上传在附件中了,非常感谢你的关注!
. b5 I+ o9 e" Y% a/ x( ~4 D/ \, C0 q QQ截图未命名.png
回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-25 12:47:07 | 显示全部楼层 来自： 中国浙江温州

回复 10# ganyiwei 的帖子

谢谢,PROE可就更是糊涂了!
回复 支持 反对

举报

6855299
发表于 2009-11-25 14:33:03 | 显示全部楼层 来自： 中国浙江台州

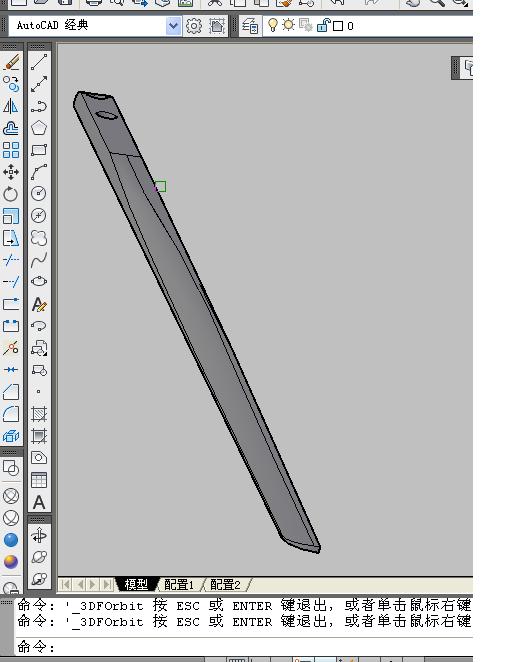

看看是不是这样

我只能根据自己的想象一下横截面所画。因为你这个图的横截面没有表示清楚。所以我估计形状差不多就这样。

444.dwg

218.63 KB, 下载次数: 8

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 应助

查看全部评分

回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-25 16:12:53 | 显示全部楼层 来自： 中国浙江温州

回复 13# 6855299 的帖子

非常感激,这样就差不多了,能不能详细的介绍一下绘制的步骤?这样我就可以做进一步的修整了!& W# w! L, W% d; K! K% `* g

7 u5 d$ N/ p. K5 U7 z[ 本帖最后由 SMALLGHOST 于 2009-11-25 16:15 编辑 ]
回复 支持 反对

举报

6855299
发表于 2009-11-25 16:49:31 | 显示全部楼层 来自： 中国浙江台州
这个是用CAD的loft工具也就是放样，是根据各个的横解面拉伸出来的。你可以试下。我用的也是CAD2010。
回复 支持 反对

举报

SMALLGHOST
 楼主| 发表于 2009-11-25 17:41:17 | 显示全部楼层 来自： 中国浙江温州
谢谢"不川内酷",从你处以得到满意答案!9 C$ T/ D) s( M9 j
再一次谢谢各位的帮助!
回复 支持 反对

举报

ssunrise
发表于 2009-11-30 13:45:25 | 显示全部楼层 来自： 中国广东东莞
好久没用loft了，以前在3dmax里玩的多，cad还真好少用。
回复 支持 反对

举报

longe123
发表于 2009-12-2 12:18:31 | 显示全部楼层 来自： 中国湖北武汉
请问loft工具是什么在哪里啊？
回复 支持 反对

举报

xumyong
发表于 2009-12-2 17:13:59 | 显示全部楼层 来自： 中国广东东莞
这不是剪刀的模形吗，用放样是可以做出来的
回复 支持 反对

举报
