QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

查看: 5320|回复: 15
收起左侧

[讨论] 怎样提高冲头寿命

[复制链接]
发表于 2009-11-20 21:22:45 | 显示全部楼层 |阅读模式 来自: 中国安徽蚌埠

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

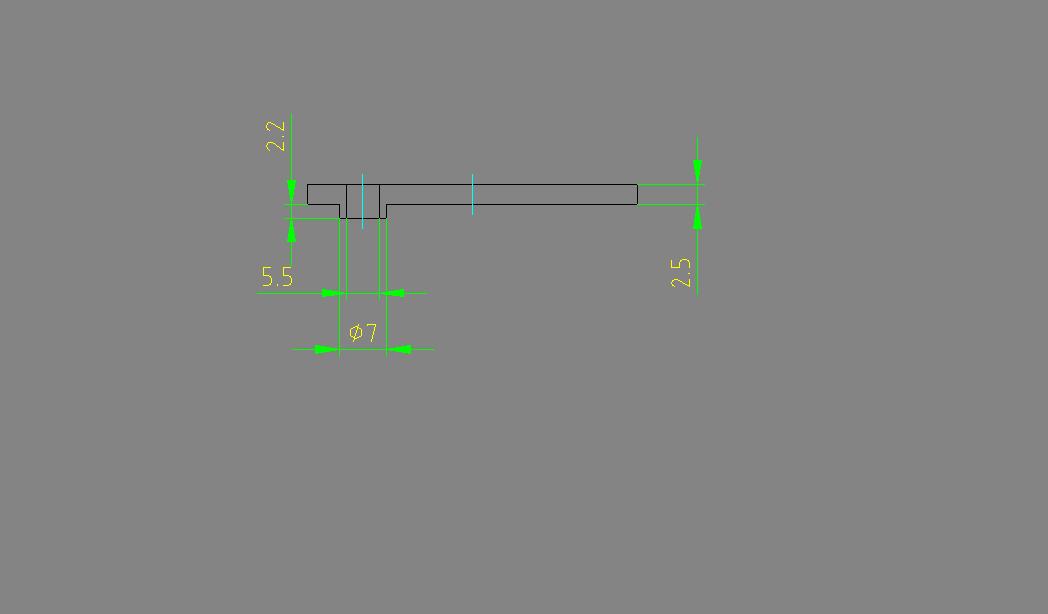

如下图翻孔部位,想采用级进模,但考虑到目前在生产过程中采用类似穿刺翻孔凸模(冲孔部位直径3.5,翻孔部位直径5.5,凹模直径7)容易损坏(圆周分布8个孔,一次冲出),但一时想不出好的结构,不知哪位同仁有类似的成熟经验,盼指点。
) @. Z! ]3 r! M! r" t 111.JPG

评分

参与人数 1三维币 +3 收起 理由
hxg168 + 3 好的提问

查看全部评分

发表于 2009-11-20 21:43:48 | 显示全部楼层 来自: 中国广东广州
我只是一个业余爱好者,所以只能帮你找些资料,希望对你有用:
. l! A4 i* f$ T' F$ `/ @7 [影响冲头使用寿命的因素浅析9 L* k3 B! p( v  r1 E
压力铸种铸造及有色合金2006年第26卷第3期
2 U5 _2 A+ `3 e8 x1 D影响冲头使用寿命的因素浅析% H9 J( L! U; J  ?' Z, P6 Q
修毓平(广州市鑫煜铸造设备材料制造有限公司)
8 M: C6 ?! N9 B% z; h$ ?中图分类号249.2文献标志码文章编号1001—2249(2006)03—0171—01
9 x# ^: j* e1 t冲头是压铸过程的耗品,直接影响压铸件的品质和成本.随着我国压铸工艺技术的不断进步,对冲头的认知程度相应提高.笔者根据多年工作经验与技术交流的积累,对影响冲头使用寿命的主要因素做粗浅的分析.# _! T3 Z9 V% v5 r3 e3 |' t
1冲头与套筒理想间隙冲头与套筒是相互依存的系统.一般讨论时常常假设冲头始终保持一定的圆整度和直线度在套筒中滑动.生产中其实不然.冲头与套筒间有一定的配合和间隙,过大过小都不好.理论计算和实践表明,理想的间隙约为0.1.压射时,当间隙超过0.1时,铝合金液就可能进入间隙,并出现烟火和窜漏,直接导致过量磨损和冲头寿命的减少;如果间隙远小于0.1,则带来与设定的冲压速度相冲突和不协调的危险.控制临界间隙必须从加工制造抓起,验收不能马虎.物理的热稳定性是基础.因此要保持理想的间隙,冲头须要冷却.从设计上考虑,冲头的使用寿命主要取决于温度控制.没有温度控制,将导致冲头的滑动间隙处于变数.直径越大问题越多.目前较有效的温度控制方法是用热电偶控温和回路反馈控制.具有好的冷却系统的冲头寿命就长.如设计时考虑通过冲头杆把充足的冷却水泵至端部,同时允许回水无附加压力自由流出,并根据冲头的直径计算出实际稳定的水流量,使之在冲头表面形成紊流而不是层流,就可以最大限度带走热量,保持理想间隙的稳定.
0 K  i) n2 F# O1 L/ H- a2冲头材质从材质考虑,国外冲头大多选用13钢或铍青铜.国内,选用铸钢或铸铁作冲头材料也很成功,且成本低.压机的周期,冲头的热导率,强度,壁厚,涂覆润滑油的方式,冲头直径,是否易更换等都是冲头材质选择和设计的参数,但最重要的还是成本.许多冲头用铍青铜,是因为其热导率较理想,平均值为100/(?),是钢材的4—5倍.但铍青铜的热膨胀系数也较大,比13钢高50%.由于套筒与冲头的膨胀率不平衡,将导致相互问的摩擦,空气的进入并产生后座力,尤其是大直径冲头,问题更突出.此外,13钢比铍青铜具有较高的强度和抗磨性.因此,大多小直径冲头用铍青铜并在其表面加耐磨环.此环与套筒完全接触,有助于减少摩擦,导出热量.耐磨环设计得好可减少更换时间,提高冲头寿命,降低成本.一般冲压4000—7000次更换耐磨环而不需更换铍青铜冲头.对较大直径冲头仍使用13钢,在开模和压射前对端部强制喷水冷却,以帮助散热和缩短周期.近来,也有在钢质冲头本体表面加一层的,这样可以充分发挥的导热能力,使冲头在套筒中滑动时直径稳定,从而降低成本,有利于保持冲头与套筒间清洁的摩擦表面.大多铜质冲头是铸造的.如果希望一个50的冲头压8000—12000次,较小直径的压50000次或更多,就需要用锻造件,它可以更耐热疲劳.. P* I( v5 C3 t" Y
3冲头润滑冲头润滑是延长冲头寿命的重要环节.例如,对13钢冲头的良好润滑将显着提高寿命至约12000次,并降低成本.不过,前提是选准选好和合理使用润滑剂.目前普遍使用的润滑剂有以矿物油为基含石墨与不含石墨的冲头油,以合成物为基的水溶性润滑剂,还有蜡质颗粒状润滑剂.这些品种各有千秋,难分仲伯,而石墨是最有效的润滑添加剂.润滑油中还必须含有多种添加剂,它们的作用包括调整粘度及表面张力,改善极压性能,稳定油膜,提高油膜牢度和耐高温性能,防腐防锈蚀等.因此,不能把对润滑剂的选用简单化,表面化,要权衡性能价格比.对于正常生产过程中冲压系统出现的问题和损坏,要检查润滑剂的选用,使用量及涂覆工艺是否得当,但也不可简单地全部归结于润滑方面的问题,因为正如以上所述,影响冲头寿命的因素是多元且交织在一起的.
4 c9 k/ p* g2 t( p总之,对冲头的设计和影响其使用寿命因素的分析可以多种多样,但没有万能的材料和设计,也没有万能的润滑措施.重要的是把它放到整个压射系统中去考虑.要同时兼顾套筒的配合,套筒的润滑,动作周期,重要部位的金属温度等问题.充分认识冲头材质,热控制及润滑的重要性,这对减少废品,降低工具成本,缩短停工时间具有重要意义.8 B' K# c6 Y# X7 ~$ \+ O
环型冲头在压铸上的运用
& c) h( [+ h: ^' Q; m提起压射冲头,人们自然会想起传统的球铁冲头或铍青铜;中头.然而球铁冲头导热性差、不耐磨,一次性投入成本低,现仍被不少压铸厂家在广泛的应用;而铍青铜冲头导热性好,表面硬度高,故其寿命较长,但一次性投入成本较高,相对性价比比球铁冲头要高故被较多有实力的压铸生产厂家应用。下面我想介绍一种性价比更高的新型压铸冲头带篆型压射冲头。! {, z( F8 J# O* d  X2 z
     传统压射冲头压室内运动状况,如下图所示:( ?4 ]/ e" |7 W3 Y& U
1.jpg * k; }/ i: y' n# F0 N+ C7 C% [
存在问题:
6 |8 e! _! L% u, M% L1.冲头与压室接触面积大,压射能量损耗也较大。
: p' D( @+ v2 M5 p1 E2.由于冲头与压室始终需要有间隙存在,容易在局部地方产生铅包冲头现象,使压室与冲头容量卡死,从而损坏冲头和压室。
5 o' q$ M/ ?: D0 O# g# R$ Y/ X3.由于压室与冲头存在一定的间隙,故在真空压铸时,抽真空的作用发挥并不明显。
7 F  R8 g0 I8 s, q3 B! O 2.jpg 4 E( v7 o1 f" s1 Z3 Q/ H: \1 ~* G
带环型压射冲头结构如下:
3 D1 A: n7 K# i# ]$ A5 o: {     它由用特殊材料制成的冲头环和具有表面硬化高,导热性能的铍青铜合金冲头及冲头连接器的。其工作原理:环具有一定的弹性,在压射时就像汽车发动机缸内活基环一样运动,带有开1:7的环不仅紧紧浮动地贴在压室表面运动,由于接触压室的面积小,减少压射时的能耗损失,而且延长了压室和冲头的磨损,从而做到冲头不与压室卡死,没有铅包冲头而产生的划痕,到压室的磨损也降到最低,有效的延长了冲头和压室的寿命。有数据表明,一般直径为?100  的冲头,在同等压室的状况下,用铍青铜的冲头它的寿命为5千模次左右。如用带环型冲头,则环的寿命为1万模次左右,环的冲头寿命约为5万模次左右。  (在更换其冲头环时用专用工具,使它能快运更换,减少停机时间,降低了压射成本。)
# ^" X, J. G9 q# J    由于冲头环在压射过程中处于浮动状态并贴紧压室,减少环性冲头与压室的间隙,在抽真空压铸时,其密封性会更好比传统的冲头在抽真空压铸时,真空度会更高,效果会更2005年中外压铸技术交流论文集另外,如果整体压室如下图所示

9 m" M$ Q) }' Y( g$ x0 v" Y( ] 3.jpg
: V1 i6 g& x, E. c! G压室                                           冷却系统2 g7 X2 f: N5 }8 K/ y
    用一套冷却系统来控制压室的温差,使压室不变形,避免压室温差过大,而产生椭圆(上下温差大引起的),弯曲(前后温差大引起的)。那么金属液更不容易从压室与冲头之间通过,有效阻止压室与;中头的磨损,并能延长它们的寿命。
; [+ z/ t* Q8 b' S. i    综上所述,由于冲头包铅不易卡死,提高了压铸的重复性,稳定了压铸工艺,提高了产品质量。环型冲头相对镀青铜来说,环型冲头性比更高,并且有助于发挥真空压铸的效果。所以,此类;中头在西欧发达国家已被广为采用。

评分

参与人数 1三维币 +1 收起 理由
hxg168 + 1 鼓励下,不太对头

查看全部评分

发表于 2009-11-20 23:11:59 | 显示全部楼层 来自: LAN
可以考虑分布进行,先进行预冲孔,简单的说,就是先冲个小孔,再用大冲头去冲,效果会好很多的。

评分

参与人数 1三维币 +2 收起 理由
hxg168 + 2 应助

查看全部评分

发表于 2009-11-21 15:51:07 | 显示全部楼层 来自: 中国山东济南
这种情况属于变薄翻边,具有冷挤的特性,因此冲头所受的轴向力非常大,特别是所加工材料为高强度钢板或不锈钢。要提高冲头的寿命,要注意以下几点:1、冲头材料,必要时采用进口材料,如瑞典壹胜百的XW-42,或者干脆到专业厂家定做冲头,如大连盘起;2、冲头采用台阶式结构,过度要圆滑,工作刃口尽量短,粗糙度要小,头部导正尽量设计成流线体,热处理要匀;3、装配间隙要匀。

评分

参与人数 1三维币 +3 收起 理由
hxg168 + 3 应助

查看全部评分

发表于 2009-11-21 16:31:54 | 显示全部楼层 来自: 中国广东佛山
原帖由 wan_zhon 于 2009-11-20 21:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif* j7 h" W+ O" g5 o
如下图翻孔部位,想采用级进模,但考虑到目前在生产过程中采用类似穿刺翻孔凸模(冲孔部位直径3.5,翻孔部位直径5.5,凹模直径7)容易损坏(圆周分布8个孔,一次冲出),但一时想不出好的结构,不知哪位同仁有类似的 ...
按楼主所述应属1mm板材想冲穿刺翻孔,不道材质是什么。穿刺翻孔通常都不冲预孔,冲预孔翻孔一次完成。% ^4 v; K- |/ l
楼上说的比较清楚了, 补充一下, 刃口热处理最好回火, 让冲头有点韧性。

评分

参与人数 1三维币 +2 收起 理由
hxg168 + 2 应助

查看全部评分

 楼主| 发表于 2009-11-21 22:24:54 | 显示全部楼层 来自: 中国安徽蚌埠
我想知道的是如果选用好的材料、结构以及热处理或购买盘起的(有相似结构),正常情况下冲头的寿命(料厚2.5和3两种,酸洗钢板)。目前使用的是我们自己制造的,使用寿命最多的一次为5万冲次。
发表于 2009-11-23 09:10:03 | 显示全部楼层 来自: 中国广东东莞
我想請教一下樓主,酸洗鋼板的厚度通過擠壓,可以變到原有厚度的30%嗎?
( }% @3 Z: }. v* K: J0 v) g/ I6 j7 S+ K1 Y; m8 ~# j# c7 @" V  H6 p
你們用多少噸的啤機做的?
发表于 2009-11-23 11:02:24 | 显示全部楼层 来自: 中国辽宁沈阳
要知道你的冲的材料的硬度 , 在选择你 冲头的材料不一定越硬的材料就一定越好 要根据实际的情况来选择你的冲头材料 你所说的线切割 和慢走丝 都是维修的方法
 楼主| 发表于 2009-11-23 21:25:48 | 显示全部楼层 来自: 中国安徽蚌埠
原帖由 tycat 于 2009-11-23 09:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 _' `- w2 W  v
我想請教一下樓主,酸洗鋼板的厚度通過擠壓,可以變到原有厚度的30%嗎?
. p1 C4 f( \# Q- }% c- y5 d
3 x5 Z; F0 _7 Y( \' ~+ P: s" }你們用多少噸的啤機做的?
! S& p4 x# W& O8 [6 Q8 m
明天我去仓库查看一下钢板的牌号
 楼主| 发表于 2009-11-23 21:43:01 | 显示全部楼层 来自: 中国安徽蚌埠
原帖由 tycat 于 2009-11-23 09:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ G! w  ^4 a5 A: O1 R: Q
我想請教一下樓主,酸洗鋼板的厚度通過擠壓,可以變到原有厚度的30%嗎?( z' ?$ L" B" I4 B# S1 R
( q* F, L. T+ d* Q6 l1 x9 ^4 B2 E: m7 D
你們用多少噸的啤機做的?
6 m7 ?, R$ J: y# J6 d) }0 t
这种结构不属于挤压,属于变薄翻孔。我们多数情况下使用spcd冷板。有时也用spcc。下图为使用的凸模结构。  ^( O. ?$ [; i8 f0 Y9 n: E! V
发表于 2009-11-23 21:50:37 | 显示全部楼层 来自: 中国四川成都
我们经常采用先预冲孔,再翻孔的做法,材料选用Cr12MV.效果很好。
 楼主| 发表于 2009-11-23 22:03:58 | 显示全部楼层 来自: 中国安徽蚌埠
原帖由 XD888 于 2009-11-23 21:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 U* x( F4 _, ~2 R% \% `1 `
我们经常采用先预冲孔,再翻孔的做法,材料选用Cr12MV.效果很好。
, G+ J. U3 `: _
请问冲孔凸模的寿命有多高?
发表于 2009-11-24 11:22:05 | 显示全部楼层 来自: 中国广东佛山
表面镀咯应该可以提高强度
发表于 2009-11-25 22:34:15 | 显示全部楼层 来自: 中国广东东莞
這種工藝中沖頭受到較多的擠壓力,側壁應該磨損比較嚴重。
6 {0 `1 O% D) _2 M, Z% X- N, N. @. }- h( i- |3 N, t; [( `
建議做耐磨涂層,比如滲氮,在不改變基材(至少是SKD11)情況下,壽命應該可以提高一倍左右。1 G3 c/ c% b+ o. e+ D. ~

. M0 k' j1 W( f8 d! q6 }如果是連續模,建議先沖小孔,這樣翻孔沖頭頭部不用做成平的,壽命會好很多。" O* u7 }) \' u: e
0 W, l: U( p# ]# d7 f4 x  ?% k
[ 本帖最后由 tycat 于 2009-11-25 22:36 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
hxg168 + 3 应助

查看全部评分

 楼主| 发表于 2009-11-26 20:45:02 | 显示全部楼层 来自: 中国安徽蚌埠
现在主要问题是在使用过程中冲孔与翻孔的过渡部位经常折断。
发表于 2009-11-26 21:40:08 | 显示全部楼层 来自: 中国广东东莞
這個很常見,因為那個部位受到很強的側向擠壓力。
% ~3 i% _; Q9 H' n  ~
" j( I0 H% K- a! u發給沖頭的圖紙上來看看,最好標注易斷裂位置。
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
