请问大家如何在工程图中做出平行的截面？

pariel · 发表于 2009-11-9 22:47:07

您需要登录才可以下载或查看，没有帐号？注册

x

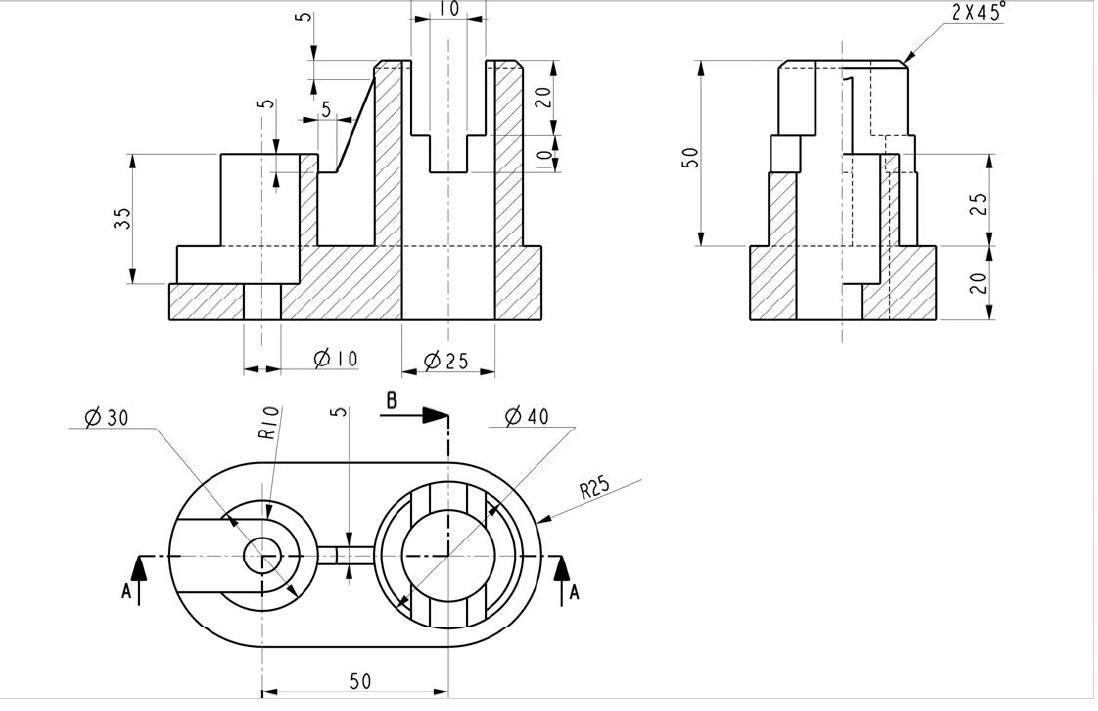

在一个视角的左右两边各是不同但平行截面的切面图。
如下图。

mayue168 · 发表于 2009-11-10 12:13:47

AB视图吧，可以用梯形剖视图啊

mayue168 · 发表于 2009-11-10 12:25:09

双击要显示剖面的视图－剖面-2D-偏距－双侧－完成－键入剖面名称－进入3D视图－选择绘制切割先的平面－按照你自己的意图画好切割线－点击对钩回到2D视图－在切割区域选择“全部（对齐）”，就OK了
