[求助] 这个图用怎么办法画?

[复制链接]
发表于 2009-11-9 13:53:31 | 显示全部楼层 |阅读模式 来自: 中国广东潮州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

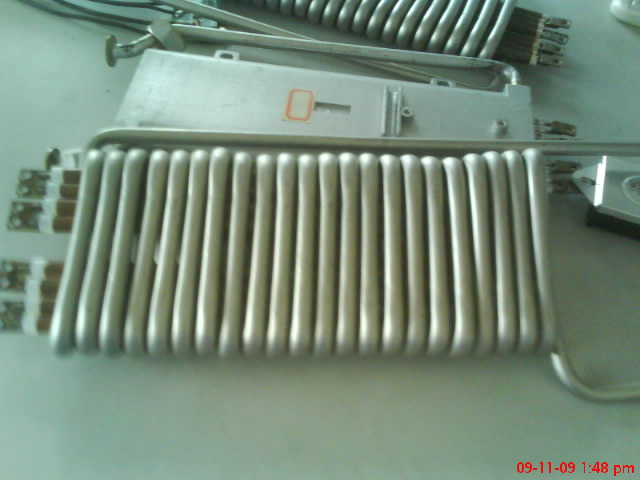

高手帮帮忙这个图用怎么办法画?
 楼主| 发表于 2009-11-9 14:00:47 | 显示全部楼层 来自: 中国广东潮州
怎样可以做到好像螺纹那样转呢?
 楼主| 发表于 2009-11-9 14:03:10 | 显示全部楼层 来自: 中国广东潮州
用关系怎样搞?和不用关系怎样搞?
发表于 2009-11-9 14:57:47 | 显示全部楼层 来自: 中国广东佛山
请高手出来~我也想学习
发表于 2009-11-9 15:21:57 | 显示全部楼层 来自: 中国辽宁沈阳
画一圈然后阵列……
! j* A" R4 F: r& N7 i( _我不是高手,进一步的问题我回答不了: r: m! X6 d5 k1 [
图片中的东西怎么看都像手工制作……
) Y, }( ]8 h: q* l5 kcad出个示意图就可以了
 楼主| 发表于 2009-11-9 15:56:40 | 显示全部楼层 来自: 中国广东潮州
不是阵列的!是螺纹那样转呀!要用关系搞的!不会!有高手会吗?
 楼主| 发表于 2009-11-9 15:58:11 | 显示全部楼层 来自: 中国广东潮州
我想学画法!
 楼主| 发表于 2009-11-9 16:04:39 | 显示全部楼层 来自: 中国广东潮州
好像电话线那样转!没有人会?晕!
发表于 2009-11-9 22:43:13 | 显示全部楼层 来自: 中国安徽合肥
高手呢?# t; r7 X& z. Y& ~! {( h8 P. a
我来了!( v* h7 B7 T# z* |3 B  i

4 Q% t7 R, I3 b( C7 ~: Z[ 本帖最后由 yls1018 于 2009-11-9 22:45 编辑 ]

7.part1.rar

2 MB, 下载次数: 105

7.part2.rar

2 MB, 下载次数: 65

7.part3.rar

2 MB, 下载次数: 64

7.part4.rar

2 MB, 下载次数: 62

7.part5.rar

2 MB, 下载次数: 58

7.part6.rar

974.6 KB, 下载次数: 69

发表于 2009-11-9 23:58:24 | 显示全部楼层 来自: 中国江苏常州
不错,为楼上鼓掌。
 楼主| 发表于 2009-11-11 08:12:06 | 显示全部楼层 来自: 中国广东潮州
好东西,谢谢啦!!
发表于 2009-11-11 12:41:56 | 显示全部楼层 来自: 加拿大

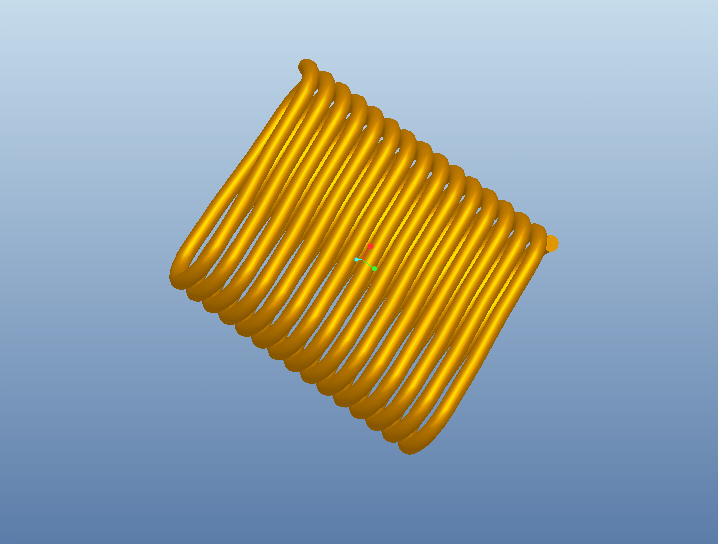

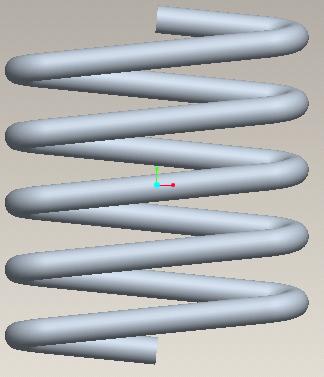

自己画过类似的,但是是三角形的,我想差不多少,也算提供各思路吧!
$ {. @* q  g& V3 U' L$ c/ P0 z两种方法作的!
" ?0 m. ?# D' f: A6 q: [* ^  y
' {2 e; l- O+ i0 a9 H' Y9 F[ 本帖最后由 zorro2 于 2009-11-11 12:45 编辑 ]

Desktop.part1.rar

1.81 MB, 下载次数: 67

Desktop.part2.rar

1.25 MB, 下载次数: 64

发表于 2009-11-11 13:53:08 | 显示全部楼层 来自: 加拿大

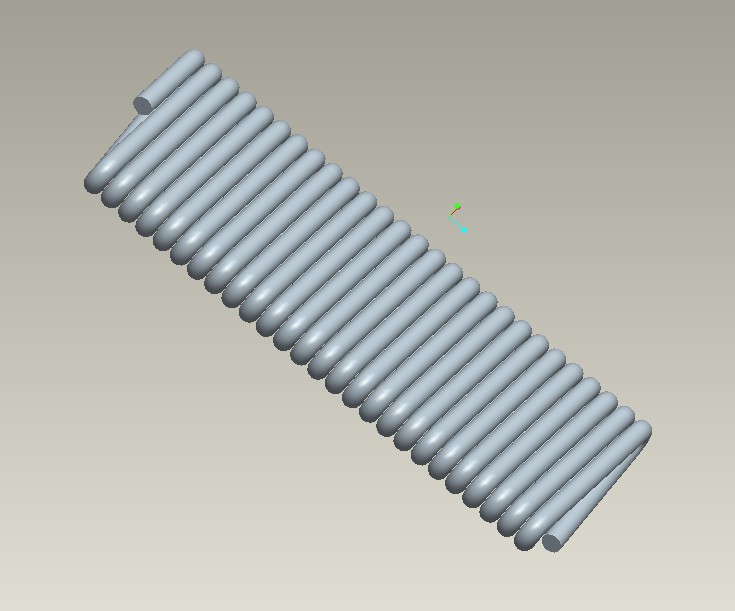

又画了一遍!用的自己的第二种方法!
发表于 2009-11-11 14:04:35 | 显示全部楼层 来自: 加拿大
九楼的高手,用你的方法画出来的零件,如果螺距较大,就与实际有差别!

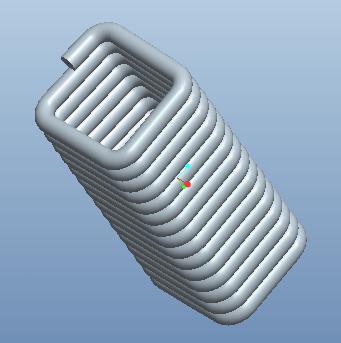

发表于 2009-11-11 14:09:14 | 显示全部楼层 来自: 中国北京
厉害,我前两天看了这个贴,没做出来,学海无涯
发表于 2009-11-11 15:07:00 | 显示全部楼层 来自: 加拿大

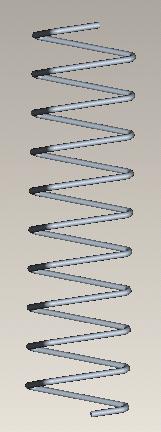

再来一种方法,曲线上找点!

111.prt.rar

576.31 KB, 下载次数: 43

发表于 2009-11-11 17:31:10 | 显示全部楼层 来自: 中国广东深圳
说一个思路,中间画一个实体,然后在实体表面做一个包络曲线,然后就是扫描。
发表于 2009-11-11 18:16:51 | 显示全部楼层 来自: 中国浙江衢州

回复

做了一个上传prt

prt0001.prt.rar

132 KB, 下载次数: 29

 楼主| 发表于 2009-11-12 19:45:06 | 显示全部楼层 来自: 中国广东潮州
好办法!好办法!
发表于 2009-11-12 19:48:17 | 显示全部楼层 来自: 中国广东深圳
扫描应该就可以了吧
发表于 2009-11-13 00:23:25 | 显示全部楼层 来自: 中国湖北鄂州
先螺旋扫描一个曲面,在拉伸一个曲面,求出交线,扫描即可
/ t  k( Z: B# j& h+ P- I5 Z1 Z! c8 P2 }5 E* X
[ 本帖最后由 gzqin 于 2009-11-13 00:43 编辑 ]

2.prt.rar

1.01 MB, 下载次数: 29

发表于 2009-11-13 13:22:04 | 显示全部楼层 来自: 中国广东中山
学习一下
发表于 2009-11-18 00:18:44 | 显示全部楼层 来自: 中国广东深圳
奇怪,怎么会打不开啊
发表于 2009-11-18 08:58:46 | 显示全部楼层 来自: 中国江苏苏州
好好学习下!
发表于 2009-11-18 21:07:00 | 显示全部楼层 来自: 中国广东中山
先用一个曲面(形状像你弯的那样)与一个螺纹扫描曲面相交得到扫描轨迹,再扫描就OK了!!
