麻烦大家看看下图该如何做？（装配图剖面线问题）

mliu · 发表于 2009-11-5 22:03:48

您需要登录才可以下载或查看，没有帐号？注册

x

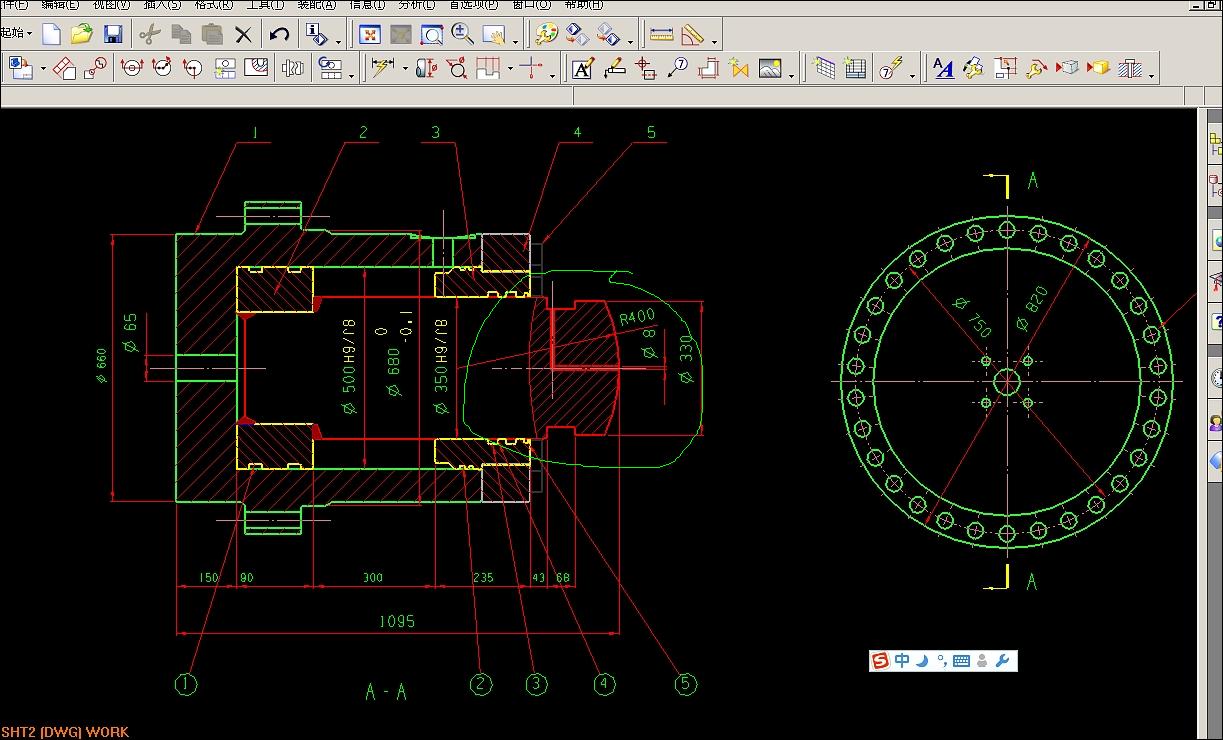

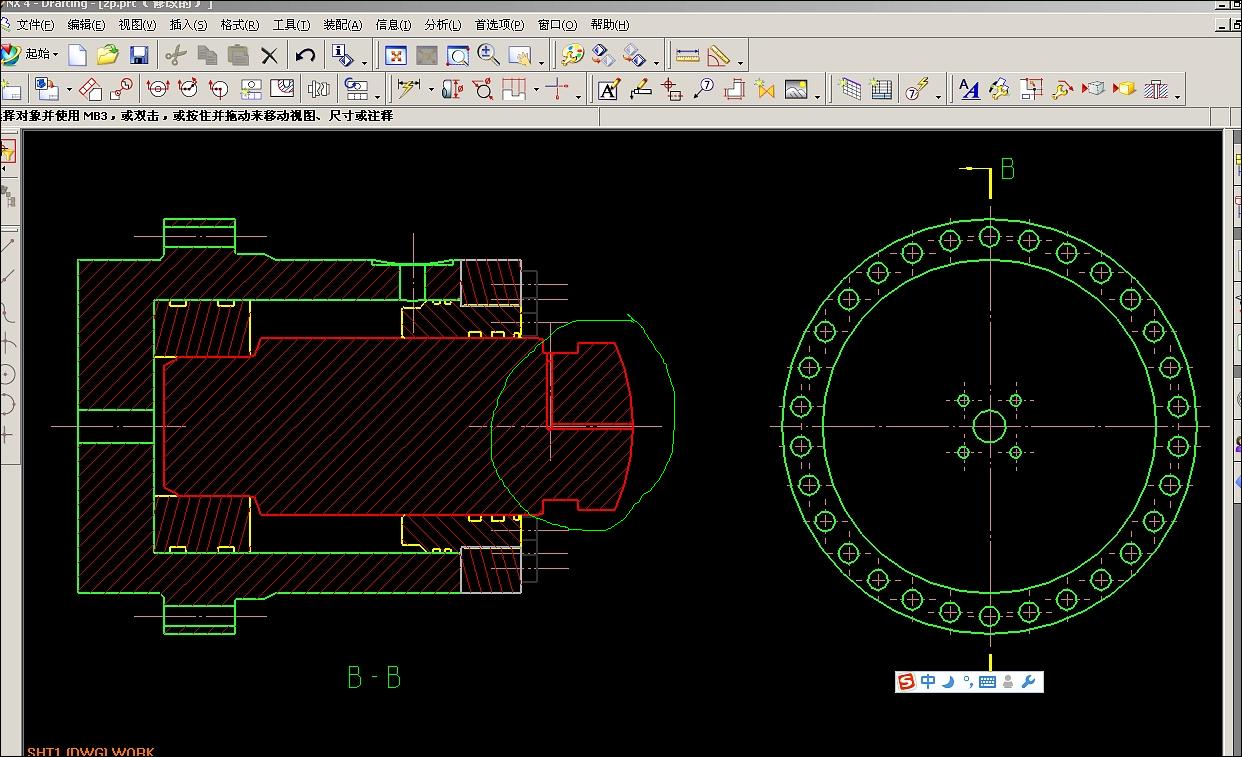

怎样才能把图15中的活塞杆剖视图做成图16的样子？只有局部有剖面线。我用的方法感觉太麻烦，大家有什么好方法多多指教啊。

mliu · 发表于 2009-11-7 09:17:51

顶一个，不知道各位碰到这样的问题该怎么做？

beyond2009 · 发表于 2009-11-7 20:39:57

将活塞杆设置为“非剖切件”再手动局部添加剖面线。

mliu · 发表于 2009-11-8 18:20:33

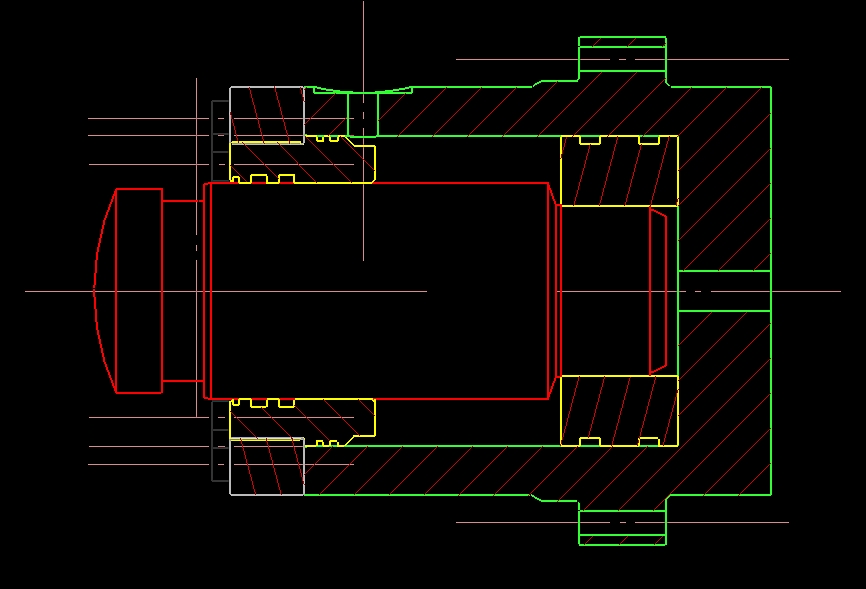

将活塞杆设置为----非剖切件---就是上图所示的效果了，不能体现出杆端得两个润滑油孔了。这样显然不合适。

skyhawk789 · 发表于 2009-11-8 21:21:10

PART 档上来试试!

beyond2009 · 发表于 2009-11-8 21:27:35

嗯，是那样，那就剖开后隐藏活塞杆的剖面线再局部添加。

mliu · 发表于 2009-11-8 22:33:49

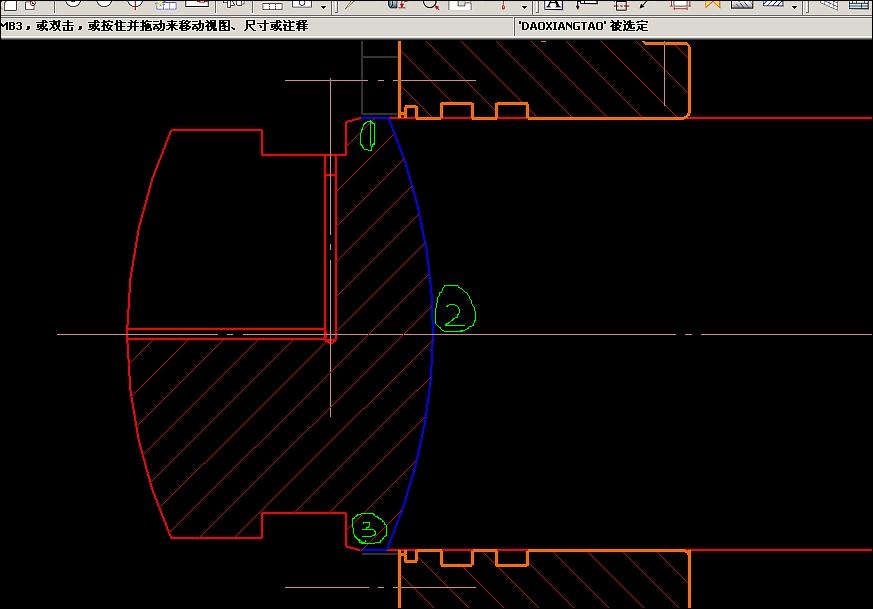

这样的话要----展开视图---作三条辅助线，然后再用---剖切线----选边界。
不知道用---编辑---剖面线边界---这个命令可不可以，我是没做出来，不知道大家有什么好方法?
