在UG装配图剖面线问题

mliu · 发表于 2009-11-5 10:16:38

您需要登录才可以下载或查看，没有帐号？注册

x

在剖切装配图时，能不能使剖面线角度只呈现45°和135°这两种角度？

yanxixi510 · 发表于 2009-11-5 12:37:21

NX 7.0 里多了这个功能刚好能满足你的要求

yanxixi510 · 发表于 2009-11-5 12:41:03

你看看
正面发图片？？？？

mliu · 发表于 2009-11-5 14:34:35

谢谢，我用的是4.0的，不知道有没有这个功能？

阿帕奇 · 发表于 2009-11-5 17:03:45

默认的就是啊

mliu · 发表于 2009-11-5 21:42:24

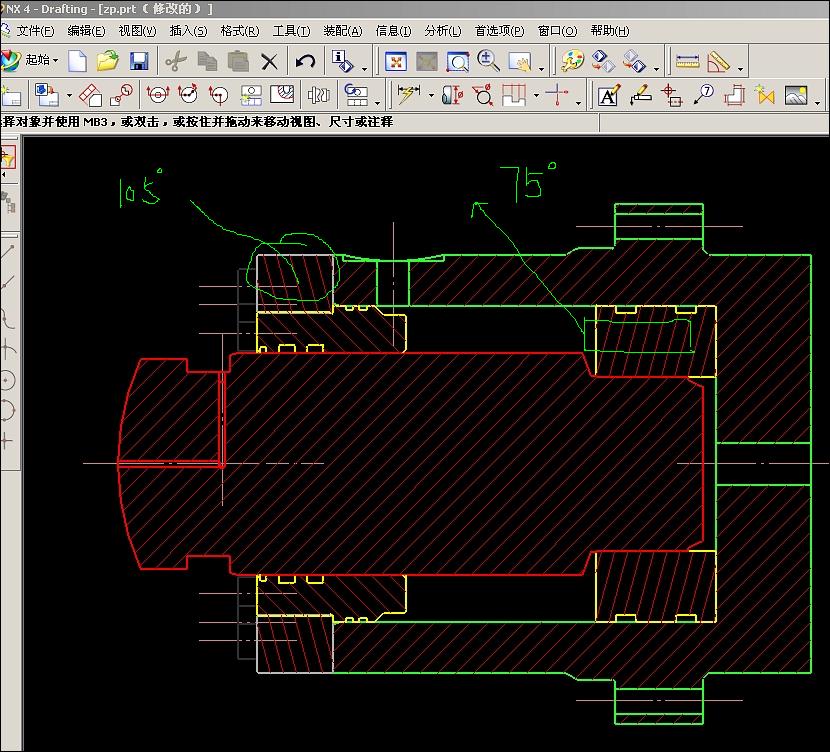

可我的怎么就不行呢？你看看我做的剖视图。不知道问题出在哪里了？

qukewei1980_200 · 发表于 2009-11-6 08:25:58

可以改的，我用的5.0，只要选中剖面线，击右键，选中样式，你可以改角度了。很方便的。

[ 本帖最后由 qukewei1980_200 于 2009-11-6 08:41 编辑 ]

mliu · 发表于 2009-11-7 09:16:03

没明白我的意思啊

beyond2009 · 发表于 2009-11-7 20:36:13

mliu · 发表于 2009-11-7 21:12:03

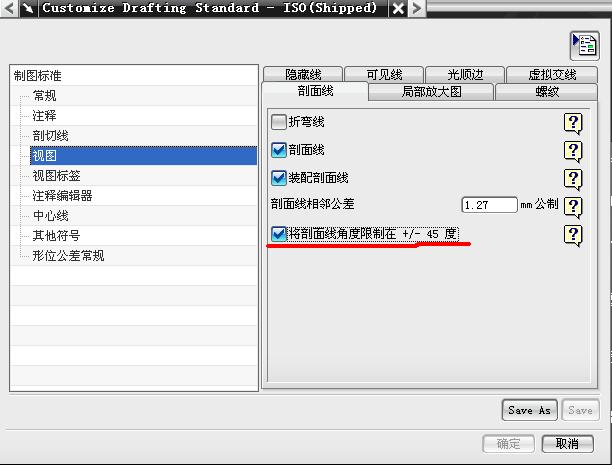

我的4.0的，好像没啊，不知道能不能从环境变量中设置，其实用样式可以方便修改的，问题是我以DXF格式导出到CAD中剖面线会变成原来的样子，就是在UG制图中未用样式编辑以前的样子，关键是有时候在CAD做剖面线的时候很烦，老是不成功。

beyond2009 · 发表于 2009-11-7 22:30:41

那是因为你手动改了剖面线的方向后，更新视图时NX会再自动生成剖面线，编辑完后在首选项里把“装配剖面线”关掉就不会变了。

yanxixi510 · 发表于 2009-11-8 12:35:20

关掉就不会变了吗？
学习咯

mliu · 发表于 2009-11-9 09:49:19

呵呵，谢谢版主啊。

心灵旅途 · 发表于 2013-2-1 15:13:25

beyond2009 发表于 2009-11-7 22:30 static/image/common/back.gif* R/ k7 K5 [" `% ?+ y$ R
那是因为你手动改了剖面线的方向后，更新视图时NX会再自动生成剖面线，编辑完后在首选项里把“装配剖面线” ...

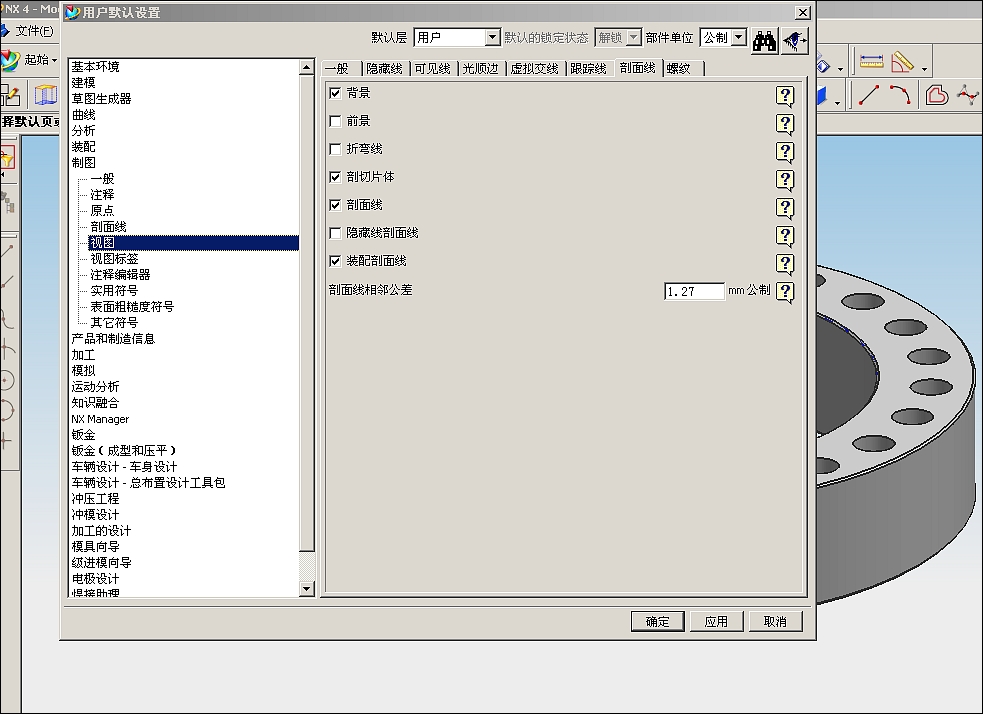

版主是正解。首选项-视图-截面把装配剖面线更正！！弄了好久总算知道了
