UG斜孔设计

zj146520 · 发表于 2009-10-29 22:24:39

您需要登录才可以下载或查看，没有帐号？注册

x

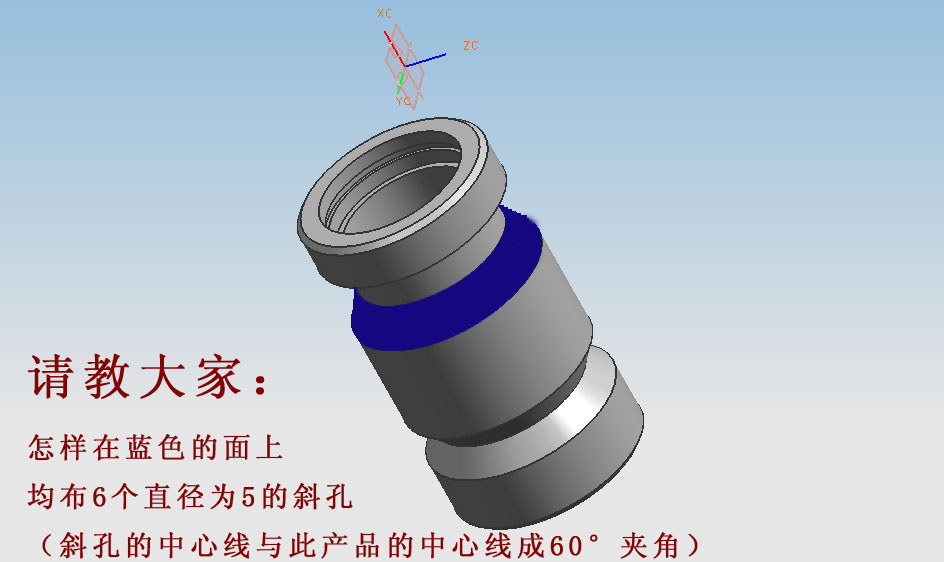

小弟初识UG，有如下问题清高手帮忙！！！不甚感激！！！
（问题在压缩包的图片

里）

[ 本帖最后由 zj146520 于 2009-10-30 16:09 编辑 ]

WHC44 · 发表于 2009-10-30 07:47:41

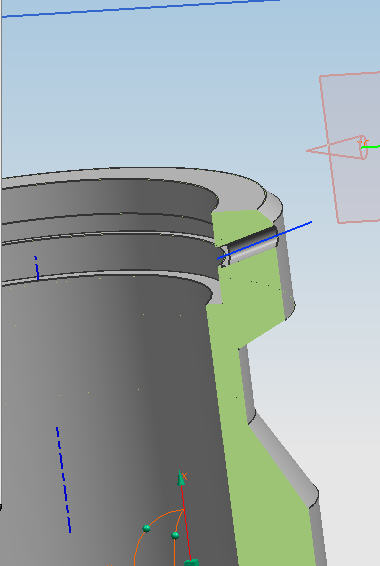

请把问题描述清楚，你想达到什么样的效果，或者出了怎样的问题，只有图片看不出来，请加文字说明。我猜了一下，你是否是想在管壁上打一个斜孔？如果是可以用草图绘一线段，然后用管道布尔减。

liusihai520 · 发表于 2009-10-30 09:41:02

命令是需要灵活去利用

yu2000 · 发表于 2009-10-30 10:14:19

问题好笼统

xcrxxc · 发表于 2009-10-30 21:56:33

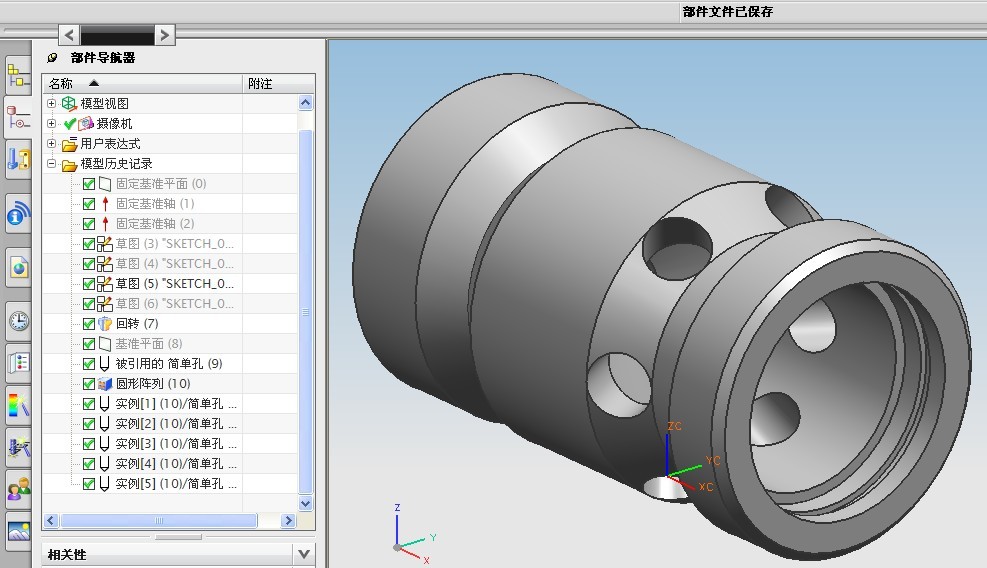

看如图效果

105011020 · 发表于 2009-10-31 08:20:15

我看他说得很清楚啊，值可惜我是新手，帮不上忙。。

mojuseji · 发表于 2009-10-31 09:28:38

:) :)

zhmstar0310 · 发表于 2009-10-31 10:47:21

计算一下各个面之间的角度可以知道怎么回事了。

cqwqa · 发表于 2009-10-31 20:07:23

楼上说有很楚了撒

jickchen2008 · 发表于 2009-11-7 15:04:26

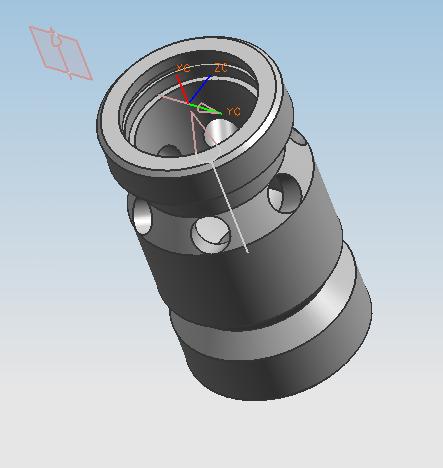

先做XY剖面，在上面做60的基准轴，就出来的。

zj146520 · 发表于 2009-11-15 19:50:10

请问楼上用的是哪个版本的UG???

xuelang116116 · 发表于 2009-11-16 23:49:47

在基准面上做个旋转。然后布尔运算再阵列就行了

三维人生 · 发表于 2009-11-17 08:48:02

楼主还真有意思，我看了你的源文件，这么简单，做那么多草图干嘛？何必为中心线做一个草图呢？

hnld888 · 发表于 2009-11-17 13:22:32

不是很难感觉

livermore · 发表于 2009-11-19 19:29:25

我很同意这个做法! 很多的时候在园上都是这么做的!

ZHGLHW · 发表于 2009-11-22 13:24:22

看了知道问题，不知道怎么解决

ZHGLHW · 发表于 2009-11-22 13:25:17

看了知道问题，不知道怎么解决

kuiwu · 发表于 2009-11-23 11:54:42

这道题
我下了练习一下
谢谢了

gjj11375 · 发表于 2009-11-23 21:04:27

很简单啊
你再建立一个坐标系在那儿然后偏个角度就好了

zdz1980 · 发表于 2009-12-24 07:52:42

建个基准平面，夹角60度，在基准平面上打孔就可以了
然后再旋转复制

hxhtz · 发表于 2009-12-24 08:56:12

提示: 作者被禁止或删除内容自动屏蔽

l2689 · 发表于 2009-12-24 21:23:07

謝謝，高明

yangposl · 发表于 2009-12-29 12:58:38

做基准面，就可以

canon75 · 发表于 2009-12-29 12:59:35

提示: 作者被禁止或删除内容自动屏蔽

shao6681021 · 发表于 2009-12-29 13:14:49

可以直接用孔功能做出来
