手工绘图在机械设计的作用

machangqin

计算机的普及，绘图软件的广泛运用，全部机械化的运作，导致大部分人手工绘图的懈怠！“一手好字被电脑搞乱”道理好像一样的。

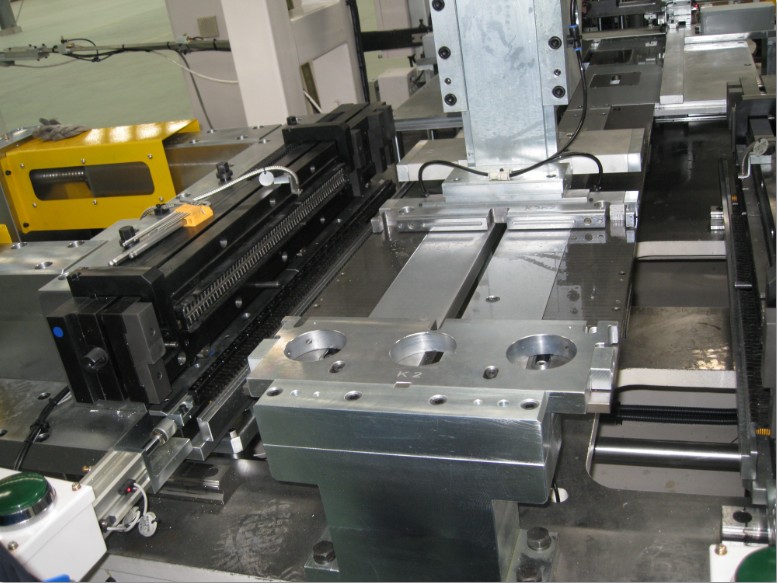

) s- r  i. F1 F, r  H3 c一次我与同事去考察一设备要求我们改造设备上某些机构（如图），但是也要符合他们安装工件，我们就去测绘，手工画图远比软件绘图要快，带了电脑，当手工绘图时一开始无从下手，到最后图绘好了，结果只有自己能看的懂 ，只有再转到电脑上时我的同事才能看懂 ，在学校都是手工绘图，工作之后软件会了，结果手工绘图不熟练了！悲哀呀！呵呵
0 o# V* U/ B6 I# X! E3 i不知道大家对于手工绘图怎么看待得？

冷冬

手工绘图应该算是一项基本功，诚如楼主所言现在手绘的功底已经渐渐不被人们所重视。
* o0 J8 \/ X7 h! l. ?但是如果手绘的功夫不行的话确实是机械行业的悲哀。
$ Q( R& H  L9 A, r6 l. T尤其是象我国这样对机械行业还相对落后的国家，去国外参加展会大多数搞机床的厂家去参观无非是想学些东西。
但是现在国外的展会是不允许拍照的。更别说是用软件来绘制了。那么手绘就成了重中之重，好的方案好的设计方法，可以快速的用手绘的方法进行记录。
所以，手绘或草绘还是要加强的。

gaoyns

在上世纪90年代以前计算机应用还未普及，手工画了二十多年图，在图板上弯腰驼背干一天，真是苦不堪言。用计算机绘图后，深感设计工作轻松了不少，随着绘图技巧的提高和软件的不断更新，绘图劳动动量大减，绘图效率也大大提高，这是不争的事实。但在测绘、构思机构图时还是要用手工画草图的，这时的速度可能比机绘还快，但画正规图时机绘就比手绘快多了，特别是在原有基础上改图，或复制某图的一部分时，手工更无法与之相比。

machangqin

回复 2# 冷冬 的帖子
( I0 Q' |/ v) Y0 w说的很对，所以我也在学习了，看一眼知道个大概形状，比一下知道大概尺寸，这是我以前的上司教我的！
7 u0 ]5 \: D0 q  W2 A% M回复 3# gaoyns 的帖子
; C5 t# X" l5 n+ i对于一般的备件改造，就像二楼说的，不能拍照，又没有原图，只有靠手绘记录，机绘确实是方便、快捷，但是自己的技术不强（说的是公司的实力），只有学习别人的再加以改进，如果只单靠强记形状是不能完成的，所以手绘在这时就变的很重要。谢谢老大的见地！
0 n, V, m9 m! g# C( t4 w2 N4 X/ Y大家手工绘图怎么样？
/ k: N# _, s4 g$ }5 G欢迎大家讨论！
/ T$ V* {+ Z# g- K7 L
# S% Y" s, a# x/ n. j[ 本帖最后由 machangqin 于 2009-10-22 10:58 编辑 ]

ftgww123

除了少数对机械有偏好和追求的人士，手工绘图的衰退是大势所趋，难以复兴了。

开亮

我是从手工绘图转到计算机绘图，现在又转为用圆珠笔直接草图，各有长处。
一图胜百字。促进沟通，哪怕是张草图。

JH2006

做方案或画草图时，手工有着电脑无法比拟的优势。基本上手工可以做到手随心动，而用电脑还得估摸着是用直线，圆弧啊，还是啥子曲线来着，很容易打乱人的思维连贯性。所以如果要求快速表达示意的话用手工较好，而要直观，精准的话用电脑较好。

Gloria.Wu

在构思方案及学习别家的新思路时，手绘比电脑绘图要快，在精准的设计时电脑当然要快的多，个人认为：一个有能力的技术人员，应努力使自己手绘也行，电脑绘图也精。

zamcompy

手工测绘是基本功，特别是有尺寸感的测绘是高手才能做到的。可惜现在不重视啦。因为现在的工程技术人员没有了必要的培训进修制度啦，都是在自生自灭地发展

ftgww123

我工作中纯粹手工制图的经历有7、8年，绘制图纸数以千计，现在测绘产品还是先手工绘制草图，方便快捷，环境等条件要求低。对于有志于成为机制专业人才的人士来说，确实是一项必备的基本功。
     我在面试新进大学生的时候，总会提供一件非常简单的轴类零件，让他们展其全部所学，手工绘制一张尽可能完整的图纸，然而深感悲哀的是，看得过去的不过十之一二。我知道这不能完全责备学生，一半的责任在学校教育。这种情况何时才能改观呢？

[ 本帖最后由 ftgww123 于 2009-10-22 18:14 编辑 ]

eastlakewater

同事说;那次到一家大型的国有企业里面去偷学德国的一种机器
' ~" a  z1 l: W) N/ [) ]费了两条中华才让车间主任同意周六下午2点后除了2个操作工外全部休息
7 ?+ V* m# f7 K8 g1 K  X手里只是有10多张纸张和一支笔，一把卷尺，一把游标卡尺，一个数码相机。
一套价值1KW多的设备必须在5点下班前完工，
% l% {2 Z  S% i( D用电脑是不可想象的。

lfjliu008

之前学校学手工绘图, 出来工作也是手工绘图.
再后来有了电脑绘图,  费了时间才学会.
现在是手工绘草图, 电脑出图.

huzi0222

我一般构思画图的时候还是用手绘，支持！！

长夜未央

我觉得手工绘图是基本功，这就和我们读书时学机械制图一样。

xuqiangbisheng

以后，手工绘图只能在教学中发挥更大作用了，手工绘图能更好的培养三维想象力

pss0902

手工绘图是做设计工作最基本的一项技能，永远都需要，尤其在现场解决问题、测绘、以及相互之间的沟通，都是最直接、最便当的手段，甚至在做设计方案时也是手工勾绘~~~

zga3318060

一般地将，现在电脑普及了，很少用手画大张图纸，但是进行一些方案草图是必须要手工画图，而且手工画图应该是做设计的一项基本功

lqy840905

手工绘图是学习机械制图的基础，通过过手工绘图感知到机械制图的基本元素如线条的分类、零件的空间实体想象、图面的整洁和规范等，在测绘零件实物时使用手工绘图也是快速的，但手工绘图的精确性较差，当下达正式生产图时应尽量使用电脑制图，电脑制图的精确性和比例性是手工制图无法比拟的。所以作为一个优秀的机械设计人员，手工绘图和电脑制图都是必须掌握的基本技能，缺一不可。

eric.bo

当然计算机绘图了，计算机绘图使制造业飞速发展，以前工程师做个机器开发要一年时间，现在两个月可以了。而且失误手工绘图少多了。因为在做装配图是方便多了，可以很方便检查各零件之间专配关系。手工绘图是基础，这无可否认，在学校学习时是一定要学的。现在如果出来后你说你只会手工绘图，看看哪家公司会请你。

周晓鸿

应该都要精

HF小钢炮

手工绘和计算机绘各有长处，但用的着的时候应该都要会。
" a  h+ a* A/ a" \可我两样都不怎么样？？？得努力！！！

xixihehe

测绘的话，当然还是手工绘快，总体的结构和部件使用简图：标注好关键尺寸和运动参数；具体的零件则要考虑到外形和安装了

20042153

方案构思的时候，手工绘图快，灵活。关键是还有一个“用铅笔思考”的好处。
