UG建模的问题。如何将如图所示的筋位去掉

scqinli · 发表于 2009-10-20 20:37:44

您需要登录才可以下载或查看，没有帐号？注册

x

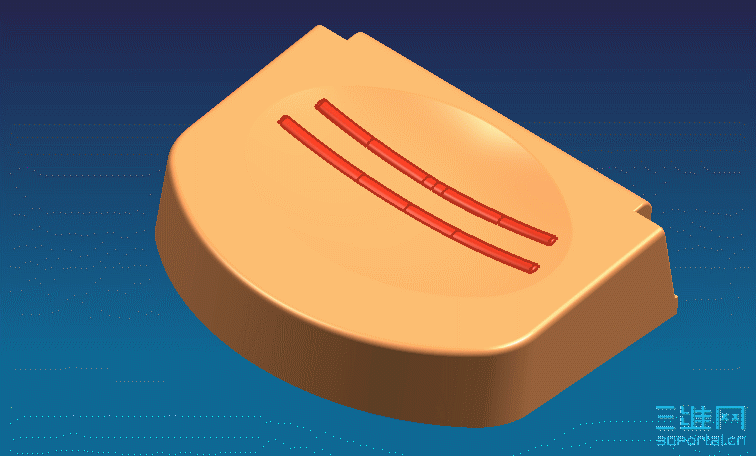

如何将如图所示的筋位去掉？我用简化体简化不了这两个面。替换面也不能替换掉。删除孔也删不了。我想析取面，再补孔，再剪切掉实体，但用通过网格曲面，N边补面做出来的面不光顺。
真是被UG打败了，向各位高人求教。

[ 本帖最后由 scqinli 于 2009-10-23 14:04 编辑 ]

liuxs · 发表于 2009-10-21 11:18:09

先扩大面，再修剪，然后合并面

scqinli · 发表于 2009-10-21 17:10:40

感谢您的相助。

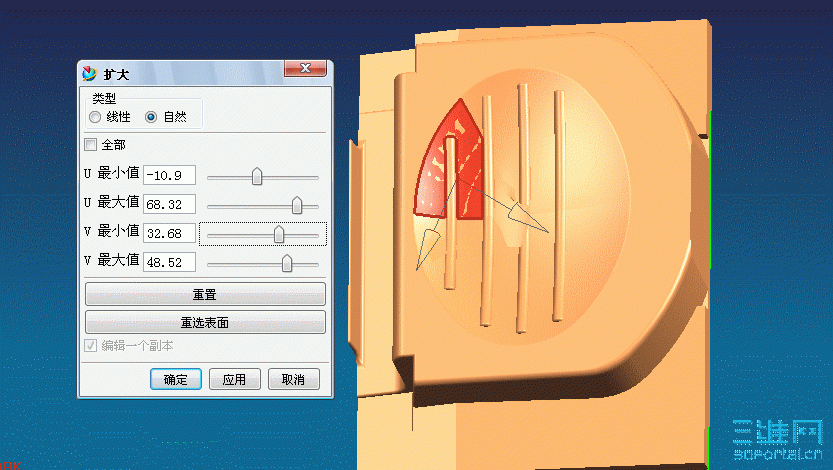

扩大面不能扩大这种多个面片组成的曲面

andy1414 · 发表于 2009-10-22 08:31:53

不發prt上來，你就自己留著吧

love2015 · 发表于 2009-10-22 12:46:19

替换啊，简化啊，好多方法都可以用啊

scqinli · 发表于 2009-10-23 18:02:40

发上来了。师傅

WHC44 · 发表于 2009-10-23 21:54:53

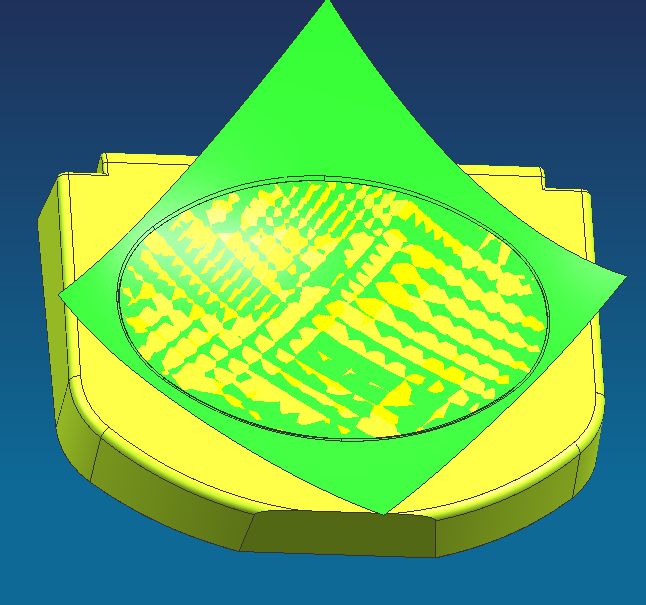

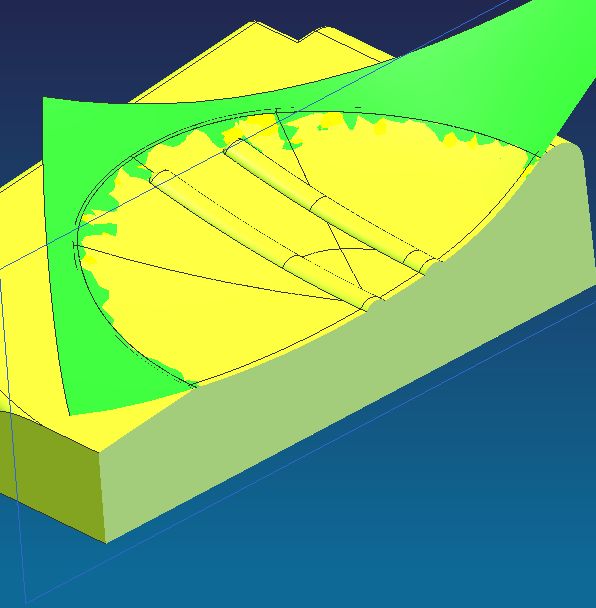

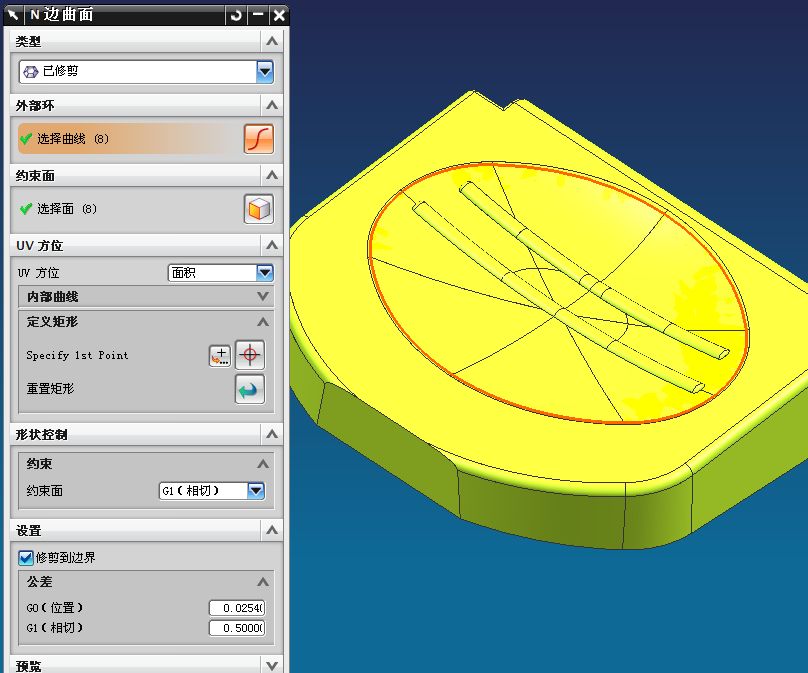

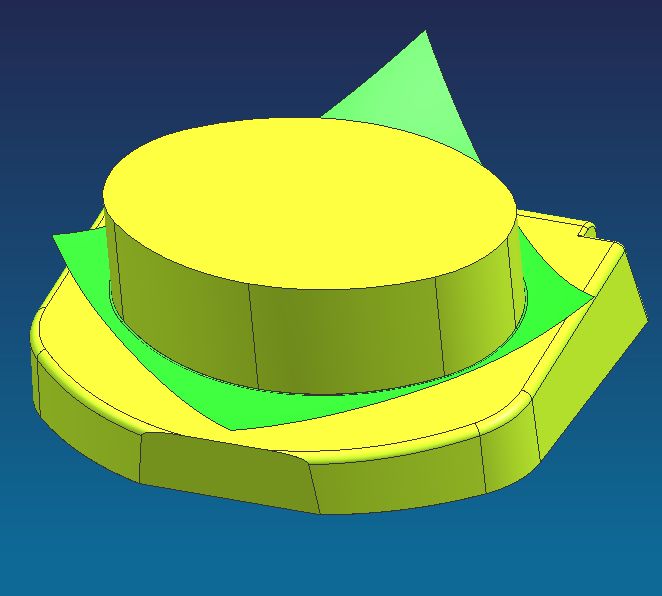

你的这个凹面看上去不错，但实际上还是有些问题，导致很多操作失败。我用以下办法做了一下，你看是否有用：1、利用N边面取凹曲面的倒角边缘为轮廓，并用倒角面相切控制做曲面，并扩展面；2、检查原面与扩展面的误差，基本忽略；3、利用拉伸功能提取圆角边线拉伸实体并与原件求和；4、修剪实体。

scqinli · 发表于 2009-10-24 16:07:10

我照你说的做，问题解决了。
真是太感谢了。

LRH1111 · 发表于 2010-6-10 19:56:35

总是有强人在啊,,,

akk1898 · 发表于 2010-6-27 09:03:46

7楼的牛人顶你

sheepboy · 发表于 2010-10-15 09:29:27

又学了一招，真是高人呀
