这种复杂的螺旋模型如何建模？

ieidea · 发表于 2009-10-15 17:51:11

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

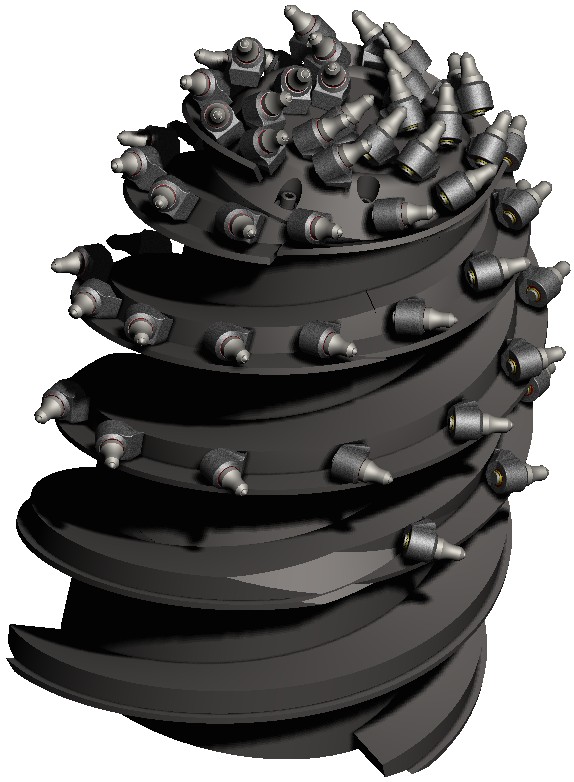

就是一个圆顶锥体上面螺旋排列的一刀头，各刀头的指向方向和间距还都不一样：如图
请问有会的XD吗？
多谢了！

[ 本帖最后由 ieidea 于 2009-10-15 22:09 编辑 ]

祝良明 · 发表于 2009-10-15 19:06:40

看起来很变态，不过能够做出来

lystar · 发表于 2009-10-15 20:00:59

好像是钻井平台用的，貌似很难的样子，不知道在装配模式下能不能用随形阵列做出来。

ieidea · 发表于 2009-10-15 22:10:31

原帖由 祝良明 于 2009-10-15 19:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 p! U+ l, h# K; ~! c
看起来很变态，不过能够做出来

哥们做个试试啊~~~
我做不出来

slang868 · 发表于 2009-10-16 13:41:18

好像是挖煤用的……
请教DANILSO吧

danilso · 发表于 2009-10-16 15:43:39

原帖由 slang868 于 2009-10-16 13:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" w0 H4 [& m1 I: [/ i8 l2 U3 y$ E/ T好像是挖煤用的……. q" E9 }: z; _) h5 {
请教DANILSO吧

人非聖賢.....我不一定會.
但我想用曲線陣列就可以搞定,只是越頂端間距越小這個曲線陣列的變化草圖我還沒搞懂,可能最懂變化陣列的不老叔有辦法.

[ 本帖最后由 danilso 于 2009-10-16 17:24 编辑 ]

ouyangxianguo · 发表于 2009-10-16 20:04:36

有点难度啊

ieidea · 发表于 2009-10-17 14:37:29

原帖由 danilso 于 2009-10-16 15:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif, \, @" Z2 [0 a: r% W r

. I& k; r8 a! w
) Q" e+ k( k5 A' |. w; Q人非聖賢.....我不一定會.
( T/ G5 w# N2 Q: G v. C8 J, L* Z1 l但我想用曲線陣列就可以搞定,只是越頂端間距越小這個曲線陣列的變化草圖我還沒搞懂,可能最懂變化陣列的不老叔有辦法.

先不考虑间距变化的问题，在等距情况下曲线阵列还是可以的，但装配体中不能曲线阵列啊。而且这条曲线如何“包覆”到这个圆顶圆锥体上呢？
谢谢！

扫街 · 发表于 2009-10-17 14:49:21

提示: 作者被禁止或删除内容自动屏蔽

利兴东 · 发表于 2009-10-17 15:26:11

很复杂啊！

carlhappy · 发表于 2009-10-17 15:46:15

做过绞刀，不过没做过旋转这么多圈的
看着有点晕

pss0902 · 发表于 2009-10-17 18:44:09

如果排列有规律可以用曲线阵列做，如果没有规律只能一个一个的做了。

ieidea · 发表于 2009-10-19 14:19:10

原帖由扫街于 2009-10-17 14:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 C' i7 B9 t. a1 t: d1 T' O7 N3 i+ a
装配可以用特征阵列

特征阵列的话，需要在圆顶圆锥零件上面做一个曲线阵列的特征吧？具体该怎么做呢？这条变距螺旋线如何画到这个圆顶圆锥体上呢？

有彩虹的时光 · 发表于 2009-10-19 14:29:28

看到过ug做过类似的东东，sw可能要麻烦点，很想尝试但是没有多少能耐。

扫街 · 发表于 2009-10-19 17:38:39

提示: 作者被禁止或删除内容自动屏蔽

maoimao · 发表于 2009-11-24 15:41:18

好复杂的东东啊

hnxydclz · 发表于 2009-11-24 16:14:07

16楼怎么又把这个东东翻出来了，这个活一直没人敢拉手画出来。有点吓人

kenko · 发表于 2009-11-24 16:52:25

挖煤用的吧，
