叉类零件扫描不成功

hzdxchen · 发表于 2009-10-15 11:20:59

您需要登录才可以下载或查看，没有帐号？注册

x

如题，请各位赐教。

hhyjs · 发表于 2009-10-15 12:48:40

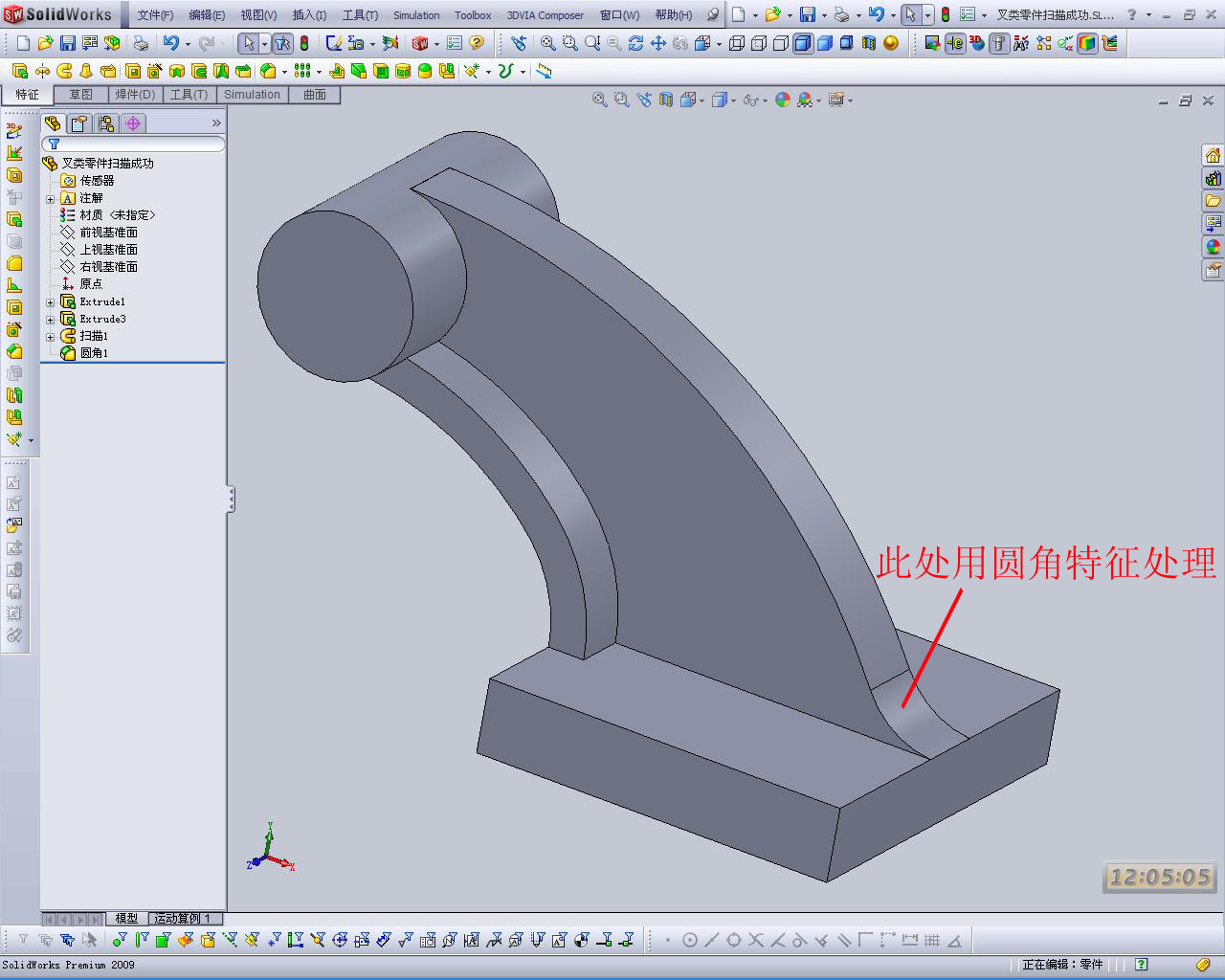

R20的圆弧段待扫描后再用圆角特征完成。

hzdxchen · 发表于 2009-10-15 13:35:35

多谢回复.不过,教材上的模型是可以直接扫描完成的,见附件.若扫描后再倒R20的角,又很麻烦的.教材的可以直接生成,说明画的草图上的几何关系有问题,到底哪里有问题呢?还请赐教!

英俊少年 · 发表于 2009-10-15 16:16:23

没弄明白，晚上回家好好看看。

hnxydclz · 发表于 2009-10-16 23:41:22

自己画的草图确实扫不出来，不知是哪里的问题？扫描经常出现引导线问题。

hnxydclz · 发表于 2009-10-17 09:07:44

开始以为是引导线没有穿透轮廓，后来设定穿透，偶尔可以扫描成功。不稳定。

xuxinzhi2006 · 发表于 2009-10-17 09:22:33

下载看看、学习一下。

hnxydclz · 发表于 2009-10-17 09:44:22

试着改变引导线、路径线的形状及相对位置。

Znsol · 发表于 2009-10-18 10:07:24

这是扫描过程中常碰到的问题，也说不清这里面的奥妙，听朋友说过、这方面不老是专家，恳请不老指点。

kinglaw · 发表于 2009-10-18 22:13:32

没办法领略到要点啊，，改了半天都不行。。

kmoldman · 发表于 2009-10-18 22:57:29

好象哪里看见过,应该是轮廓线中的2条稍长的直线先别与长方体的边线共线,用引导线穿透来约束上面短直线的位置即可

hhyjs · 发表于 2009-10-18 23:50:39

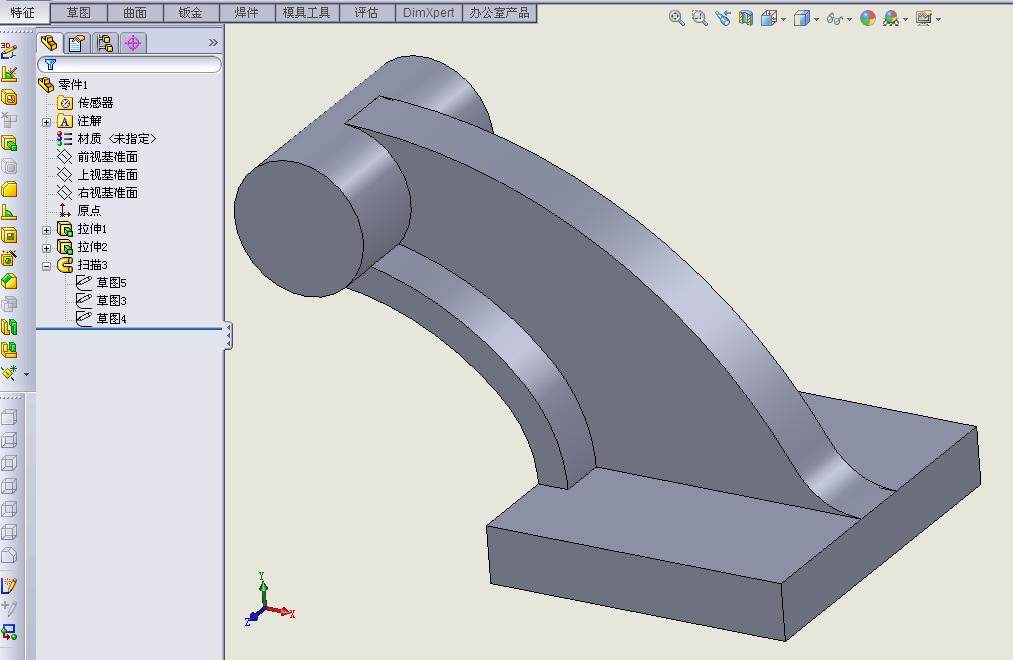

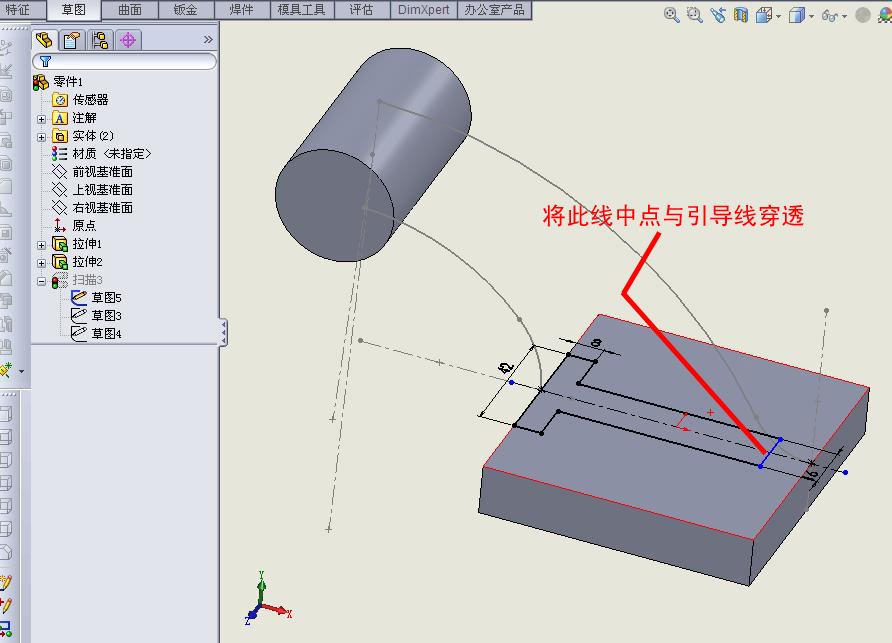

绘制轮廓时，短边（右边的边线）不要和底板的边线共线，而是将其中点与引导线定义为“穿透”。

[ 本帖最后由 hhyjs 于 2009-10-18 23:57 编辑 ]

sundavid · 发表于 2009-10-19 09:53:28

感谢hhyjs 的不懈努力！扫描经常出现引导线问题，还是有些不得要领。慢慢炼吧！

Znsol · 发表于 2009-10-19 10:10:19

12#的说明是正解，但为何共线、与重合就不行呢？看来扫描、放样这些功能，说的简单、但真要做起来有时还真有些问题，只有工作中不断的积累经验了。
谢谢12#的指点。

xuguan · 发表于 2009-10-19 15:04:49

我大概理解出来了你出现的错误原因，如果轮廓短边线与底板边缘线共线的话，你选择的轮廓短边线的中点并不是它的中点而是引导线的末点！这么说不知大家明白否？

xuguan · 发表于 2009-10-19 15:07:15

我想这正是12#所强调的不要共线的原因！

zjt_1980 · 发表于 2009-10-19 15:18:53

这个用拉抻就好了,为什么要用扫描?

wuweilyy · 发表于 2009-10-19 15:42:59

我是了一下，很有效果，感谢

hhyjs · 发表于 2009-10-19 16:56:25

在轮廓短边线与底板边缘线共线的情况下，即使你选中的是短边线中点，也是不能完成扫描的。因为短边线与底板边缘线共线和短边线中点与引导线穿透这两个约束在扫描过程中是矛盾的。

wwwzzzvvv · 发表于 2009-10-19 17:49:40

支持12#的帖子，讲解的详细，顶。。。。。。

magic_young · 发表于 2009-10-19 18:07:12

谢谢！受教了！！

:P

hzdxchen · 发表于 2009-10-31 19:18:20

多谢指教。能否留QQ交流一下。我的：948332007

qiyuezhuifeng · 发表于 2009-10-31 20:33:05

感谢教程，原来约束还是很讲究的

hhyjs · 发表于 2009-10-31 21:47:19

工作单位出于保密原因，工作时间禁止使用QQ，因此我没有QQ号。

F57604 · 发表于 2009-11-1 09:19:08

12楼的第二张图解释的很好

感谢
