焊缝符号的标注问题

cxjabc · 发表于 2009-10-12 16:52:24

您需要登录才可以下载或查看，没有帐号？注册

x

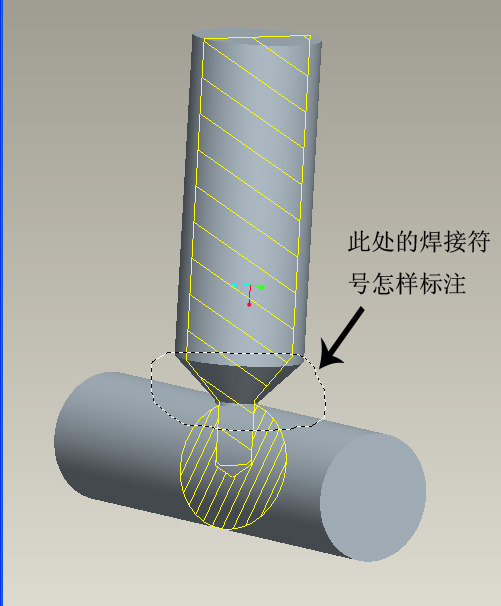

如图所示的两根圆钢焊接，焊缝在图纸上怎样标注？
　

cxjabc · 发表于 2009-10-13 08:26:39

熟悉的朋友说一下

徐嘉昌 · 发表于 2009-10-13 19:08:47

这个焊缝不是个全熔透焊缝吧，那样直接标识就可以了啊。

zf_wyh · 发表于 2009-10-14 13:51:16

nbjwbzj · 发表于 2009-10-19 21:09:20

请查看GB/T324-2008 焊缝符号表示法、GB12212-1990技术制图焊缝符号的尺寸、比例及简化表示法。该情况可直接画出剖口形状加焊接外轮廓后再标注。
