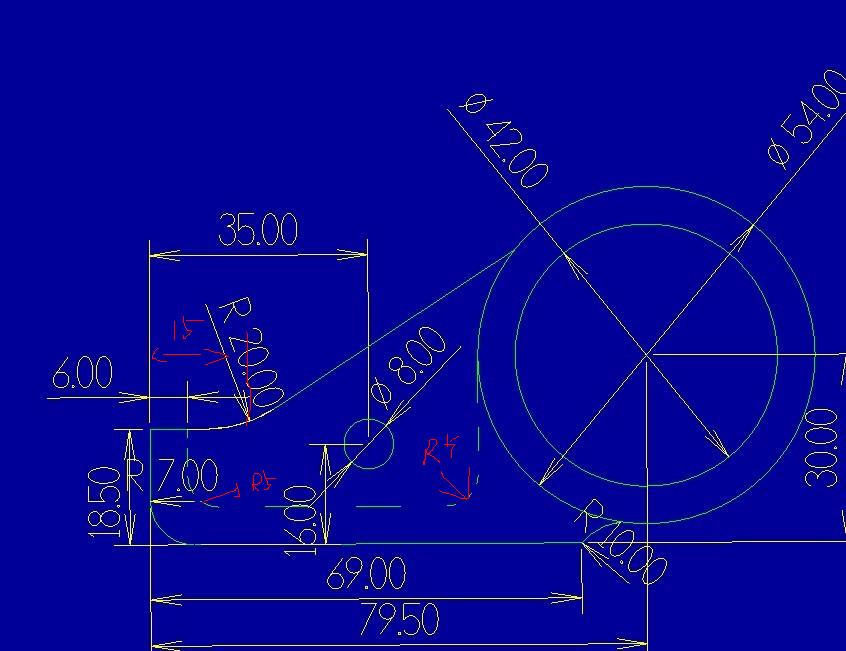

这个图怎么画

koka112 · 发表于 2009-10-8 19:12:01

您需要登录才可以下载或查看，没有帐号？注册

x

希望给予详细解说!
有图也行!
最好就是有视频解说那就更好了!

[ 本帖最后由 koka112 于 2009-10-9 07:13 编辑 ]

techie3000 · 发表于 2009-10-8 19:28:01

做三维吗？实体拉拉剪剪，主要是考读图能力～～

:lol:

koka112 · 发表于 2009-10-8 19:46:56

是做三维的!
能不能现场教学下啊

WHC44 · 发表于 2009-10-8 20:54:20

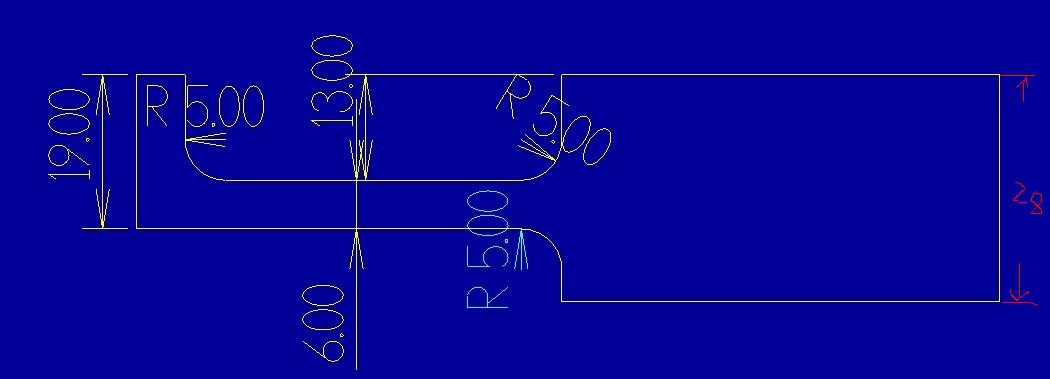

这个图有很多问题，主视图上边斜线与圆环不相切，但没给出具体位置参数，俯视图与主视图对不起来（主视图的虚线在俯视图上找不出对应图素，请先完善图纸）

天涯痞子 · 发表于 2009-10-8 23:48:29

零件应该不难画
但是你的二维图好像有问题

koka112 · 发表于 2009-10-9 07:18:07

但是图纸上就那么多!
想了我大半天了,难道图纸真的错了!
其中就多了个圆的剖视图不过那个意义不大和以上的图够不成干涉!
其中有一处地方尺寸没标,现在已经解决!

koka112 · 发表于 2009-10-9 07:22:20

回复#4楼

原帖由 WHC44 于 2009-10-8 20:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif* p1 n4 n `! t# J' [+ G! J
主视图上边斜线与圆环不相切，但没给出具体位置参数

这个问题暂时不去说明只要大概就行!

342539436 · 发表于 2009-10-9 08:01:39

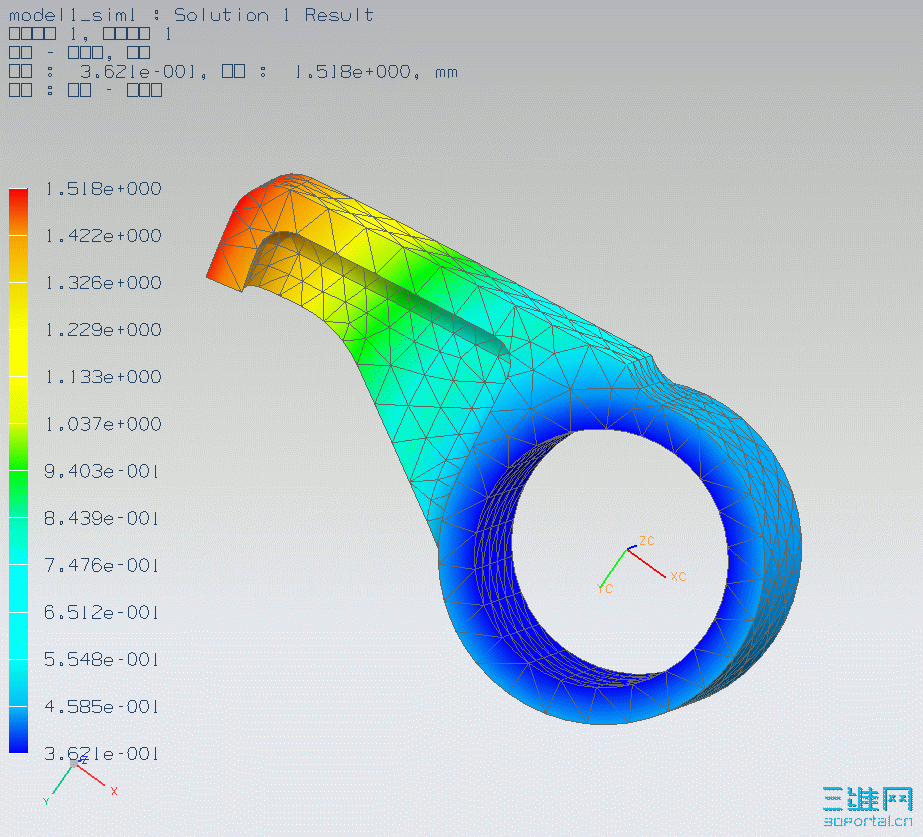

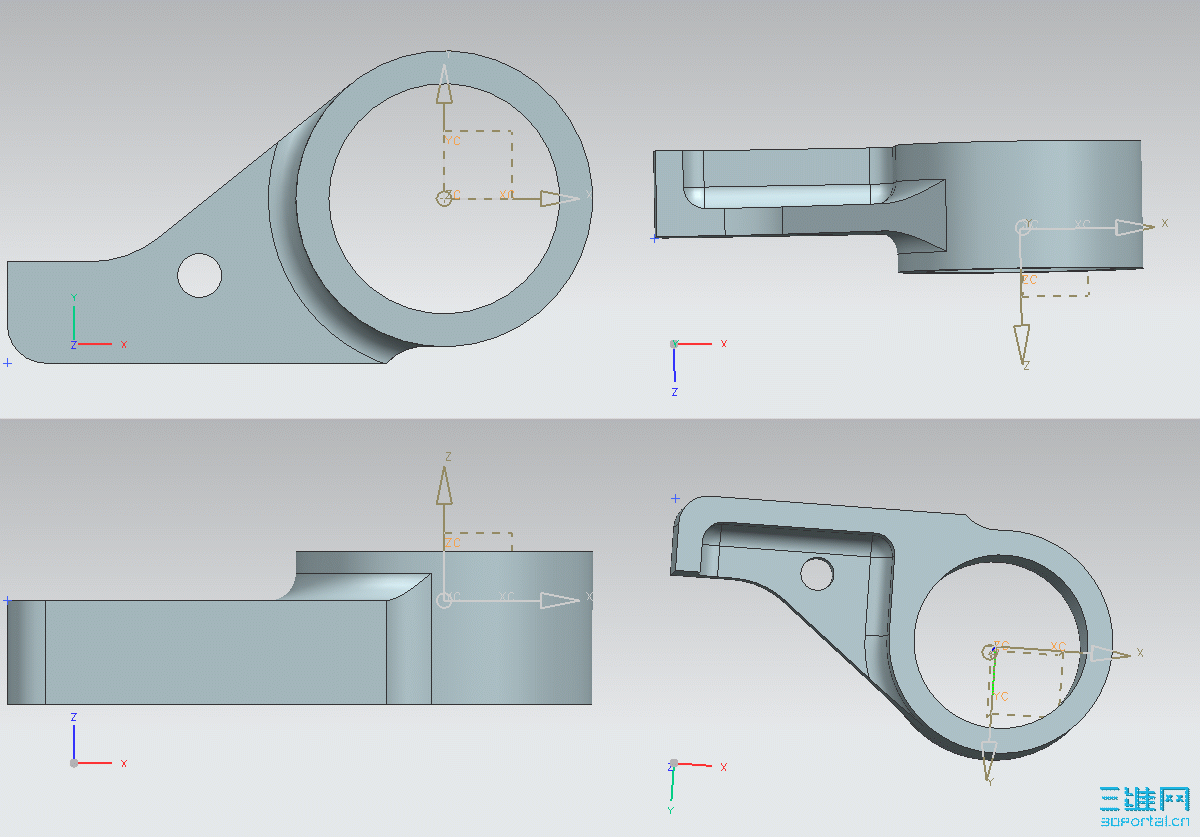

真的是尺寸不全，图纸有问题，这个部件很简单啊！！楼主看看是不是这个

[ 本帖最后由 342539436 于 2009-10-9 08:11 编辑 ]

jinzhufei · 发表于 2009-10-9 12:55:43

怎么两个视图看起来不一致呢
是我太弱了
