求助各位大哥关于UG做图的问题

ahao38324 · 发表于 2009-10-4 21:48:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

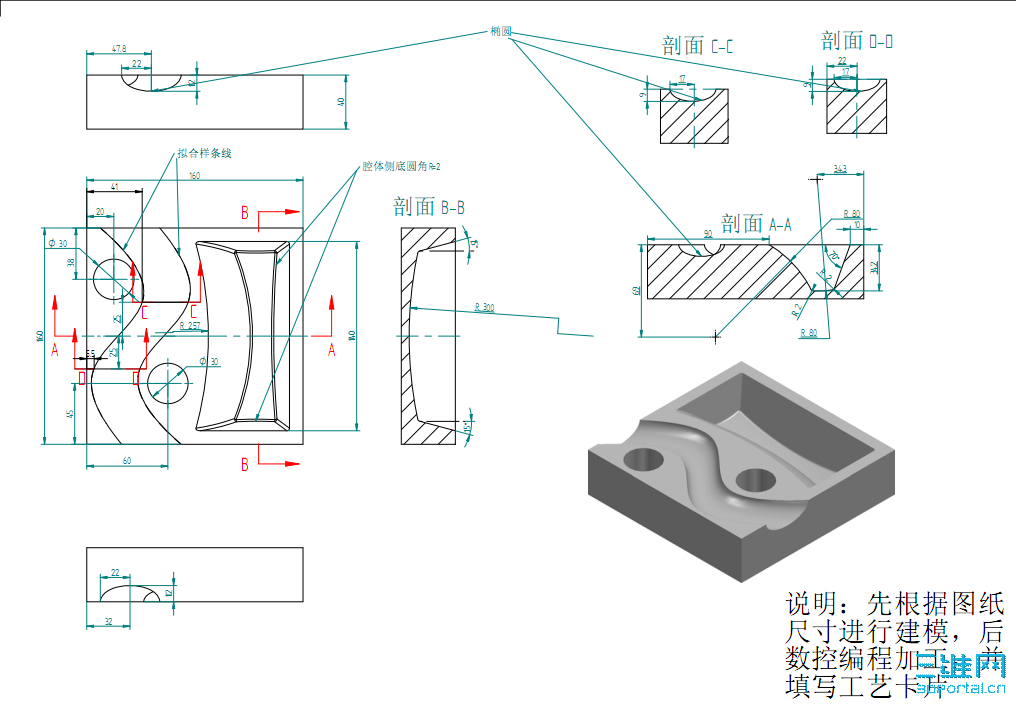

小弟在做毕业设计有点麻烦想问各位大哥的是：两个Φ30中见夹的那个槽用什么画？怎么画？希望各位大哥帮忙谢谢了小弟不胜感激啊

WHC44 · 发表于 2009-10-6 09:43:57

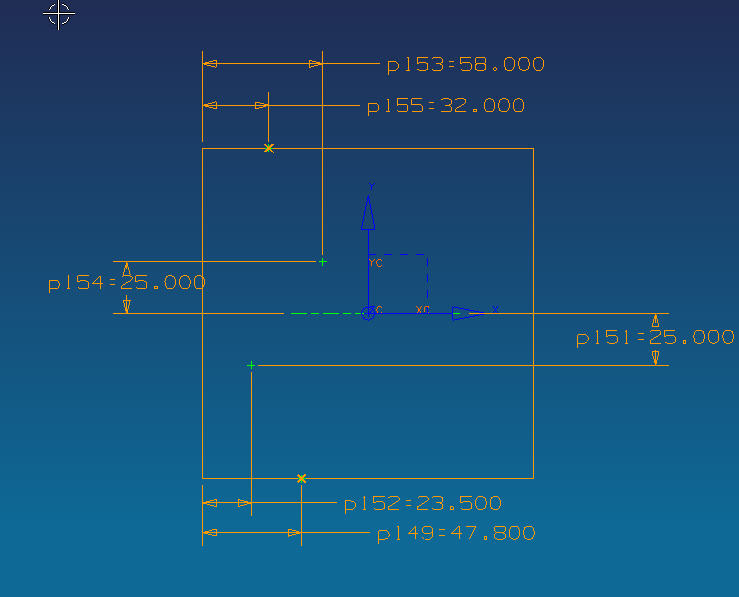

只针对槽的做法：1、根据图纸给出的截面尺寸（包括两个端面），计算出四个截面中心点的位置，并用草图绘出四个点如图1；

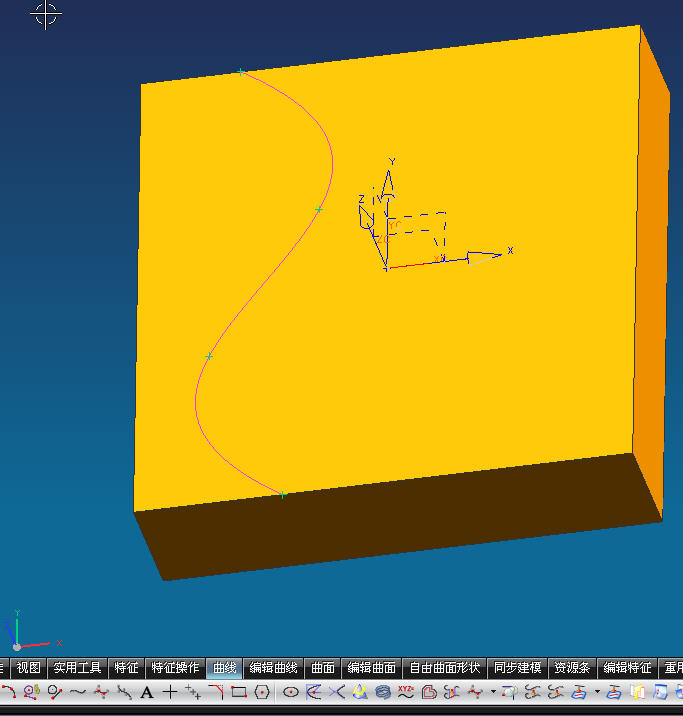

2、利用样条曲线（注意这里使用拟合样条命令，图纸要求）把四个点连接，作出中心拟合样条；图2

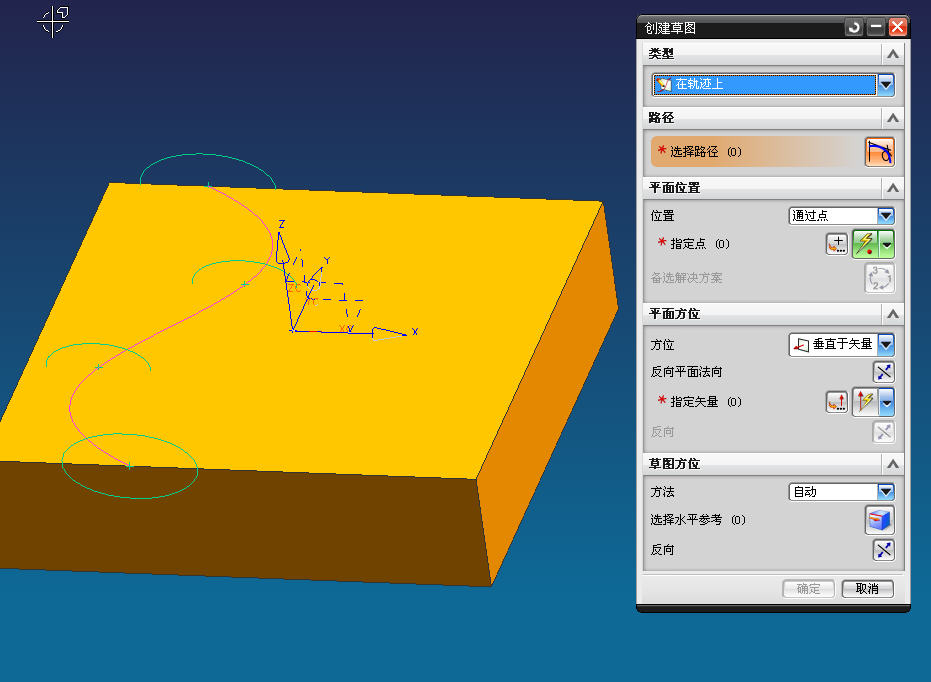

3、利用草图命令中的“在轨迹上”、“和通过点”、“垂直矢量”等选项，绘出四个椭圆截面（如果绘半个椭圆也可以，不过扫略的结果是面，最后的处理要用实体剪切）。图3

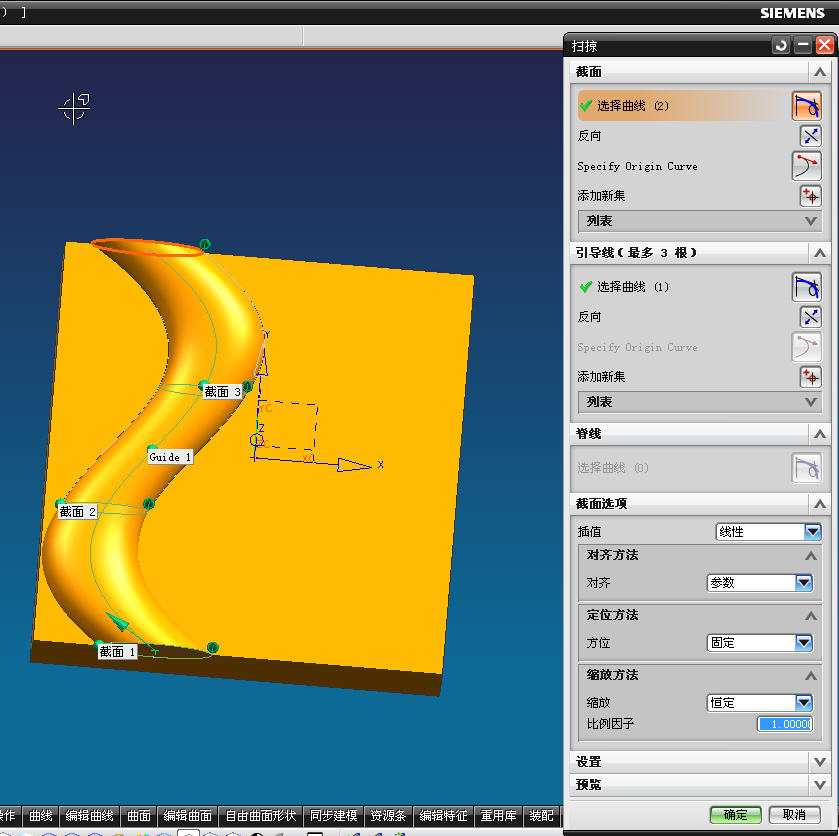

4、用扫略命令作出如图实体（四个截面，中心线为引导线，注意截面可在草图中等分一下，以利于扫略时起始点的选择）图4

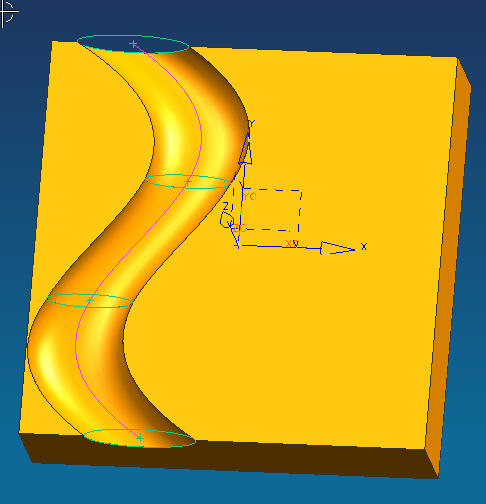

5、求差，图5

ahao38324 · 发表于 2009-10-6 17:08:15

谢谢给我解答的这位老哥呵呵真的感谢你给我解答的那会俺还在上课呢哈哈
