谁能帮我画个图下啊

lee330033 · 发表于 2009-9-28 21:22:32

您需要登录才可以下载或查看，没有帐号？注册

x

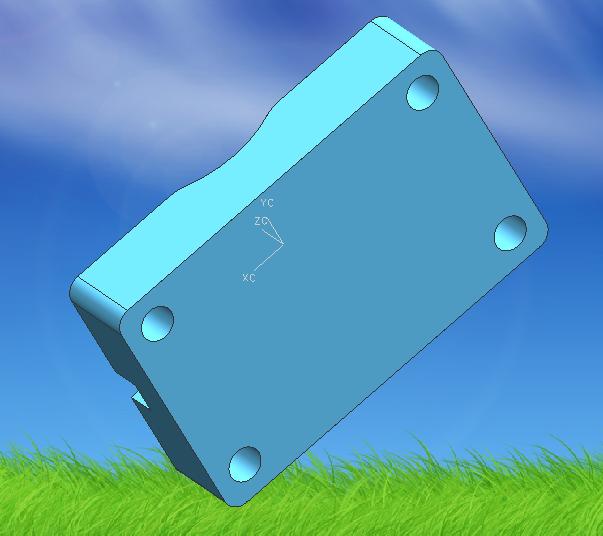

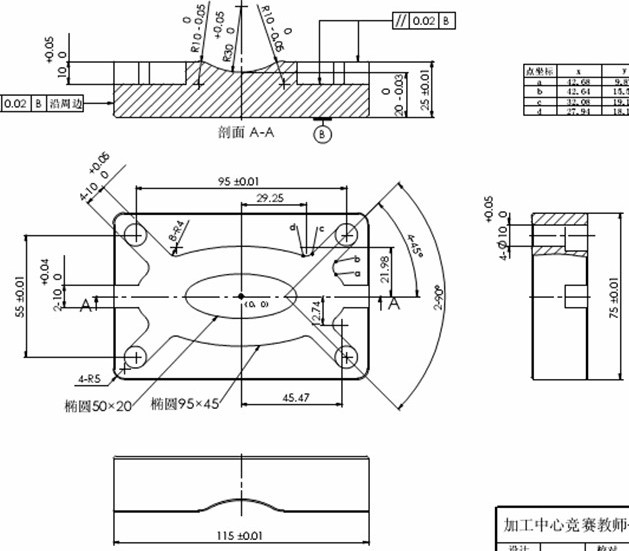

小弟初学看不懂这图的形状哪位能帮我画好下截图上来啊尺寸不对没有关系要求是大概形状

大地勇士 · 发表于 2009-9-28 21:51:15

我也是初学，还是等高手来帮你吧。

xu1981 · 发表于 2009-9-28 22:22:07

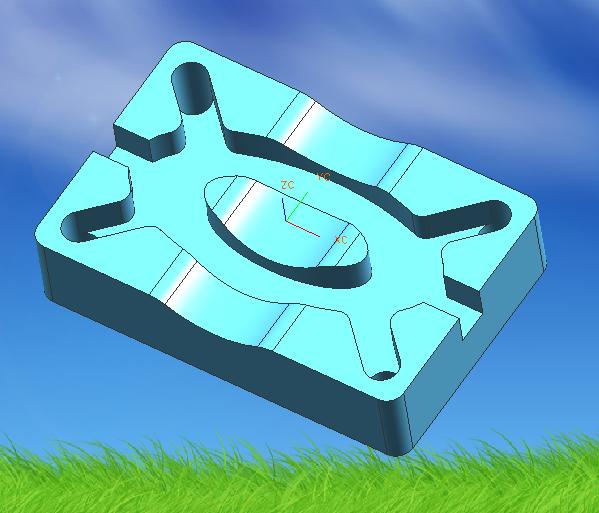

大概画了一下,自己看看吧!!

xcrxxc · 发表于 2009-9-29 00:01:20

帮楼主做一下,并上传PRT文件

关西无极刀 · 发表于 2009-9-29 00:35:42

还好我自己看了点工程图的学习教学演示
这个图基本靠自己看明白了
哈哈
我真是高手啊

阿帕奇 · 发表于 2009-9-29 10:16:21

图纸的虚拟交线没有画出来，图纸也有问题

lee330033 · 发表于 2009-9-30 14:00:04

谢了啊

lee330033 · 发表于 2009-9-30 14:00:36

很感谢啊

zhqlmy7273 · 发表于 2009-9-30 14:27:50

画的不错！！！！！！！！！！
