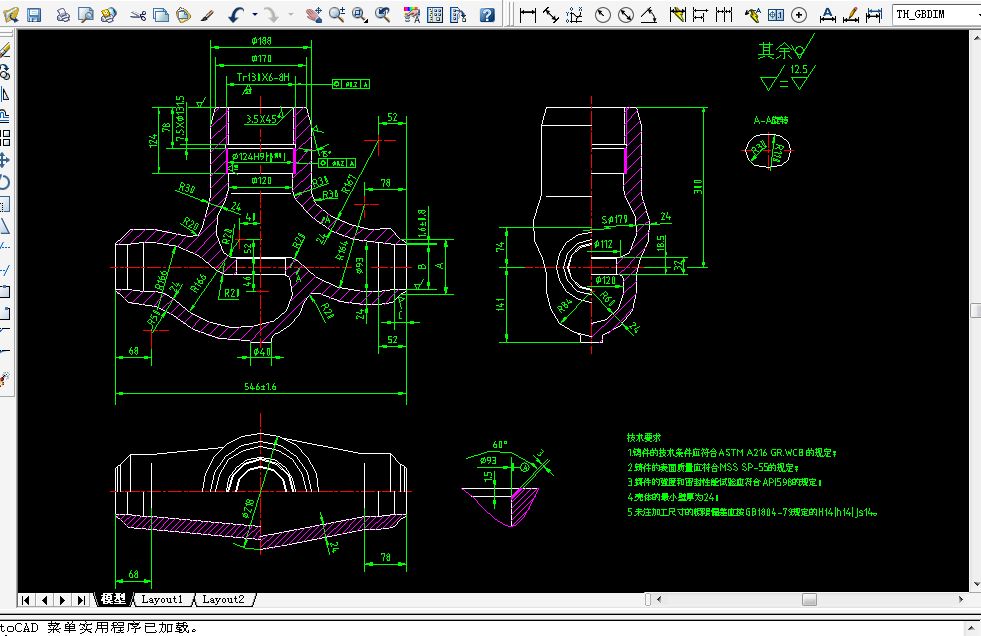

求高手帮忙看看这个铸件怎么画？

zhangjie3760 · 发表于 2009-9-3 11:36:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

第一次画这么复杂的铸件，实在不入行
望大虾伸出援助之手啊

jsjy-wgz · 发表于 2009-9-3 13:32:50

可能与你所要的图有点类似，仅供参考！

gld123 · 发表于 2009-9-3 15:39:15

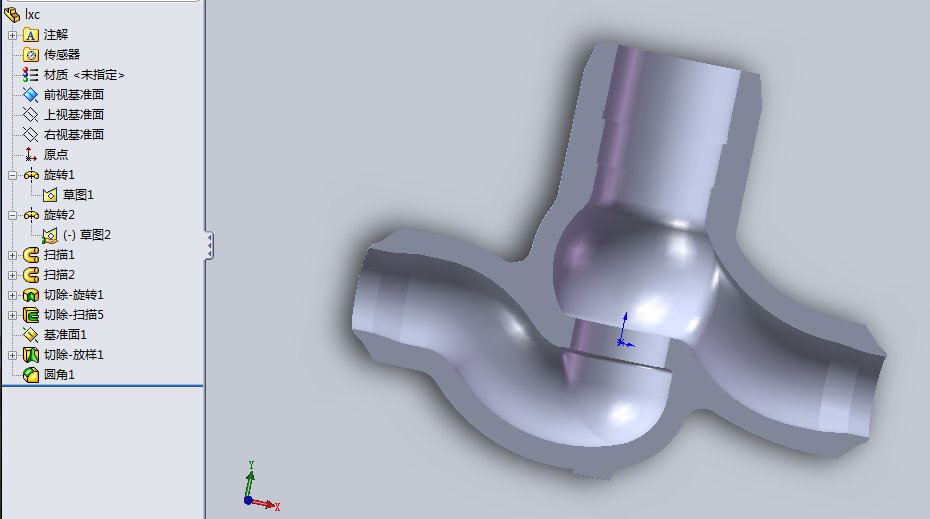

楼主的我画不出来，2楼的图形我可以画出来，主要是外形不规则，没那个本事，2楼的图形我的画法是先画外形，
存图。再画内腔的实体模型，利用压凹命令，把内腔模型压入外形模型中。你的模型是铸件阀门，你肯定懂铸造了
，外形相当于铸件模型，内腔相当于砂芯，SW压凹相当于铸造时，把砂芯放入型腔中，清砂后就得到了一个完整铸造阀门，清砂相当于把内腔模型隐藏，我能画出来，但不知道是不是最简洁的方法。

[ 本帖最后由 gld123 于 2009-9-4 11:31 编辑 ]

阿帕奇 · 发表于 2009-9-3 15:58:21

上面规矩的先不画。然后画一大块，再用布尔减剪成即可。并不是所有的都是堆起来的。

阿帕奇 · 发表于 2009-9-3 16:00:43

如果做模具的话，先将型腔画成实体（即模具的芯子部分），然后在放壁厚也可以，再加其他的凸台类。

gld123 · 发表于 2009-9-4 11:25:28

不大明白，什么叫布尔减剪，我有时用裁减，好比作模型，找一块木头，用刀一点一点削，但是楼主的模型，圆吧还带弯曲，就不知道怎么弄了，你画一个，给个原文件，我学学

gld123 · 发表于 2009-9-4 11:30:00

原帖由 阿帕奇 于 2009-9-3 15:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif' V5 W' m/ K; K# N. B6 E
上面规矩的先不画。然后画一大块，再用布尔减剪成即可。并不是所有的都是堆起来的。

楼主的模型，如果让我做的话没问题，画吗？画不出来

gld123 · 发表于 2009-9-5 11:24:44

没人会画吗，我帮楼主顶一下。

gld123 · 发表于 2009-9-7 13:15:20

我帮楼主再顶一下，如果再没有能人，就算了。我不会，别人也不会，心里挺平衡的。

zhict8866 · 发表于 2009-9-7 19:51:32

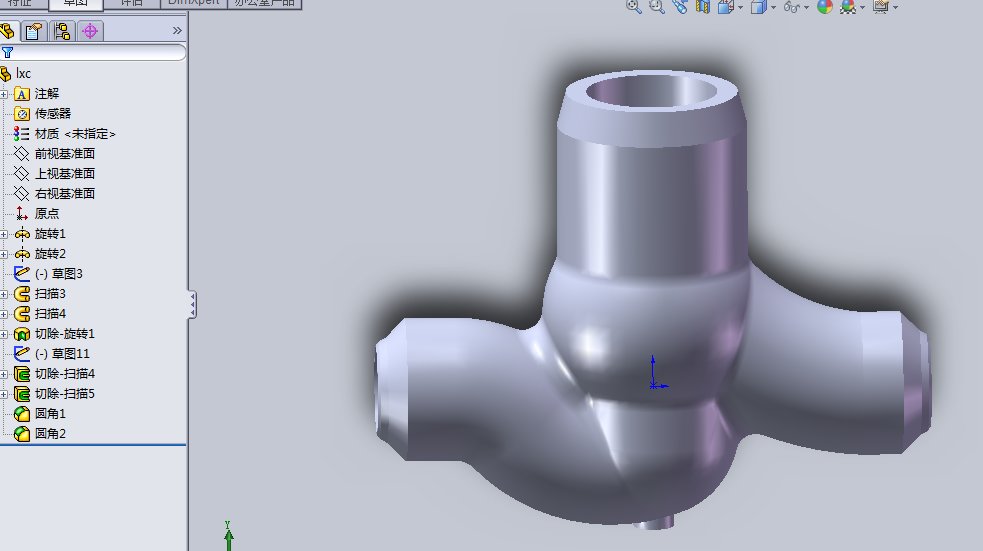

先上一个，不是太准确，请高手指导改进一下

dcf13345191358 · 发表于 2009-9-7 19:56:12

应该用放样和放样切除

CSD3111 · 发表于 2009-9-7 20:13:57

原帖由 zhict8866 于 2009-9-7 19:51 发表 http://3dportal.cn/discuz/images/common/back.gif2 U- {; o4 q: g' ?" g' @& V, ?
先上一个，不是太准确，请高手指导改进一下

楼主要求的形状跟这个差不多

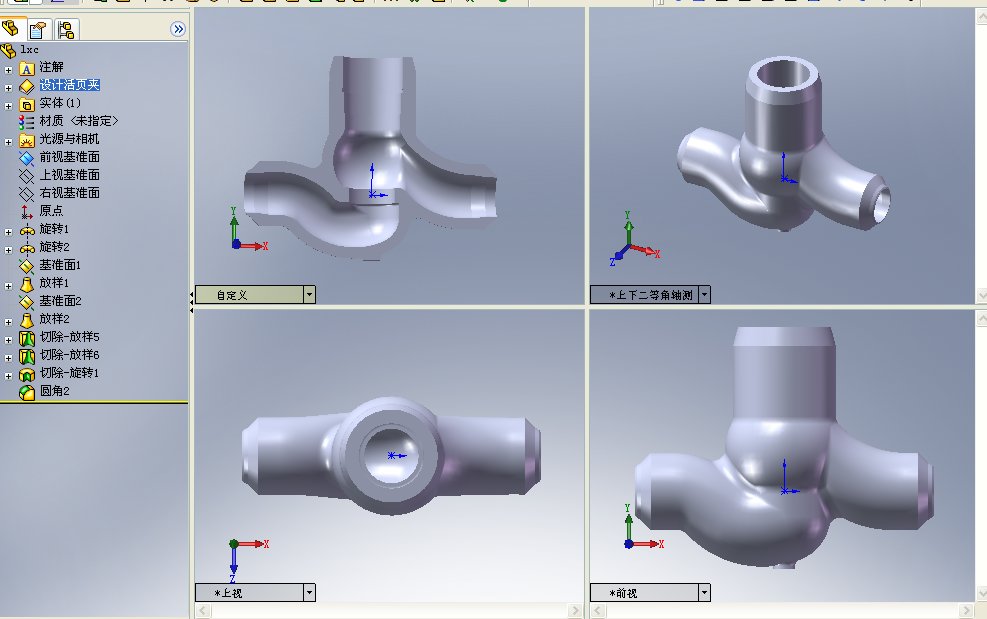

zhict8866 · 发表于 2009-9-7 22:33:45

用放样和放样切除，做好中心线和引导线，应该能达到图中的尺寸，这是个铸件没那么高精度，又用09做了一下，好了一点，到此为止了。等高手出准确的方案后，再来学习

[ 本帖最后由 zhict8866 于 2009-9-8 14:18 编辑 ]

henryxin · 发表于 2011-6-30 15:18:04

都是大师啊

adamrip · 发表于 2011-6-30 15:50:30

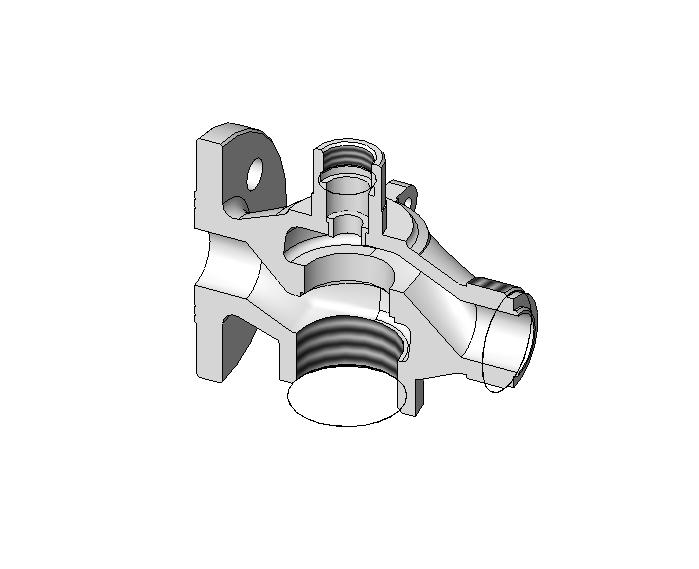

最近没时间画这个，我上传一个以前画过的调节阀，给大家看看，我是用08版的

adamrip · 发表于 2011-6-30 15:53:25

汗，有人知道附件超过2M怎么办么,前面发的那个好像没显示
