高手们救命这样的角铁焊接怎么画

wohuangqiu · 发表于 2009-9-1 15:05:07

您需要登录才可以下载或查看，没有帐号？注册

x

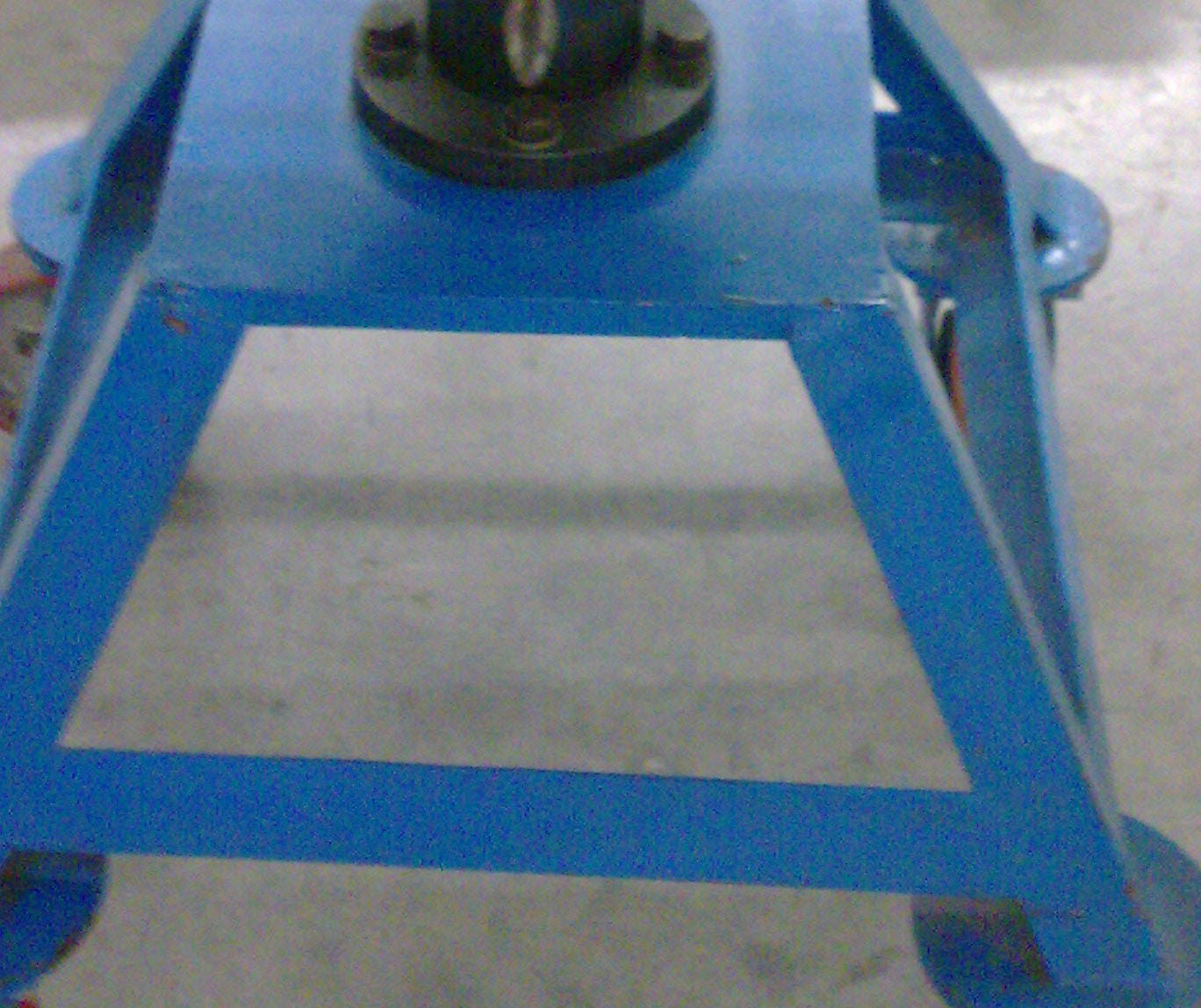

途中这种三个角铁焊接到一起的怎么画啊。。有几种画法，能否用结构构件画呢，请各位高手不吝赐教。

uuiioo1233 · 发表于 2009-9-1 16:50:20

SW焊件。三维草图

wohuangqiu · 发表于 2009-9-2 08:18:21

能具体点么，小弟才疏学浅，理解不了啊

晨光16888 · 发表于 2009-9-2 11:38:29

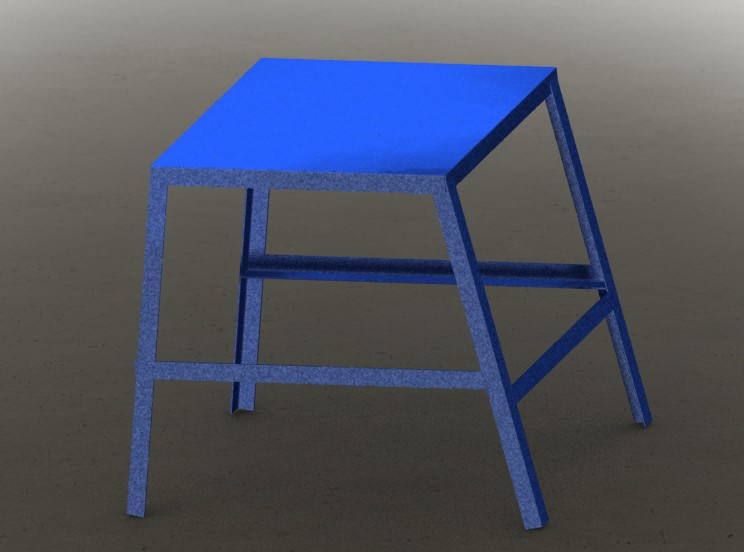

用焊件制作，我是这样画的，不知道别人怎么画。

英俊少年 · 发表于 2009-9-2 11:41:35

4楼发个源好么？斜接接口怎么延伸切除啊？

huang023 · 发表于 2009-9-2 11:44:34

本网站有08的焊件书籍,你可以去下来看看,很好的书

wohuangqiu · 发表于 2009-9-3 10:17:39

原帖由 晨光16888 于 2009-9-2 11:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; _( u6 S% k% r2 ]) E8 F14206791420680用焊件制作，我是这样画的，不知道别人怎么画。

您好能发个源文件么这样还是不太好理解

wohuangqiu · 发表于 2009-9-3 10:19:17

原帖由 huang023 于 2009-9-2 11:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! ~2 K- P5 H9 \) P% @( n* g本网站有08的焊件书籍,你可以去下来看看,很好的书

或者这本书在哪里我直接去看看也行

287068848 · 发表于 2009-9-3 13:23:10

学习了，顶！！！！
