大家在使用CAD软件标注的时候，不知是否遇到类似如下的问题：
: t; F' a& m0 }# `. f
1、如何方便地标注带公差的尺寸，能否直接查询公差带和公差值？
2 u) H% D3 X, z. {7 B, G( \% f. s
; s$ r) s+ R0 q7 |; E  W2、新国家标准中的孔深符号，展开长度等符号如何填写？

* Y( ], d2 t9 w- ^( G& |5 q- V* T3、对称半尺寸如何标注？

* d# I1 y" K4 N$ R1 i' Y4、如何标注尺寸线下的文字？

67869890

带着这些问题，笔者使用了几款与AutoCAD操作习惯及功能相似的软件，其中尧创CAD让人印象深刻，它的一些功能除了可以用AutoCAD中的方法实现以外，还增加了更加一些直观简洁的方法。下面是这款软件在尺寸标注方面的几点使用体会，写出来，与大家一同分享。

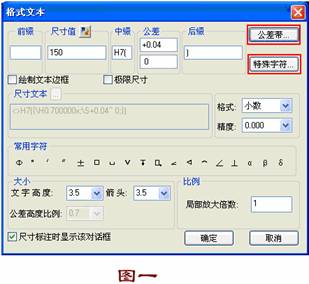

6 H: L; h. u4 o( J( Q3 e所见即所得的尺寸标注编辑框：启动尺寸标注命令后，弹出尺寸编辑对话框，如图一。以尺寸值为核心，前面是前缀区，后面有中缀区，公差区，后缀区，看起来就像一个真实的尺寸，想在哪个区域填写内容、填写什么内容一目了然。

67869890

放图哈


公差标注直观方便，符合国标。
' |  v4 l( Q) x8 m& a通过在尺寸标注对话框中

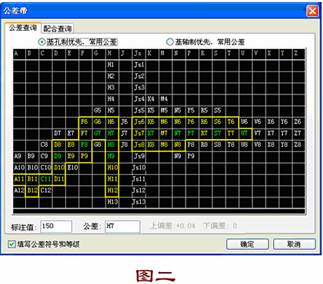

& _/ Z) U4 E# E- O- G点击“公差带...”按钮，弹出公差查询/配合查询对话框，看看这个对话框，是否感觉就像在查手册？

3 [' E$ x- Q4 a; W+ \, s5 g
4 G, h& f4 t+ [, n2 v- }9 Q

67869890

原帖由 67869890 于 2009-8-28 13:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ h: g' b. n3 B! ~. i放图哈1416644

4 d$ G; z9 [1 ?* I  Q4 R# B
" R. ^' x7 L& R公差标注直观方便，符合国标。
8 D% S* U% g8 p2 F0 `通过在尺寸标注对话框中
点击“公差带...”按钮，弹出公差查询/配合查询对话框，看看这个对话框，是否感觉就像在查手册？
1416645

3 U& D# x; @$ R$ Y5 O" n2 D  M在一般CAD中，用尺寸样式设置统一的公差值是最简单的公差标注，但最不可取。一般的公差标注方法是在标注时进入文本编辑框，用转义字符或堆叠方式变相实现，是可以实现，但标注多了是否觉得太复杂了？并且带公差的标注都成了多行文本，也不方便的属性的统一修改。
在尧创CAD里，公差既可以在尺寸编辑对话框的公差区域里直接输入，也可以点击常用的公差带表，通过查询的方式自动填写。只需几秒钟，一个复杂的带公差的尺寸就被标注出来了，并且，程序让上下公差的数值自动对齐，符合国标要求。

67869890

标注时可以很方便地插入特殊符号。我们在工程绘图时，常需插入α、δ、Ⅰ、Ⅱ，还有新标准中规定的一些符号如http://www.yaocsoft.com/images/uq-09-0003.jpg、http://www.yaocsoft.com/images/uq-09-0004.jpg、http://www.yaocsoft.com/images/uq-09-0005.jpg等特殊符号， 尧创CAD为此提供了许多便捷的输入方法：
l　　在尺寸编辑对话框（如图一）设置了“常用字符”一栏，点击即可选用。
& p8 Q$ d( ~% q: y4 @2 @l　　点对话框中的按钮“特殊字符...”，系统提供了更多的特殊字符，如图三。
; X! }( Q: H0 }! Q2 Chttp://www.yaocsoft.com/images/uq-09-0006.jpg
& @. s8 ]* p# M; v% Z+ ^l　　如果特殊字符里没有，还可以点击自定义，添加一些常用的符号，这个对话框具有记忆功能，常用字符被添加后，将来可以直接使用。
