请高手指导

海绵宝宝 · 发表于 2009-8-26 15:27:35

您需要登录才可以下载或查看，没有帐号？注册

x

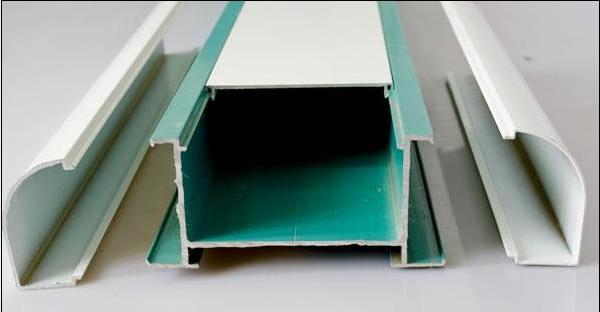

原来画的都是机械方面的，第一次画这种图，请高手给予指导

[ 本帖最后由海绵宝宝于 2009-8-26 15:28 编辑 ]

hzxx · 发表于 2009-8-26 15:39:13

用板金比较好画吧!

81130549 · 发表于 2009-8-26 15:45:37

画好截面草图后,直接拉伸即可.

海绵宝宝 · 发表于 2009-8-26 16:07:17

谢谢各位，我试一下。

zzp1995 · 发表于 2009-8-26 17:05:32

单线草图，拉伸薄壁较方便。

lishuguang1 · 发表于 2009-8-26 22:03:51

将经常使用的图形保存到焊接件结构轮廓库中，使用时方便调用！

rogboy_luo · 发表于 2009-8-26 22:14:28

支持6楼建议

zhict8866 · 发表于 2009-8-26 22:18:48

就是个拉伸，不难

hennyma · 发表于 2009-8-26 22:27:57

拉伸是常用的方法，有些可以用钣金的方法
