请帮我做这个阀体。。。个人奖励20三维币

wxlicy · 发表于 2009-8-24 23:36:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这个阀体的建模困住我好久了，一直没办法做出来
请各位好心的高手帮我看看吧，样子差不多就行
主要是想看看思路，本人小菜鸟，不知道怎么做
附上我做不出来的PRT,我是proe4.0m092，希望版本合适的好心人帮帮忙了

实在不行，中间实心也可以，我就想看外表面如何做
目前还没有好心人出手帮忙啊

;)

[ 本帖最后由 wxlicy 于 2009-8-25 21:09 编辑 ]

wxlicy · 发表于 2009-8-24 23:42:30

发个图片。。怎么发不上来

压缩包里是图片，我想做的阀体大概就是那个样子的

[ 本帖最后由 wxlicy 于 2009-8-24 23:46 编辑 ]

wod861210 · 发表于 2009-8-25 07:36:39

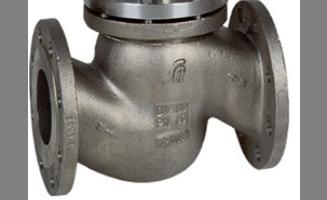

看了下是这个东西吗

wxlicy · 发表于 2009-8-25 09:02:51

原帖由 wod861210 于 2009-8-25 07:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! S0 H/ x+ o) U! r# U' I看了下是这个东西吗

对，就这样一个阀体，请指教

cxjabc · 发表于 2009-8-25 09:27:53

我以前练习时作过类似的阀门，我下午发给你，是发到坛谈还是发到你的邮箱？

wod861210 · 发表于 2009-8-25 09:33:21

你把2维图贴上来我帮你画3D

xiong1j · 发表于 2009-8-25 09:34:35

有内部详细图纸吗？

wxlicy · 发表于 2009-8-25 10:14:37

没有内部详图，我现在也不考虑里面的结构，只想学会画外观

xiong1j · 发表于 2009-8-25 16:13:26

那有时间再做一个，想学的话，我这有很多的曲面教程，不知道你想不想要，

wxlicy · 发表于 2009-8-25 16:17:04

想要

发来学习下吧，谢谢

lporsche · 发表于 2009-8-25 17:47:32

为什么要用曲面做呢~我觉得用两次旋转再倒圆角后抽壳应该比较方便

xfzcgzs · 发表于 2009-8-25 19:34:38

原帖由 cxjabc 于 2009-8-25 09:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 U- j; b6 l$ ^- X/ m. B/ \6 D5 S6 q
我以前练习时作过类似的阀门，我下午发给你，是发到坛谈还是发到你的邮箱？

发上来我们学习一下吧

xiong1j · 发表于 2009-8-27 08:23:42

我也是买过来的,要不折半给你?

郝工在线 · 发表于 2009-8-27 13:41:32

买来的就不能够分享？

m5a308961091a · 发表于 2009-8-27 14:56:05

應該用掃描混合就可以做了，先要做娶線

ksap787523 · 发表于 2009-8-27 15:03:15

9楼的能不能把资料共享在里面啊？谢谢了

:loveliness: :loveliness:

JLW123 · 发表于 2009-8-28 08:43:31

先做一半然后镜像！

taotao7892601 · 发表于 2010-8-4 14:14:59

两次镜像能做出来吗呵呵

arlong · 发表于 2010-8-4 14:23:57

我做这样的阀体一般先做内腔，再偏移出外型
以前做过，现在找不到图了，最好有图纸，只有图片有些地方做不好
