一大早 碰到一个难题~关于UG草图

linhuibinug

由于PROE 转来学UG的  所以喜欢参数建模 我发现 我建了N个草图 以后 隐藏掉 回过头来想用草图
( _0 Q5 \' Y: q- [9 p找的时候好难找啊  没有像PROE一样 点在草图 特征会红色显示
8 I- q+ w/ ]6 |! G" Q) P* O+ w0 n" Q这样如果多个重合的  草图在取消隐藏里面找的话  要找半天 好麻烦 哦

WHC44

复杂的建模其实要做好基础操作，简单的就无所谓了。首先，解决此类问题你可以将草图分层放置，这样非常容易寻找；再者可以从资源条中的部件导航器中直接选中草图，这也非常方便。

annyister

同意楼上，其实ug里面草图功能我用得不是很多，在一个就是分图层的问题，

zhenfeng00

分层是一个很好的解决方案。同时更正一个观点：PRO/E建摸思路很简单就是先草图后是成型，而且这UG里不叫什么参数建摸，楼主要搞清楚什么是参数建摸！！！
你也可以直接选中你要编辑草图所成型的实体，里面就有草图剖面这键，然后出来草图可以编辑了。

reach100

很多的话，按左键几秒种，会弹出选择。。也就是快速拾取功能

Mr.Bulon

其實PROE真的不怎么地

忽逢桃花林

兄弟ug 6 吗

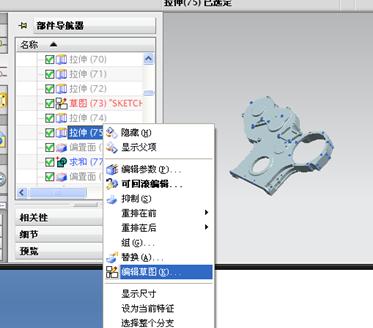

其实在特征树里面 特征 上 右键 选编辑 草图 就可搞定了
) Q( l4 l) s; k" S- T$ V" T! U) d

xcrxxc

个人认为UG的草图功能还是挺不错：

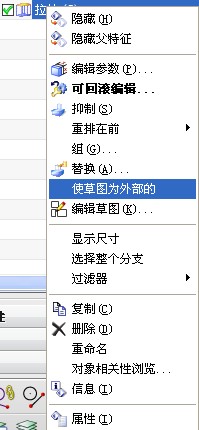

    1：一些简单的特征如拉伸旋转等等命令可以将草图特征命令合并在一起，（可以随时合并也可以随时分开见图1右键菜单）
' v, g6 h0 ^5 I- M% y    2：对一些复杂的图形（基本特征命令所使用的图素有一定的重叠性）可用一个草图完成，分别做基本特征命令。
