经典老题（一拉一切）－极色男孩放P

rogboy_luo · 发表于 2009-8-17 18:05:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

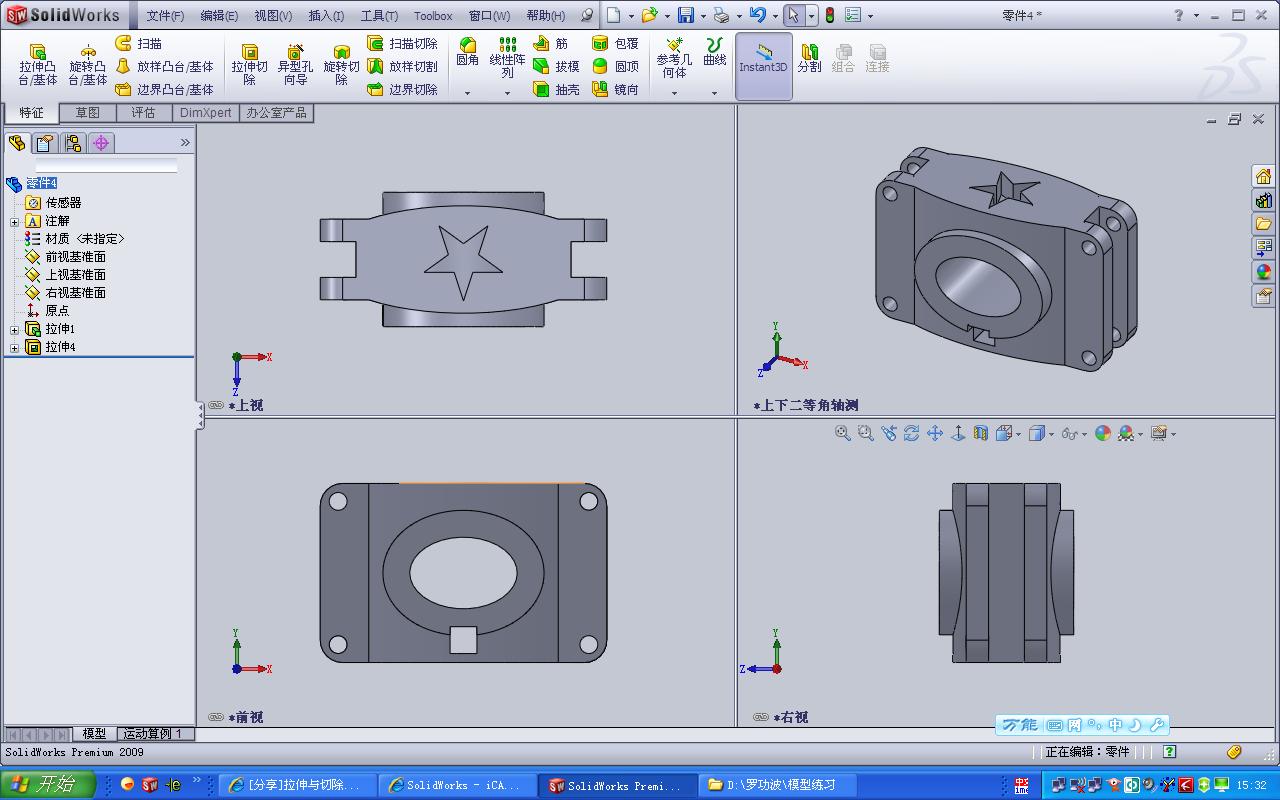

该题已很老，但很多朋友，尤其是新SW朋友其实还是不会做，以前做过的现在再做还觉得有较大难度，但又找不到相关的教程，因此现将源文件上传以供我们大家一起交流学习（由于该题实际上是对拉伸与切除的深入理解，两个草图也不难做，因此不在此做教程的文字说明，源文件一看就会“哦，原来如此简单”）
SW2009SP3.0

零件4.rar (157.01 KB, 下载次数: 770)

xuxinzhi2006 · 发表于 2009-8-17 18:23:23

下载看看楼主是如何做的，谢谢分享！

dyx · 发表于 2009-8-17 19:22:53

我的2008无法打开，可能是用2009作的。

wwwzzzvvv · 发表于 2009-8-17 19:24:48

的确是老题目了，但是很有意思啊。

zhict8866 · 发表于 2009-8-17 19:43:21

以前没有看过，两个特征，是得动动脑子

lizuoshan · 发表于 2009-8-17 19:49:26

贴图上来看看！

lo709394 · 发表于 2009-8-17 19:51:08

我的SW是2007的打不开出个教程吧！

wjxwin2006 · 发表于 2009-8-17 20:17:58

这个题目还是很有技巧的。

机械设计520 · 发表于 2009-8-17 20:24:04

楼主用的是哪个版本的，用２００９的能打开吗？经典！想学！

rogboy_luo · 发表于 2009-8-17 22:21:48

大家其实可以先试着做做，没有任何技巧的，不用作任何基准面和辅助草图的，只是对拉伸与切除每一个选项的理解。

rogboy_luo · 发表于 2009-8-17 22:25:41

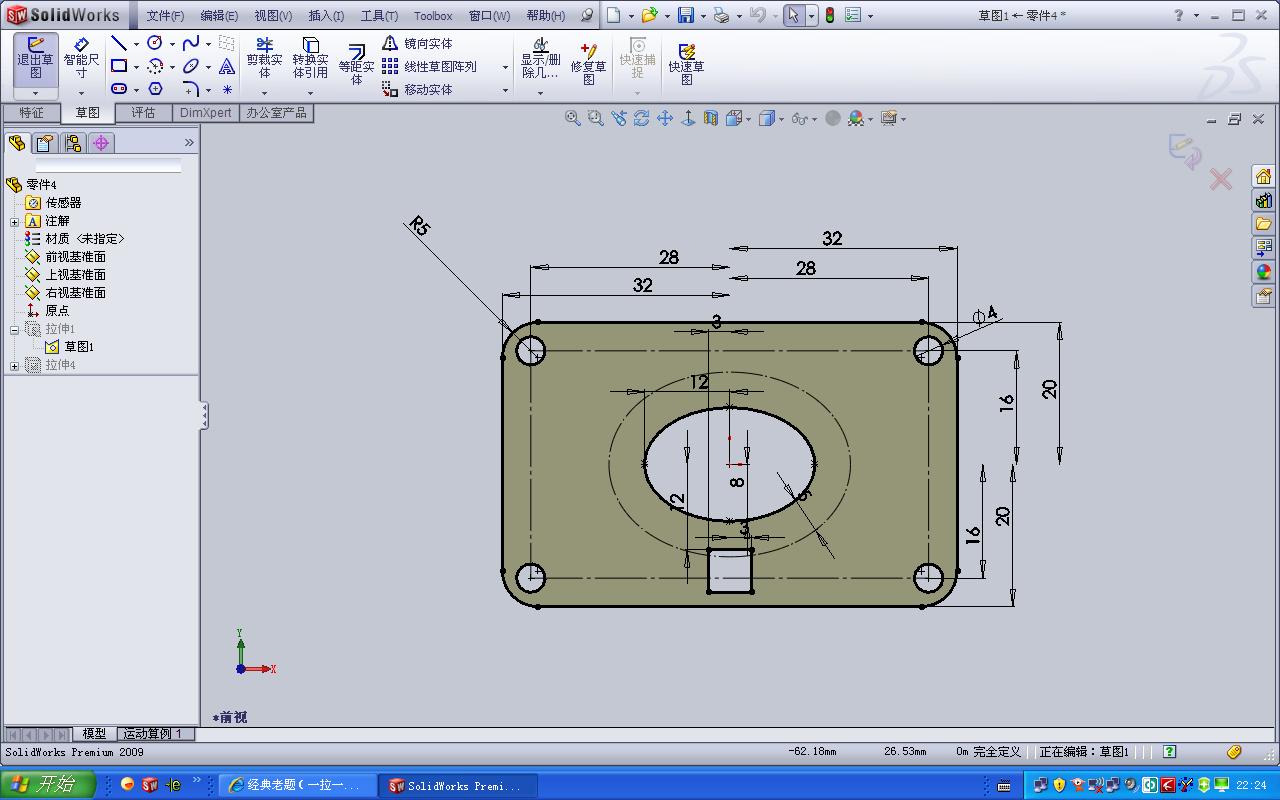

第一步：草图1

rogboy_luo · 发表于 2009-8-17 22:27:38

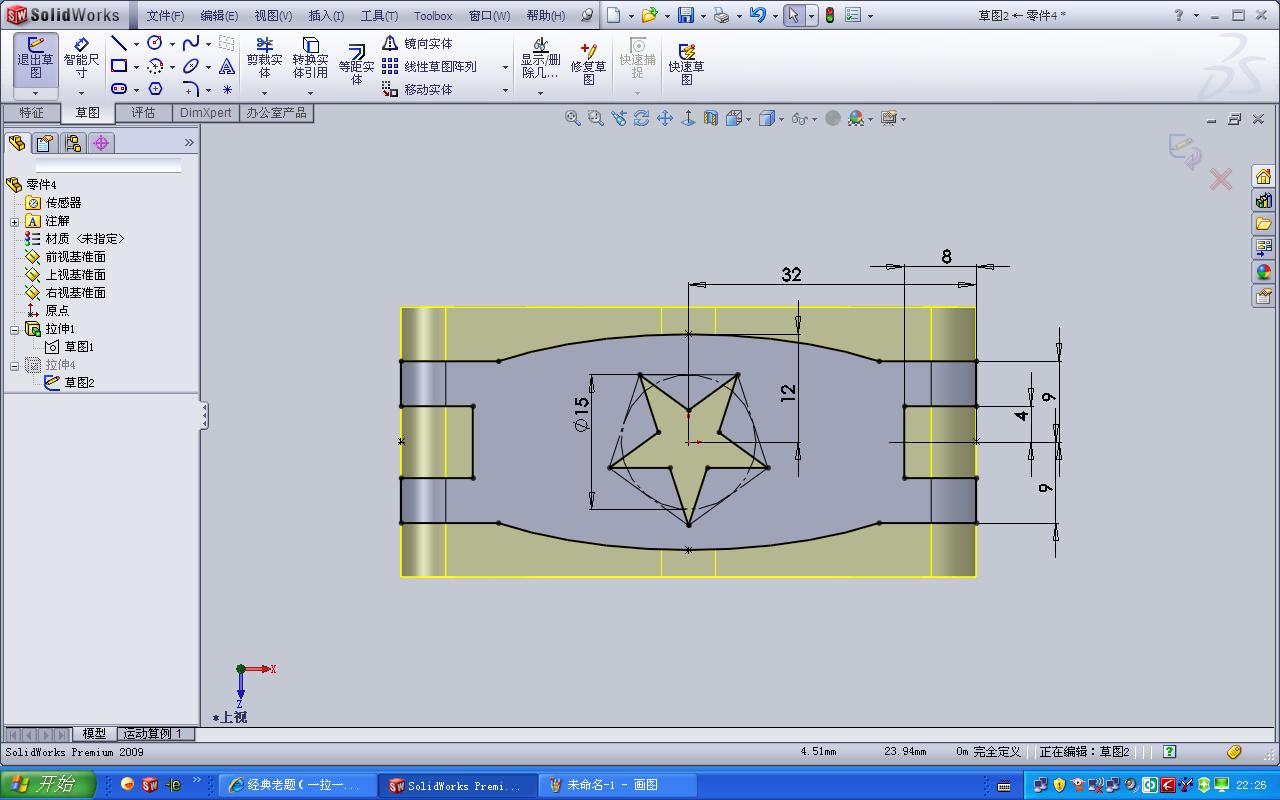

第二步：草图2

注意切除选项，看看源文件就知道了

[ 本帖最后由 rogboy_luo 于 2009-8-17 22:29 编辑 ]

关西无极刀 · 发表于 2009-8-17 22:58:07

下载看看

·

syszwk · 发表于 2009-8-18 08:45:02

谢谢楼主了，学习学习

lyh020209 · 发表于 2009-8-18 09:03:42

反侧切除，有意思，多谢分享

syszwk · 发表于 2009-8-18 09:31:52

无法理解切除选项的方向2，可否讲解一下

lyszwh · 发表于 2009-8-18 10:59:38

有些不懂，这有何难？

hhyjs · 发表于 2009-8-18 11:15:35

在实际设计中实用价值不大，有时间捣鼓这个，还不如花时间提高一下自己的设计能力。

rogboy_luo · 发表于 2009-8-18 11:23:33

别小看了这道看似简单的题，这里体现的是你建模的思想，直接影响到你后续的工作效率。

若水行者 · 发表于 2009-8-18 13:55:34

这个题目还是很有技巧的

zbc213 · 发表于 2009-8-18 14:06:59

是有点技巧啊

zfs139 · 发表于 2009-8-18 16:47:19

确实是个好的技巧，谢谢楼主了

rogboy_luo · 发表于 2009-8-18 19:24:49

如是草图在中间基准面上做，则存在两个拉伸方向，方向2实际上可以是完全贯穿的，即完全去除材料。

Mrjianhuili · 发表于 2009-8-19 15:05:09

算是个好题目，真没想出来。下来学习学习！

老婆好美 · 发表于 2009-8-19 16:00:29

真没想出来。下来学习学习！
