请问工程图中1/4剖视图怎么设置？

swwjslt · 发表于 2009-8-17 13:53:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

rt，轴侧视图，剖掉1/4，余下3/4，现在采用方法是在装配体内切除1/4后，设置轴侧显示。再在工程图中用当前视图。但这样就使得三视图显示出现问题，需进行配置等设置，比较麻烦。是否有比较简单的方法，直接在工程视图中剖。我用的sw2009。

[ 本帖最后由 swwjslt 于 2009-8-17 19:37 编辑 ]

扫街 · 发表于 2009-8-17 13:56:59

提示: 作者被禁止或删除内容自动屏蔽

swwjslt · 发表于 2009-8-17 14:22:13

二楼的办法试过，只能剖一半吧，我想只剖1/4，留下3/4。

sunrays110 · 发表于 2009-8-17 14:43:58

在模型中添加一配置，作1/4剖，然后再在工程图中的轴侧视图用相应的配置，其他视图用没有剖的配置。

这已经是较为简单的方法了！

benbengo · 发表于 2009-8-17 14:58:11

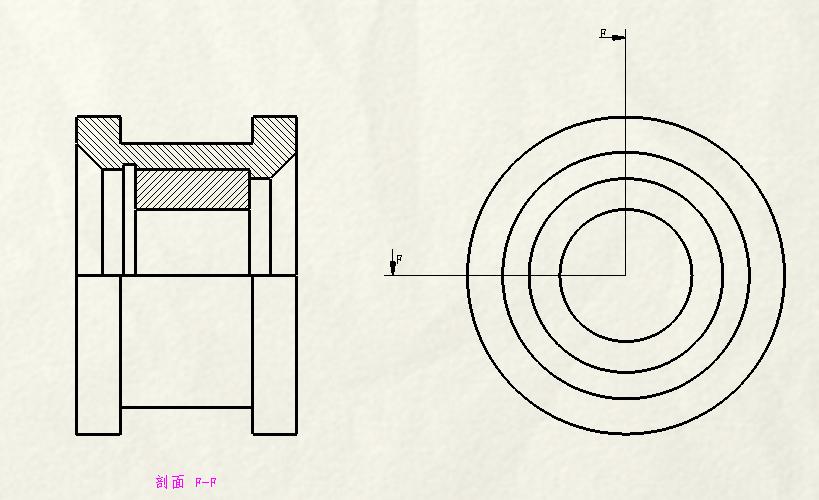

在工程图中完全可以,
作破视的时,画相互垂直的两条草绘线,产生半剖视图又键点 "等轴侧剖视图" 转换

扫街 · 发表于 2009-8-17 15:38:21

提示: 作者被禁止或删除内容自动屏蔽

swwjslt · 发表于 2009-8-17 16:50:01

，试了好几次。刚开始不行，可能是草图线太短了。多谢各位。
