密封压筒!

wangsj668 · 发表于 2009-8-16 12:04:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

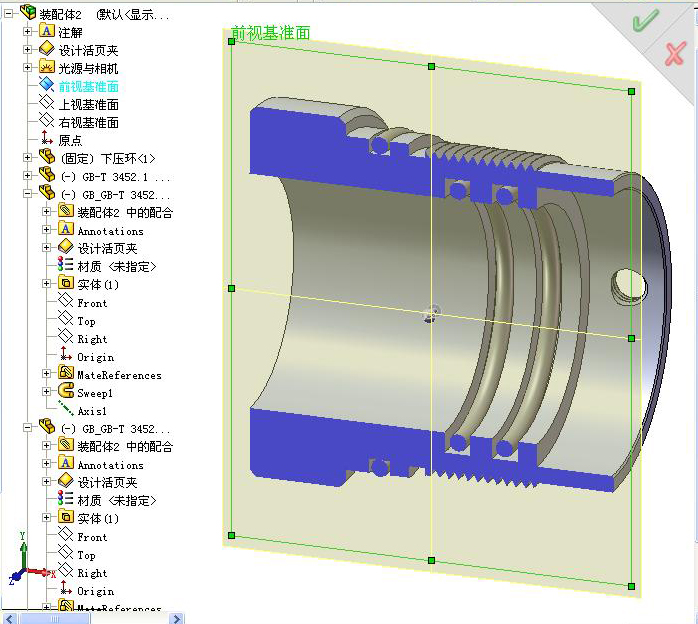

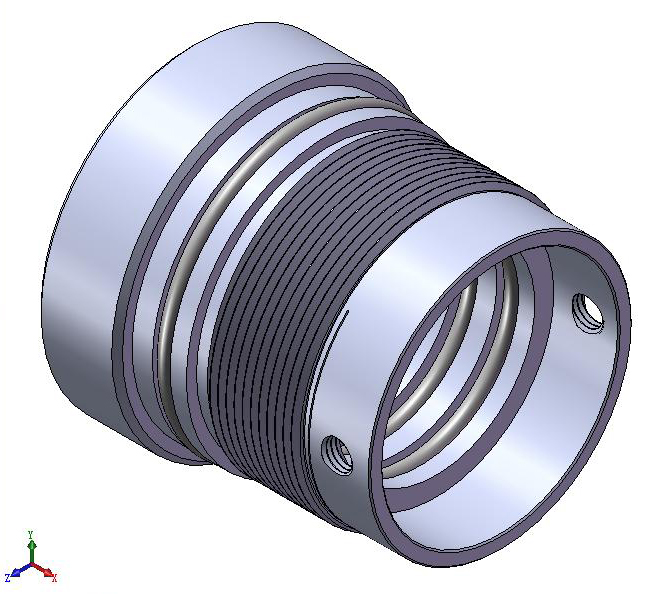

用SW2007设计的密封压筒!

hfmgh · 发表于 2009-8-16 16:30:53

O型圈怎么没有变形!

wangsj668 · 发表于 2009-8-16 17:48:17

原帖由 hfmgh 于 2009-8-16 16:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) O8 e V! m; R) l: ~& [- @O型圈怎么没有变形!

没有配合件的装配,那来得变形,也没进行动态模拟,所以你看不到变形!这是局部装配结构!

浮烟山人家 · 发表于 2009-8-17 18:19:46

楼主。有源文件吗？传上来学学啊！

wangsj668 · 发表于 2009-8-19 12:07:44

原帖由 浮烟山人家 于 2009-8-17 18:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ g! f: o3 G2 s& L4 }楼主。有源文件吗？传上来学学啊！

我设计的都是实物,文件太大不好上传!

lqgj23 · 发表于 2009-8-20 15:34:07

要求上源文件

shubinf · 发表于 2009-8-20 15:41:16

一眼就可以看到底的，还要源文件啊！
O形圈的槽开的好像不合理，是按标准的吗？

liweisky · 发表于 2009-8-20 15:50:54

O形圈槽的槽底和槽棱都要有圆弧角

有这个标准可以参考：
O形圈沟槽尺寸与公差 (摘自GB/T 3452.3—1988)

shunjie_cao · 发表于 2009-8-20 18:26:23

O形圈槽可以直接从TOOLBOX里调GB件出来，比自己画的强多了!

wangsj668 · 发表于 2009-8-20 18:35:42

原帖由 shunjie_cao 于 2009-8-20 18:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 _/ q7 J3 e; A4 S9 d" F. g
O形圈槽可以直接从TOOLBOX里调GB件出来，比自己画的强多了!

这就是用TOOLBOX画的，槽在效果图里是省略画法！

wangsj668 · 发表于 2009-8-20 18:38:09

原帖由 shubinf 于 2009-8-20 15:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 ]0 B& H/ k: X' q7 g; ~! }
一眼就可以看到底的，还要源文件啊！& `: h0 \+ `- ]6 t9 K% J6 Y8 I
O形圈的槽开的好像不合理，是按标准的吗？

密封件、槽都有国标了，在技术条件里说一句就行了，在效果图里不必画那么细，反正在工程图里还得修改！

wwwzzzvvv · 发表于 2009-8-20 18:39:42

没看明白是用在什么地方的？？？

wangsj668 · 发表于 2009-8-20 20:57:18

原帖由 wwwzzzvvv 于 2009-8-20 18:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 ~* T, P2 \" m+ I1 y2 [7 p' U2 f
没看明白是用在什么地方的？？？

Y111-115封隔器里边的零件!
