在法兰盘上定义孔特征时如何标注角度尺寸？

xianshuai · 发表于 2009-8-15 21:23:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我们经常会在法兰盘上打一些列分布在某一直径的孔（如在Φ100的圆周上打10个M6孔），但是有时候起始孔并不在X或Y轴上，而是与它们有一个夹角，这个夹角尺寸该怎么标注？以前用PROE时可以直接标注直径尺寸和角度尺寸（这里说的直径尺寸是孔位尺寸），本来想截个图上来的，但是不知道为什么不允许我贴上来！希望大家能明白我说的东西，谢谢！

李小飞 · 发表于 2009-8-15 21:26:09

如果没看到贴图，我就不知道怎么回答你。能否贴图

pss0902 · 发表于 2009-8-15 21:40:21

规则均布的孔可先钻一个孔，再用圆周阵列的办法来解决；不规则分布的孔可用添加辅助线的办法来解决。

[ 本帖最后由 pss0902 于 2009-8-15 21:45 编辑 ]

周和见 · 发表于 2009-8-15 21:42:37

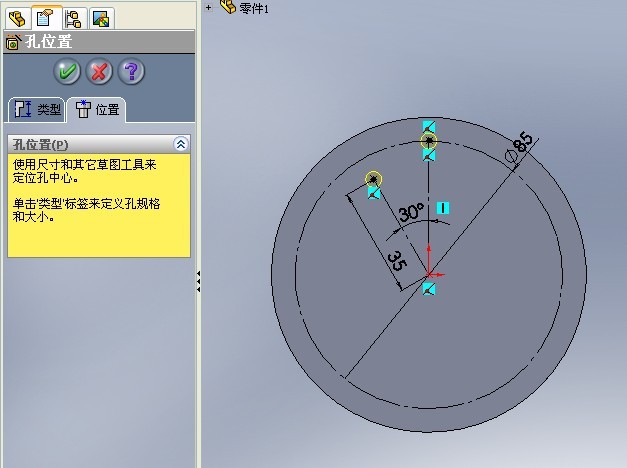

你说的是这个吗，如果是还是要从孔中间剖开才能测量或者把虚线显出来也可以测！

lgxyylh · 发表于 2009-8-15 21:52:09

用中心线,或是构造线应该可以的

xianshuai · 发表于 2009-8-17 20:32:50

2楼说的对，谢谢！

xianshuai · 发表于 2009-8-17 20:33:52

3楼的方法不错，谢谢！

lishuguang1 · 发表于 2009-8-17 22:16:37

支持3楼的方法！
