请教各位UG工程图的一点问题

chenlichun47 · 发表于 2009-8-15 20:26:32

您需要登录才可以下载或查看，没有帐号？注册

x

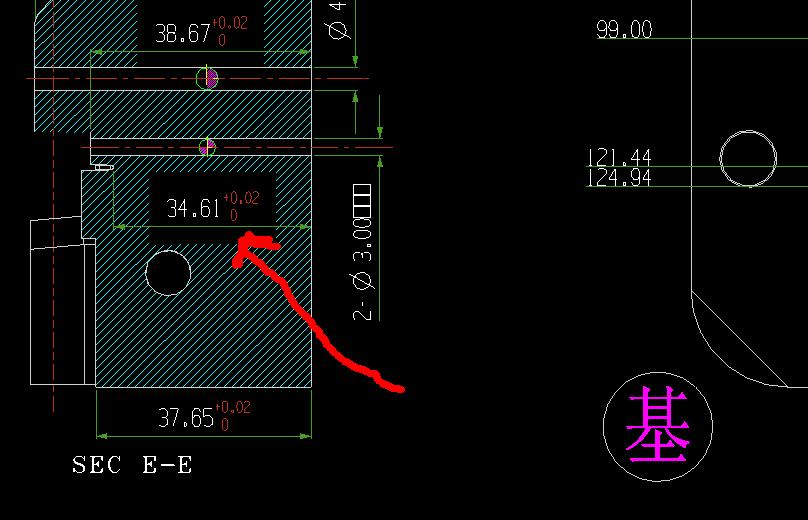

请问各位在UG工程图里怎样设置如下效果，尺寸数字底下的图素自动隐藏。我看人家的UG图档都可以做到的，我却怎么也做不出来。

麻集 · 发表于 2009-8-15 20:56:58

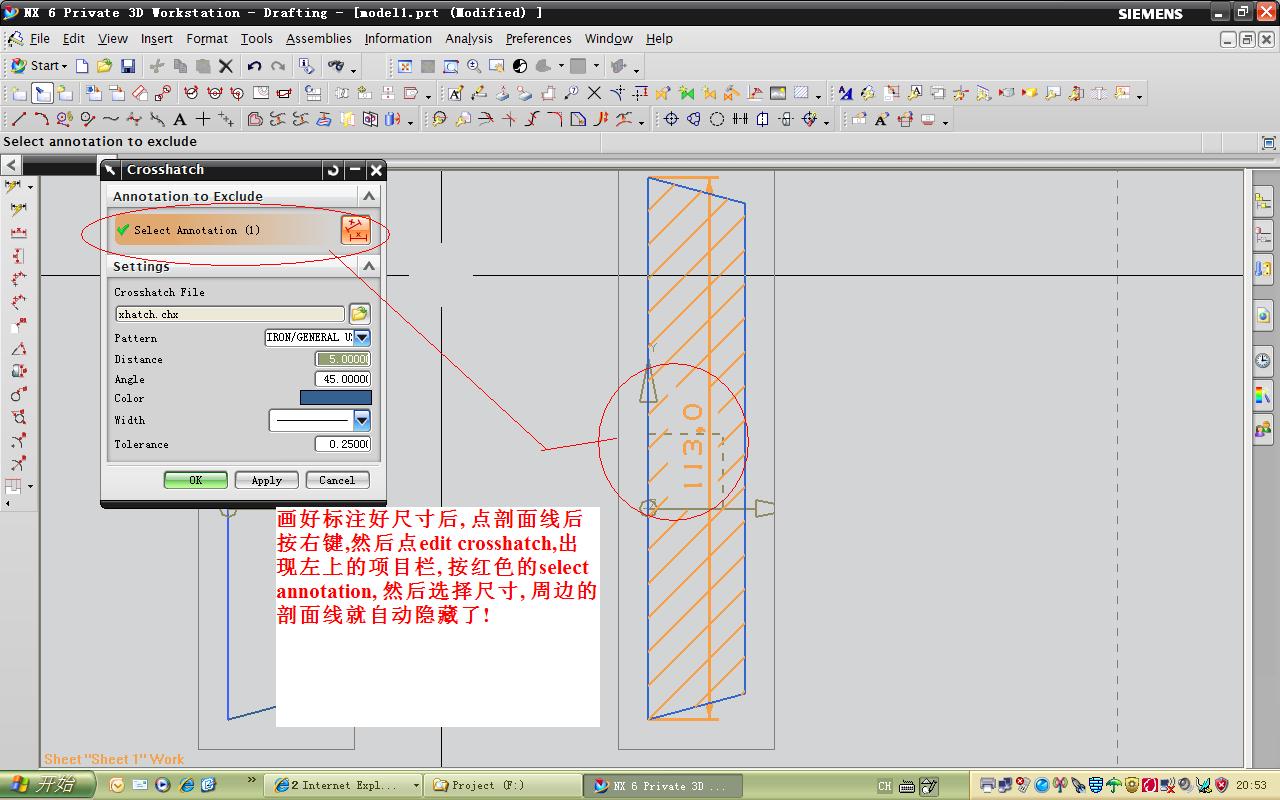

见下面的图片示意, 这是其中的一种方法,供参考!

chenlichun47 · 发表于 2009-8-15 21:12:52

谢谢二楼的指点，不过还想请教一下如果想让尺寸周边的投影线也跟着一起隐藏那又该怎样设置的

。

chenlichun47 · 发表于 2009-8-15 21:21:01

UG4.0找不到这种功能的

xianglongs31 · 发表于 2009-8-15 23:28:56

路过学习了！感谢2楼的讲解！
