钣金成型工具如何做？

F57604

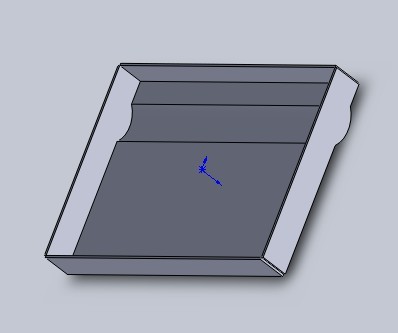

用钣金做这个(下图是建模而来的)
6 G# _  p' D4 n% r% |7 t0 m
" Z- r: K/ W6 c2 o# G
方法1

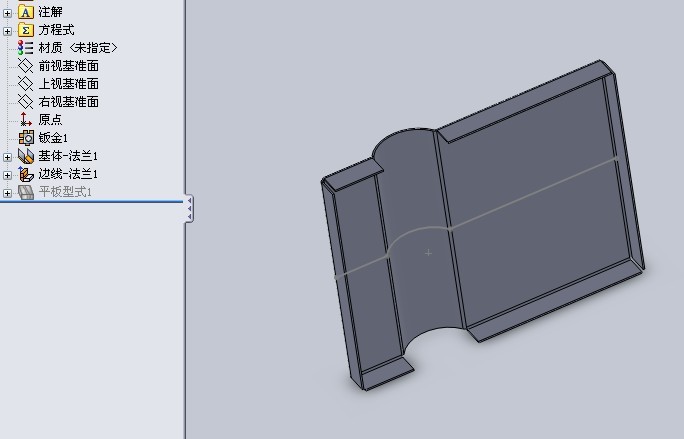

+ v) F: ^  A. X5 S4 D底面用基本法兰，然后边线法兰做四周，但是只能做成这样
% B) i6 v1 S3 Y
) w6 d- ]& t& i: c5 v: U
2 {. X( ]+ `( k5 w% r方法2

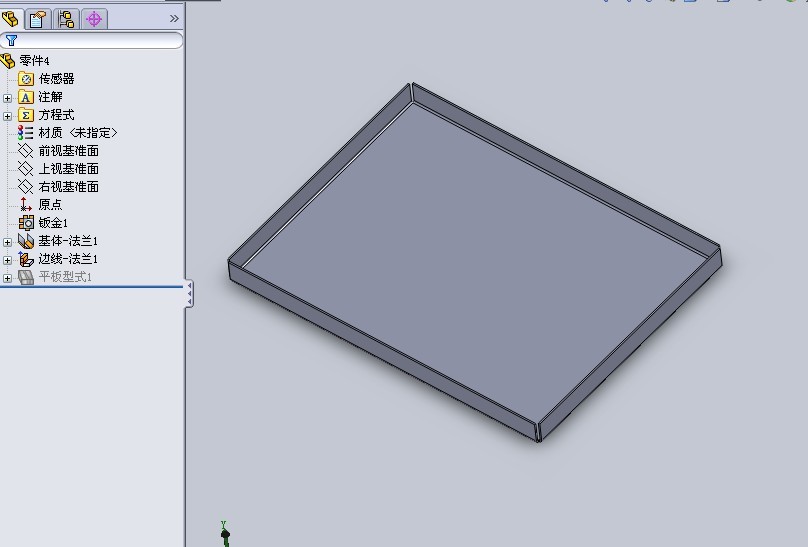

做到这里
) g+ u, k/ `1 t/ x0 t: }

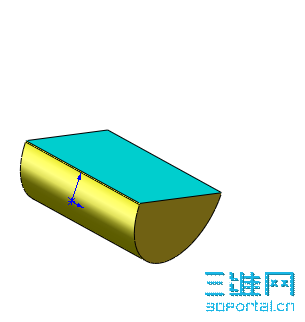

然后用成型工具
" l0 j' O# J+ e+ ^4 F

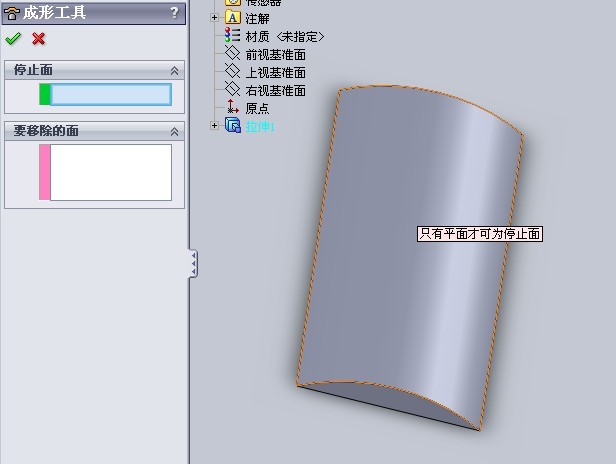

可是只有平面可为停止面

3 n: a/ N+ F: Z( \如何是好？

woody6266

成形工具要放在设计库中才能用的。

yangzhi125

注意两点：
3 a3 q7 s3 Q9 s1.遇到正红色的部分是切口的地方
' \3 @4 g% s1 e' N. v2 Q3 @2.需要有一个草图定位面

F57604

天花板前辈说的是
- w6 j: R- Z* E那抛开方法一不说
8 ], s) }2 E: r' }: G* ^9 @在第一张图里 凹下去的部分用成型工具做 那成型如何做 ？(只有平面才可为停止面)

: X' V$ M9 c6 [' K! A三楼前辈说的在设计库里 这个是肯定的
. [) `$ m' z0 {/ \' v1 P3 F四楼所讲的第二点 有点不明白

yangzhi125

直接从设计库把成型工具拖过去就行了
, m' k7 d0 x1 n! t" e& {自己体会体会

zhaowenzhu

如果两边是切口估计现实可行，但做图还是可以的。

[ 本帖最后由 zhaowenzhu 于 2009-8-9 19:48 编辑 ]

liming2113141

从设计库里拖出来就可以了，不过怎么变反方向呢？
