[已解决] Proe中如何标注圆形阵列

[复制链接]
发表于 2009-8-7 11:58:01 | 显示全部楼层 |阅读模式 来自: 中国香港

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

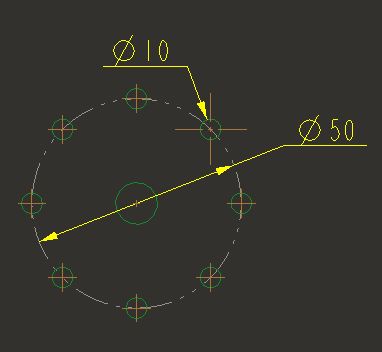

清教一下,Proe中如何标注圆形阵列?
发表于 2009-8-7 12:11:43 | 显示全部楼层 来自: 中国山东青岛
不知道,PROE中不大用工程图这个功能,一般只是转换一下,然后放到CAD!
发表于 2009-8-7 13:16:41 | 显示全部楼层 来自: 中国上海

回复 1# powershot 的帖子

是不是要标成你画成的样子。如果是的话,是不是中心线出不来?
5 n  t( l& M. }: _/ S: F如果是中心线出不来请按以下方法:1 r. b6 h/ O7 M( }. Y6 g6 p

7 ^6 t% }) S( L/ \  N# `0 l1、设置选项:radial_pattern_axis_circle   =  yes;, ~( z' s) H* `
2、然后在“视图”里面;点显示/擦除。- R: U$ f- |# p# A7 O$ X
3。显示你要的中心线。. {2 t; A( T' L" q
至于8-Φ10的8-,你要手动标上去。4 B4 r5 Y* @: t  k, X
有时候也出现radial_pattern_axis_circle   =  yes;但中心显示不出来的情况。请设好变量,新建一工程图。
发表于 2009-8-7 13:42:16 | 显示全部楼层 来自: 中国福建三明
同意三楼的说法。
 楼主| 发表于 2009-8-7 14:04:01 | 显示全部楼层 来自: 中国香港

回复 3# aspen_yang 的帖子

config里面查不到radial_pattern_axis_circle啊,你用的是什么版本
发表于 2009-8-7 14:28:31 | 显示全部楼层 来自: 中国上海
原帖由 powershot 于 2009-8-7 14:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 L, ?; Q1 m6 ^: m3 {( J. w5 ~config里面查不到radial_pattern_axis_circle啊,你用的是什么版本
, }, G  c$ u4 K1 G1 Y

3 B. F/ E& ?1 R请在工程图模式之下,点文件
0 G7 l+ _+ ]0 \, O点属性: {( y8 q& W9 T: o
点选项
7 P; }3 ~1 M0 Y3 \3 N1 x: g5 H然后在里面设置这个变量,如果没有这个变量,请添加这个变量。
发表于 2009-8-7 14:49:11 | 显示全部楼层 来自: 中国香港
1.请在工程图模式之下,
  {+ M/ L. j& R2.单击右键
4 Z$ {* G, q, b7 q3点视图选项
, [) S2 @0 s6 N# b* w& k在选处输入radial_pattern_axis_circle
# P4 N$ |" a8 ^& K1 C& M, ]* b1 M6 e/ S这个变量,并服值为Y.
发表于 2009-9-1 21:57:43 | 显示全部楼层 来自: 中国浙江杭州
但是如何标上这个尺寸?????
发表于 2009-9-1 22:36:34 | 显示全部楼层 来自: 中国山东青岛
三楼好强啊!
& r% U9 W+ d0 f* k支持一下。
发表于 2009-9-1 22:37:51 | 显示全部楼层 来自: 中国河北邢台

回复 8# longbow2007 的帖子

可以选按特征来显示尺寸。
发表于 2009-9-2 12:42:48 | 显示全部楼层 来自: 加拿大
这是我今天看到的第三个标注中心圆直径的帖子了,难道真这么难吗!画一个圆标注一下就是了!晕了!
发表于 2009-9-2 19:28:23 | 显示全部楼层 来自: 中国河北保定
可以参照我以前的一个帖子 地址如下
! {5 e* v8 {5 z4 @* rhttp://www.3dportal.cn/discuz/viewthread.php?tid=787635  i4 v. d; F( \: k; `3 N1 R/ ?
* R/ _) p( V1 A
后来我发现在做孔时,选择“直径”定位方式,在工程图里的径向位置中心线可通过显示/拭除出尺寸
发表于 2009-9-2 21:01:40 | 显示全部楼层 来自: 中国贵州安顺

来个教程

效果图:
8 u8 }. e( F( @1 G1 ? 截图00.jpg + Y* o) g$ V' b9 {( c% g

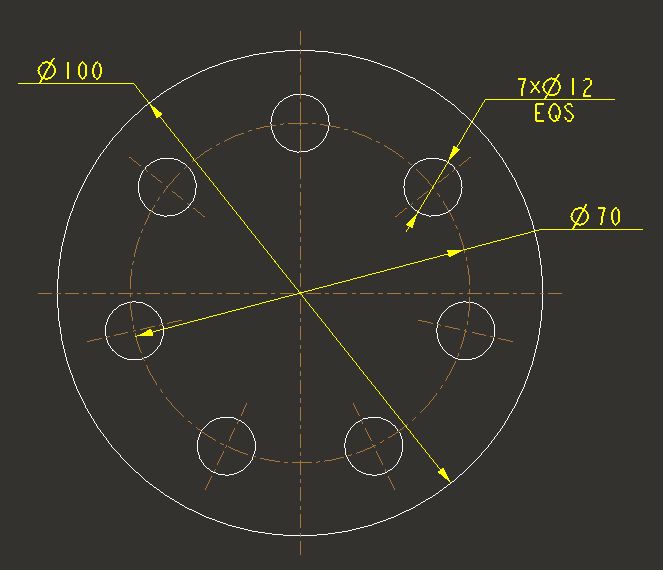

再来张图,按照标准的标注
: Z- L1 D! }! U- ^' G 截图01.jpg
- ~, P2 a" _; A
# `- _5 z6 ?! I, s% ~& @6 h4 l+ T8 {操作视屏:2 Z# O9 D/ M! T; s$ V8 j' B
  y# b! ^% L: i' C5 d% M
[ 本帖最后由 suiker 于 2009-9-2 21:11 编辑 ]

Untitled.part1.rar

1.95 MB, 下载次数: 301

Untitled.part2.rar

1.95 MB, 下载次数: 258

Untitled.part3.rar

917.51 KB, 下载次数: 255

评分

参与人数 1三维币 +5 收起 理由
kevin_pcac + 5 应助

查看全部评分

发表于 2009-11-2 15:08:40 | 显示全部楼层 来自: 中国浙江宁波
学习了。。
发表于 2009-11-2 15:12:57 | 显示全部楼层 来自: 中国内蒙古鄂尔多斯
很好,学习了
发表于 2009-11-3 11:20:28 | 显示全部楼层 来自: 中国广东东莞
不错哦,13楼的很热心,辛苦了
发表于 2009-11-3 16:45:21 | 显示全部楼层 来自: 中国北京
很好,学习了,不错哦,13楼的很热心,辛苦了
发表于 2009-11-4 08:59:15 | 显示全部楼层 来自: 中国广东深圳
三楼好强哦,可以交个朋友吧
发表于 2010-1-7 14:46:36 | 显示全部楼层 来自: 中国河北石家庄
非常好,正需要这个
发表于 2010-1-7 15:28:14 | 显示全部楼层 来自: 中国广东深圳
谢谢13楼出的教程,学习了。
发表于 2010-1-7 19:29:43 | 显示全部楼层 来自: 中国河北邢台
学习了。谢谢。
发表于 2010-1-7 19:59:38 | 显示全部楼层 来自: 中国广东汕头
如果特征为孔-环形阵列产生,不能手动标注尺寸,采用自动标注显示出来的尺寸为阵列半径" \! Z7 |7 V' s0 h( |
如果采用切除产生的特征,草绘时要画出构造圆,标直径,则工程图可用显示功能自动标注中心圆直径。

评分

参与人数 1三维币 +3 收起 理由
kevin_pcac + 3 应助

查看全部评分

发表于 2010-10-14 15:10:54 | 显示全部楼层 来自: 中国上海
三楼真强,谢谢
发表于 2010-10-29 10:58:56 | 显示全部楼层 来自: 中国北京
太感谢了,我正好用上,呵呵,学习了,高手!
发表于 2010-12-7 19:58:05 | 显示全部楼层 来自: 中国辽宁大连
支持三楼的
