[已答复] 螺旋叶片

[复制链接]
发表于 2009-8-6 13:55:49 | 显示全部楼层 |阅读模式 来自: 中国山东烟台

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
哪位高手能指点一下,螺旋叶片怎么画,谢谢了
发表于 2009-8-7 10:22:22 | 显示全部楼层 来自: 中国黑龙江哈尔滨
需要截面型线数据,然后作CAD,导入UG,用曲线扫略功能。
 楼主| 发表于 2009-8-10 15:42:04 | 显示全部楼层 来自: 中国山东烟台
谢谢啊,不过水平有限还是没看明白,
发表于 2010-1-16 21:29:08 | 显示全部楼层 来自: 中国安徽安庆
曲线扫略功能??
发表于 2010-1-17 19:31:18 | 显示全部楼层 来自: 中国上海
这个要分,几步:
; \4 F" G- R! h  {) N: s; R1.把从0.2R到1R分成几个分型面,具体数字,你选;
0 O2 S  z+ A. E, A6 D2.建立分型面相应的,水平面,和投影曲面,
- M- a' M4 L' S4 |; ~/ l) L3.在水平面上利用Excel输入曲线;
( F5 B$ \4 w" W: P2 P  K4.投影在曲面上;
4 \$ Z% w! J9 c" u  c8 z5.可以用放样吧曲线连起来: d0 d* L4 p4 x
可以了

评分

参与人数 1三维币 +5 收起 理由
astrokylin + 5 建议用NX属于解释:)

查看全部评分

发表于 2010-1-17 21:02:03 | 显示全部楼层 来自: 中国安徽芜湖
如果不会放样,给你传个式样
发表于 2010-1-18 10:05:33 | 显示全部楼层 来自: 挪威
居然没有加分,版主失职了啊!5 I7 e" U/ Q' _' C
起码十分,螺旋桨是三维制图里比较难的了!
7 h: j, {8 {5 y) ^+ v如果没有解决楼主的问题,
& y& @! p% C4 @- f6 ~0 ?# S7 O6 p我发一个具体实例给你!

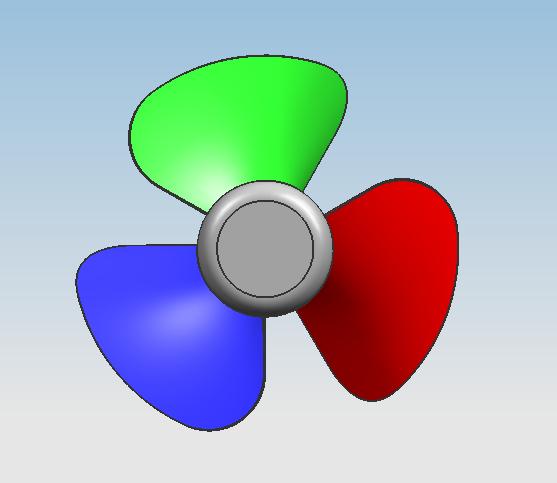

发表于 2010-1-18 16:00:29 | 显示全部楼层 来自: 挪威
这个帖子已解决!
# c  J8 u1 l: B% R  q; h还不给加分!- A/ R! k: D& T0 ]# C
我是画过桨叶的!7 N8 K5 ~, C+ c8 P6 W7 q3 e" i  Z
版主失职了啊!
. {( a# Q: c" a9 t8 F小心我取代你!
发表于 2010-1-19 20:52:53 | 显示全部楼层 来自: 中国上海
把不同半径剖面的型值写成dat文件,比如0.2R半径处剖面的三维数据点从随边--导边--随边的顺序写到02R.dat文件中,( D& r% J' W6 D( M
然后通过依次通过UG的曲线功能画出封闭的剖面曲线;
( s9 ^: h9 P: D  ]# K& {+ ~然后再将不同剖面的曲线组合成曲面;

评分

参与人数 1三维币 +2 收起 理由
astrokylin + 2 应助

查看全部评分

发表于 2010-1-21 16:12:06 | 显示全部楼层 来自: 中国山东聊城
本帖最后由 senzh01 于 2010-1-21 16:15 编辑
' U$ S. F% e* F/ x& l0 F5 U
8 ^2 x# F/ E7 j/ x  ]我的作法,你参照凑合着看看,主要是方法简单。

luoxuan.rar

124.55 KB, 下载次数: 53

评分

参与人数 1三维币 +8 收起 理由
astrokylin + 8 应助

查看全部评分

发表于 2010-1-21 16:33:25 | 显示全部楼层 来自: 中国广东佛山
~~简单点楼主~~9 v4 z, z$ R  n$ R$ C0 y
1.画2个圆柱   一大一小(要明显)~要同心
/ ?0 r8 U2 V9 @4 i" v) a" n2.随便拉条斜线~分别投影到2个圆柱上' P: J2 @7 y. I0 B
3.用投影线做直纹面~然后加厚~~
) S' R' B" h$ A/ J: V简单的螺旋叶片就出来了$ r. u+ D5 b& E2 r
楼主应该可以看明白吧

评分

参与人数 1三维币 +5 收起 理由
astrokylin + 5 应助

查看全部评分

发表于 2010-1-21 19:38:15 | 显示全部楼层 来自: 中国浙江金华
hnld888说的精采, 正是我想说的。这是最简单的方法
发表于 2010-1-21 21:08:39 | 显示全部楼层 来自: 中国上海
发表于 2010-1-23 09:46:49 | 显示全部楼层 来自: 中国福建泉州
受教了,:)
发表于 2010-1-25 10:20:25 | 显示全部楼层 来自: 中国江苏苏州
谢谢 这么兄弟出招正是偶要找的$ X/ f  i' E. k1 }9 y
:victory:
发表于 2010-1-26 18:10:42 | 显示全部楼层 来自: 中国北京
路过学习,方法很好但是就是不知道原理!!!!!
