实体应该转入实用阶段了

yhlhz

高手们制作了很多漂亮的CAXA实体设计三维图像，非常让人羡慕，确实很厉害，但没见到有人将实体转化成工程图的过程，工程图才是实体设计的最终目的，目前好像工程图很难标注，如我画了一张实体圆锥斜齿轮转成工程图后，竟然无法标注各部位尺寸，请教各位高手谁能帮忙怎样标注锥齿轮。

dongchongxiacao

实体自带的工程图不太完善，目前大多是用电子图版与实体配套使用，实体做好后，再用电子图版读入实体文件生成工程图，非常方便的。

yhlhz

请教版主具体应该怎样操作呢谢谢

laoxu1112

在电子图板（2007R3.1）界面下，打开文件，实体设计数据接口，就可以读入实体的图纸了。
/ A6 w  L8 p! e8 R也可以在右边的菜单选“读入标准视图”或“读入自定义视图”。
1 A' L2 E8 \+ y* Q) r2 E# J
[ 本帖最后由 laoxu1112 于 2009-8-5 15:57 编辑 ]

yhlhz

谢谢楼上的帮助，我按楼上的方法出现“IronCADAppIication启动失败”实在实在不知是什么原因，请详细解释下，能做个教程实在是太好了，非常感谢

dongchongxiacao

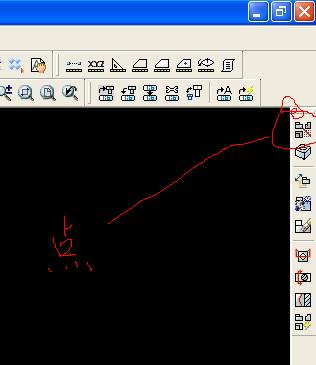

点击图片中的按钮，按提示操作就可以了。

yhlhz

我就是按照以上操作出现问题，我用的是CAXA2007企业版和caxa实体设计2008R3试用版，是否相配。

ahe

2007电子图板在出实体工程图时是调用的实体核心程序，而且在用2007电子图板出工程图时，实体软件一定不可在运行，否则就会发生冲突错误而退出。因此，在用2007图板出工程图时应当在实体下做好全部的零件和装配，以免出现需要同时启动实体和图板的尴尬局面。根据我大量使用2007图板出工程图的经验，2007图板和2008R2的实体配合最好，和2008R3配合，会在出图中有曲线的图纸时丢失曲线或曲线绘制错误。如果你已经使用了实体2008R3版你就无法退回到实体2008R2上面去了（实体R2无法打开实体R3保存的文件）。这一点你必须特别注意，如果你的工程中有比较多的曲线，且无法或不便在图板中做修改，则上述方法可能就不太适应。另外，使用2007图板出工程图在图形比较大（例如较为复杂的装配图）速度会比较慢，你要耐心等待，有时会有十几乃至几十分钟的等待。
* P! s/ O( s5 [9 o5 U5 h; J我目前使用实体R3（是应为我一不当心，将原来实体R2的文件在R3下进行了修改保存，导致我无法退回到实体R2，否则我是不会使用实体R3的，实体r3的问题比较多。）和图板2007R3.1。为了避免它们的配合不好，我采用在实体下出工程图（只能是DWG或DXF格式），在图板下直接打开，然后整理；标注再另存为EXB文件。这样做的好处是：实体下出工程图速度极快且正确；可以同时启动实体和图板，不好的地方时多了一次打开DWG或DXF文件的操作，不过由于实体下出工程图的速度快弥补了操作上占用的时间。

yhlhz

谢谢8楼上非常精辟的论述和经验谢谢，我已经安装这两个文件，难道今后都无法使用吗，是否可以删除文件重生安装或者其他好办法，难不成CAXA实体设计中看不中用。要用两个文件来画一张图简直是天大的创举。论坛内高手云集，谁能Crack。发表你们的见解吧。

weitiansheng

继续期待高手的讲解.

三耳居士

我正想解决这个问题，感谢各位大侠。

ccwgyf

8楼精辟的论述和经验值得我们大家学习，我也有同感，总结归纳佩服8楼。
