关于移出断面视图

ahblag2009 · 发表于 2009-8-3 14:25:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

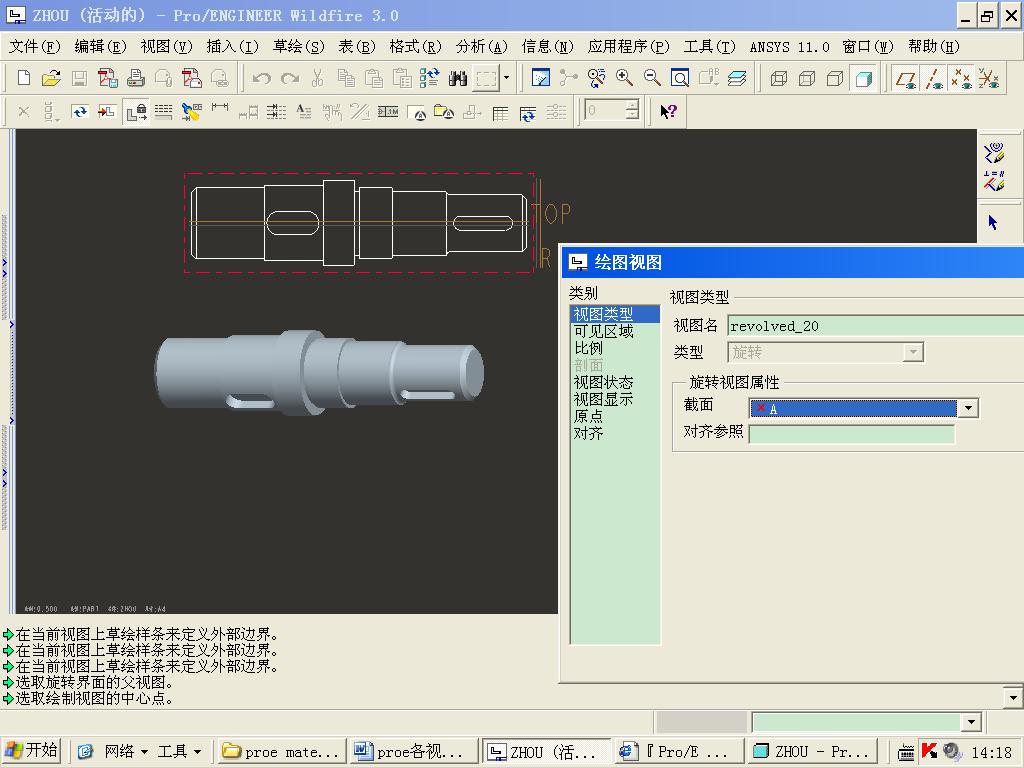

麻烦高手指点一下：我想在下图的键槽地方作移出断面视图，作完截面后，怎么截面A前面会是个红色的叉，而且对齐参照不能选择，最终也没有做到想要的效果。是截面做错了吗？正确的做法应该是怎么样的？part文件在files文件夹下。

[ 本帖最后由 ahblag2009 于 2009-8-3 16:22 编辑 ]

shenyineng · 发表于 2009-8-3 16:45:22

点剖面选择 2D 截面点击“+” 点击“完成” 输入截面名称再选择你要剖切的平面就行了记得：事先创建一个平面（在截面位置上）

:lol:

ahblag2009 · 发表于 2009-8-3 18:02:18

楼上的方法我知道，谢谢了。我想知道的是用移出断面来做为什么做不了，我看了版主的教程照着做，但却做不出来。

wz_111 · 发表于 2009-8-3 21:06:21

http://www.3dportal.cn/discuz/vi ... &extra=page%3D3

哪里做不出来！问题出在哪里？

[ 本帖最后由 wz_111 于 2009-8-3 21:07 编辑 ]

ahblag2009 · 发表于 2009-8-3 22:11:53

原帖由 wz_111 于 2009-8-3 21:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif# L! P& q1 k! q7 u4 } x# F
http://www.3dportal.cn/discuz/viewthread.php?tid=749935&extra=page%3D3
3 p; @2 h! s+ G, M, K3 n
- {' ?( M* R; e1 k6 e& j6 _. X哪里做不出来！问题出在哪里？

呵呵，我就是照着斑竹的这个教程学习工程图的，但是选取截面后，却得不到断面视图。实在很费解。

wz_111 · 发表于 2009-8-3 22:19:22

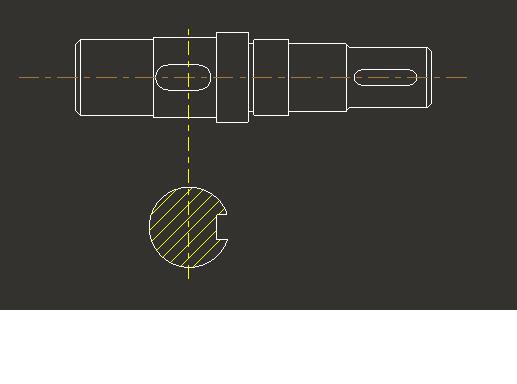

在零件模式下创建截面！
在工程图里面选择旋转视图

wz_111 · 发表于 2009-8-3 23:13:58

这位楼主不够意思啊，问题解决没有啊？我PM给你为何不回啊！
我晕倒啦

ahblag2009 · 发表于 2009-8-4 07:59:50

原帖由 wz_111 于 2009-8-3 23:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif* S2 w F! \" m% G7 h
这位楼主不够意思啊，问题解决没有啊？我PM给你为何不回啊！+ l! ~/ A m5 f5 Z& x& i
我晕倒啦

不好意思。呵呵。

fairytalezhj · 发表于 2009-8-4 08:36:28

不好意思。呵呵。

zcty9987 · 发表于 2009-8-4 18:23:57

你视图方向放的不对，你的那个剖面当然就不能用了，你将剖面视图方向放正确之后再试试
