断开的剖视图

qiangzl · 发表于 2009-7-29 22:45:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用“断开的剖视图”命令做零件的局部剖视图，工程图中不能显示剖切位置和剖切符号怎么办啊，请各位兄弟姐妹帮我解答一下。

delgd · 发表于 2009-7-30 09:01:24

局部剖切一般画的时候就不用符号的。

jaychou315 · 发表于 2009-7-30 09:03:50

是啊,局部的是不显示符号的

qiangzl · 发表于 2009-7-30 22:02:35

有些结构表达不用可以，但有些结构你不用，看图的人不知道你从哪个位置剖切的，会产生误解

qiangzl · 发表于 2009-7-30 22:23:46

比如在一个视图上有一部分用来表示零件的外部形状，另一部分用来表示零件某处的内部结构，你不在另一视图上标剖切位置，谁知道你是从那个位置得来的内部结构

vicchiong · 发表于 2009-7-30 22:38:55

不清楚你的意思 &n=11

usaiii · 发表于 2009-7-30 22:54:31

其实SW也有图层，也可以新建啊！一样的画呀，图纸就是让人明白，方法不限

dyx · 发表于 2009-7-31 00:32:05

原帖由 qiangzl 于 2009-7-30 22:02 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" I# e4 q) j7 _4 [& U有些结构表达不用可以，但有些结构你不用，看图的人不知道你从哪个位置剖切的，会产生误解

这不是软件问题，而是表达方法问题，即便是手工画图也会存在你说的问题。

qiangzl · 发表于 2009-8-2 15:38:48

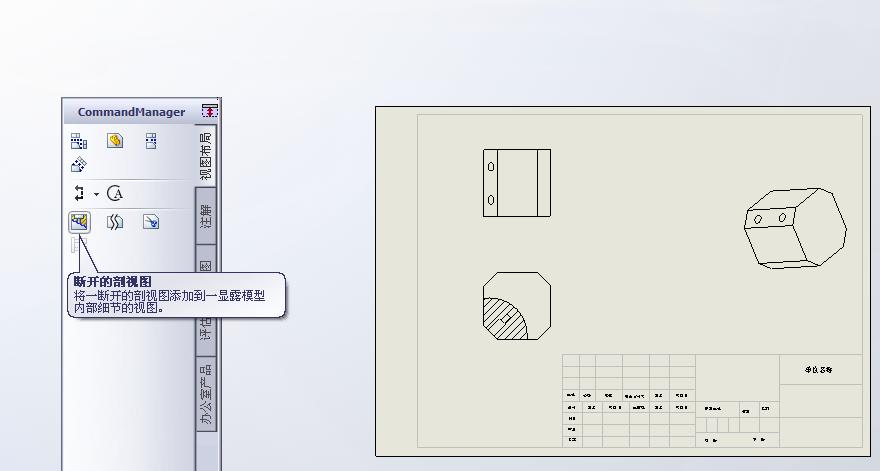

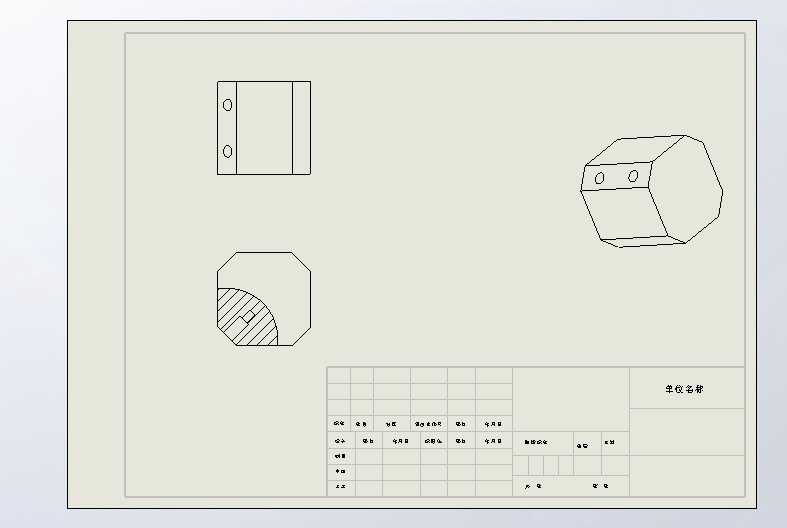

比如这个零件，有两个孔，这两个孔的内部结构不同，所以我必须用剖切符号和箭头在主视图上标明剖切位置，从而表明是哪一个孔的内部结构http://file:///C:/DOCUME%7E1/ADMINI%7E1/LOCALS%7E1/Temp/moz-screenshot.jpg http://file:///C:/DOCUME%7E1/ADMINI%7E1/LOCALS%7E1/Temp/moz-screenshot-1.jpg

[ 本帖最后由 qiangzl 于 2009-8-2 15:45 编辑 ]

afeng2008 · 发表于 2009-8-2 15:51:46

那就是剖视图，而不是断开的剖视图

qiangzl · 发表于 2009-8-2 16:35:58

原帖由 afeng2008 于 2009-8-2 15:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 G2 s; c- H {5 M+ l0 q那就是剖视图，而不是断开的剖视图

是吗？我这里显示的不是这样啊！


wjxwin2006 · 发表于 2009-8-2 17:04:00

楼主说的这种情况，在相关标准里面是有的，可以单独用指引线引出标注。

lishuguang1 · 发表于 2009-8-2 19:42:41

楼主如果确实需要标出剖切符号，可以采用1.先做要显示外部形状的投影视图；2.做剖面视图时仅绘制剖视直线到一半处（至中心线），此时的剖视图与步骤1的投影视图叠加，即可实现显示剖切符号同时叠加的视图可以满足楼主的需要！

[ 本帖最后由 lishuguang1 于 2009-8-2 19:46 编辑 ]

usaiii · 发表于 2009-8-2 22:54:38

这好像不是软件技法上的事哦！是制图方面的基本方法呀！
