SolidWorks中旋转剖的问题

delgd · 发表于 2009-7-29 14:53:28

您需要登录才可以下载或查看，没有帐号？注册

x

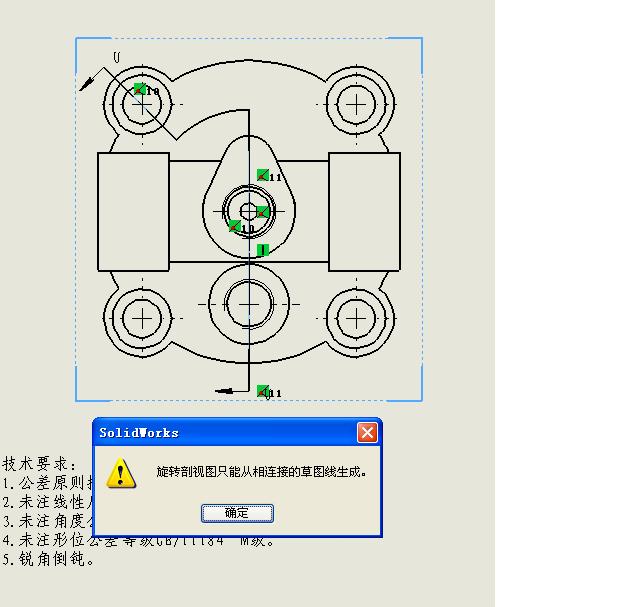

我刚刚开始学SW的工程图，请问像我这样对这个零件进行旋转剖切为什么不行啊？他这个提示是什么意思？我吧中间的那条圆弧改成直线就可以的，但显然不符合标准。

[ 本帖最后由 delgd 于 2009-7-31 08:20 编辑 ]

delgd · 发表于 2009-7-29 14:54:16

上面的图在这里

delgd · 发表于 2009-7-29 14:55:01

我斜的一条线和圆弧是相连接的。

delgd · 发表于 2009-7-29 16:19:43

哦，对，我忘记了，中间是不能用圆弧的。恕我愚昧，如果我想达到图中的剖视图，我该怎么画这条剖切线呢？能不能在“绘图”程序里简单的画条线，然后截个图传上来看看呐？非常感谢！

w_hs1 · 发表于 2009-7-29 16:23:44

这个就用两个剖视吧，不必这么节约视图。

xisiniao · 发表于 2009-7-29 16:31:17

把圆弧线去掉，再圆弧线的左端点位置画水平线与中间的竖直线相交就可以（当然同时要剪除多余的部分线）。

delgd · 发表于 2009-7-29 17:28:17

那不对啊，向你这样的话不是变成展开图一样了》里是不是说中间的圆弧直接改成直线？
刚刚我问了问别人，他说用阶梯剖代替直的下来，横的过去再直的下去，据说可以忽略不计。但还是希望大家能帮帮小弟，我刚刚开始学SW的工程图，还有很多不懂。

xisiniao · 发表于 2009-7-29 17:39:47

做成阶梯剖就可以了。。

gongxingdong · 发表于 2009-7-29 20:03:28

直接从凸轮的外侧一点画直线通过耳圆的中心就可以了

delgd · 发表于 2009-7-29 20:22:49

你这种方法我也考虑过，主要的话还是变成“展开”一样了，底面的边长会增加。同样还是非常感谢！

FISHMANFU · 发表于 2009-7-30 08:09:07

把圆弧线去掉，直接用直线连接形成直角

chene527 · 发表于 2009-7-30 08:27:13

不错，学习了
