圆孔与六方孔的配合

syc_chun

请教：我是做钣金行业的，经常用到半六角铆螺母，但是在画装配图的时候，铆螺母一般不画，因此在装配的时候，圆和六方孔的配合非常不便，由于装配图中的这种装配关系非常多，因此非常麻烦。

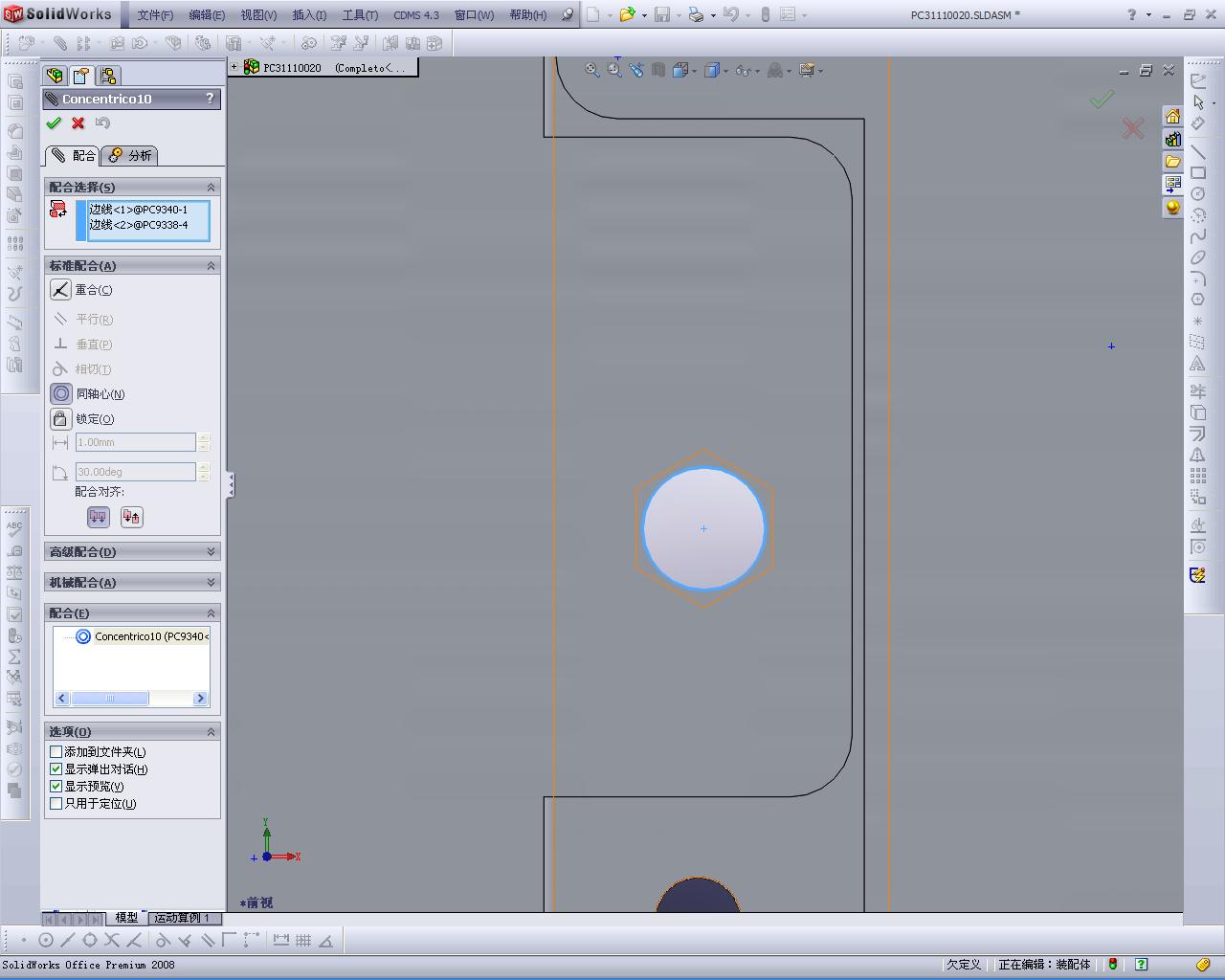

但是我见过用同心的装配关系，这个方法非常方便，却不知如何操作。图示为六方孔与圆孔使用同心配合的图例。请大家不吝赐教.

syc_chun

谢谢楼上的，我刚说的，一般装配图上不画铆螺母的。否则零件太多，电脑速度极慢。而且我的插图显示的就是六方孔与圆孔的同心配合，只是苦于不知如何操作。

[ 本帖最后由 syc_chun 于 2009-7-27 10:38 编辑 ]

syc_chun

哦，是我没说明白，就是附件的JPG插图

w_hs1

一般绘六角用草图多边形功能，同时有一个构造线的内切圆或外接圆，将草图的这个圆与孔同心即可。

syc_chun

在装配图中显示不出草图的内切圆（构造线绘制），即使在视图选项中将所有的类型都显示出来，如草图类型和所有注解都设置成显示，也无法选中内切圆。

pss0902

草图中画六边形时中，如果没画内切圆或外接圆，可在零件中人为做一个基准轴，基准轴通过六边形的中心，做装配体是用这个基准轴和圆柱体（或圆柱孔）的临时轴作重合配合。

w_hs1

原帖由 syc_chun 于 2009-7-27 12:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif
在装配图中显示不出草图的内切圆（构造线绘制），即使在视图选项中将所有的类型都显示出来，如草图类型和所有注解都设置成显示，也无法选中内切圆。

) {/ r  ^) h$ x& t4 F去除该草图的隐藏状态（即让它处于显示状态）就可选中任何草图实体，这种方法在装配体定位零件时常用，通常可以比直接利用零件表面定位更灵活。
